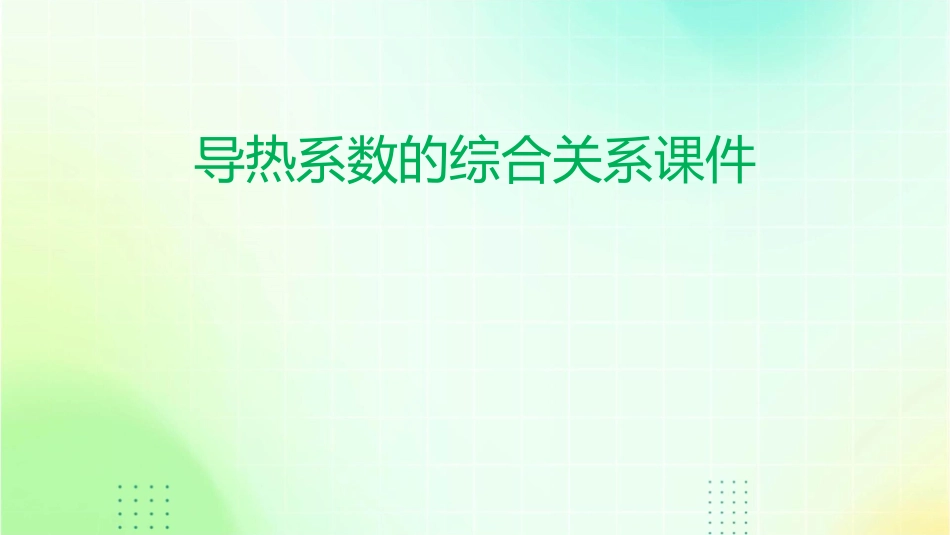

导热系数的综合关系课件VIP专享VIP免费

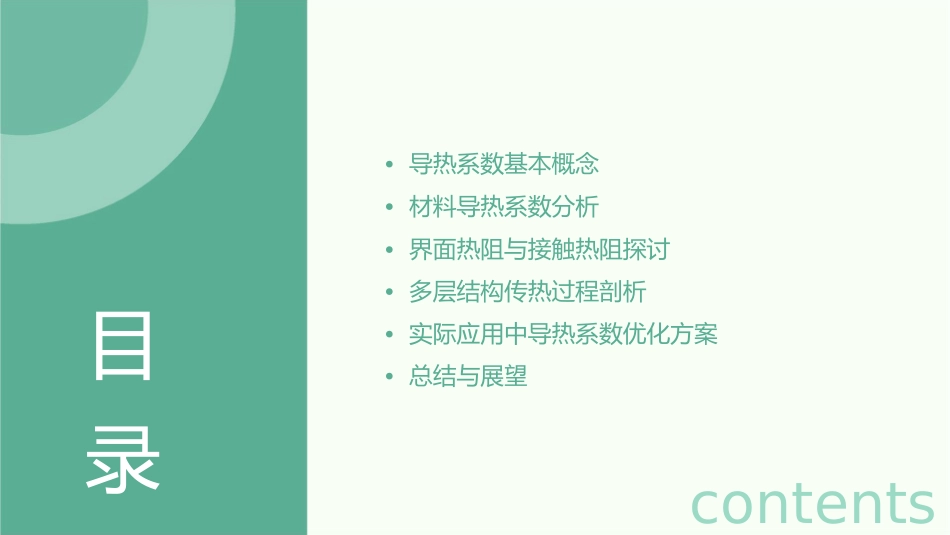

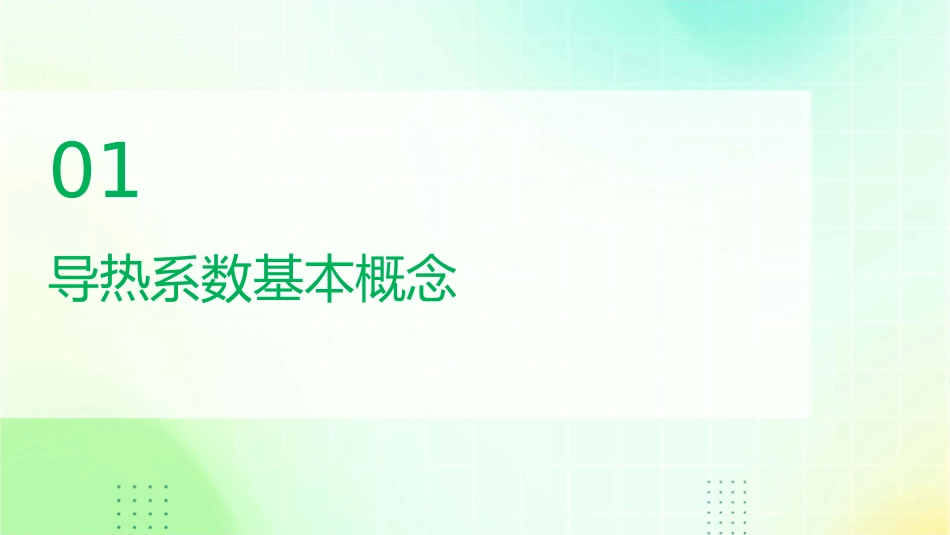

导热系数的综合关系课件•导热系数基本概念•材料导热系数分析•界面热阻与接触热阻探讨•多层结构传热过程剖析•实际应用中导热系数优化方案•总结与展望目录contents01导热系数基本概念定义与物理意义定义导热系数是表征材料导热性能的物理量，反映了单位截面积内热量传递的能力。物理意义导热系数越大，材料的导热性能越好，热量传递越快。它是评价材料热传导性能的重要指标，对于工程应用中的热设计、热管理等方面具有重要意义。影响因素及作用机制材料性质材料的导热系数与其晶体结构、原子排列、晶格缺陷等因素有关。晶体结构越紧密、原子排列越有序，导热系数越大。温度温度对导热系数的影响较为复杂。一般来说，随着温度升高，导热系数会呈现先增大后减小的趋势。这是因为温度升高会增加原子振动频率，从而提高热量传递效率；但当温度过高时，原子间的热运动加剧，导致热量传递受到阻碍。杂质与缺陷材料中的杂质、空位、晶界等缺陷会对导热系数产生显著影响。这些缺陷会破坏晶体结构的完整性，增加声子散射，从而降低导热系数。测定方法与原理稳态法稳态法是通过测量材料在稳态传热条件下的热流量和温度梯度来计算导热系数的方法。其原理是基于傅里叶定律，即单位截面积上的热流量与温度梯度成正比。稳态法具有原理简单、精度较高等优点，但需要较长的测量时间和较大的试样尺寸。动态法动态法是通过测量材料在非稳态传热条件下的温度变化来计算导热系数的方法。其中，激光闪光法是一种常用的动态法。其原理是利用激光脉冲照射试样表面，测量试样背面温度随时间的变化，从而得到导热系数。动态法具有测量速度快、试样尺寸小等优点，但精度相对较低。02材料导热系数分析金属类材料导热性能010203导热系数高影响因素应用领域金属材料通常具有较高的导热系数，能够快速传递热量。金属材料的导热系数受晶体结构、纯度、温度等因素影响。广泛应用于散热器、导热片等高导热性能要求的领域。非金属类材料导热性能导热系数低影响因素应用领域相对于金属材料，非金属材料的导热系数较低，传热性能较差。非金属材料的导热系数受材料结构、密度、温度等因素影响。常用于保温隔热材料，如陶瓷纤维、硅酸盐等。复合材料导热性能复合效应应用领域复合材料由多种材料组成，其导热性能受各组分材料导热性能及复合方式的影响。广泛应用于电子封装材料、热管理材料等领域。设计优化通过调整组分材料比例、结构设计等方式，可优化复合材料的导热性能。03界面热阻与接触热阻探讨界面热阻产生原因及影响界面热阻产生原因界面两侧材料导热系数不匹配、界面粗糙度、界面间存在空气隙或污染物等。界面热阻影响增加热量传递的阻力，导致界面两侧温度差异，影响设备性能和寿命。接触热阻计算方法及实例接触热阻计算方法采用实验测定或数值模拟方法，如热阻网络法、有限元法等。接触热阻计算实例以某电子设备为例，通过实验测定和数值模拟计算接触热阻，并分析其对设备性能的影响。降低界面和接触热阻策略选择导热系数匹配的材料降低界面两侧材料导热系数的不匹配程度，减小界面热阻。提高界面加工质量降低界面粗糙度，减小接触热阻。采用导热界面材料在界面间添加导热界面材料，提高热量传递效率。04多层结构传热过程剖析多层结构传热模型建立边界条件设定针对不同层之间的接触类型和外部环境，设定合理的边界条件。传热基本方程根据能量守恒定律和传热学原理，建立多层结构传热的基本方程。数值求解方法采用有限差分法、有限元法等数值求解方法，对多层结构传热模型进行求解。各层之间温度分布规律温度梯度变化界面热阻影响材料导热性能差异分析多层结构中各层之间的温度梯度变化，揭示传热过程中的热量传递规律。探讨界面热阻对多层结构传热性能的影响，提出降低界面热阻的有效方法。研究不同材料导热性能差异对多层结构传热过程的影响，为材料选择提供依据。优化多层结构提高传热效率结构优化设计通过改变多层结构的层数、厚度等参数，优化结构设计，提高传热效率。材料选择与匹配根据各层材料的导热性能差异，选择与匹配高性能材料，提升多层结构的整体传热性能。强化传热技术采用纳米材料、表面处...
