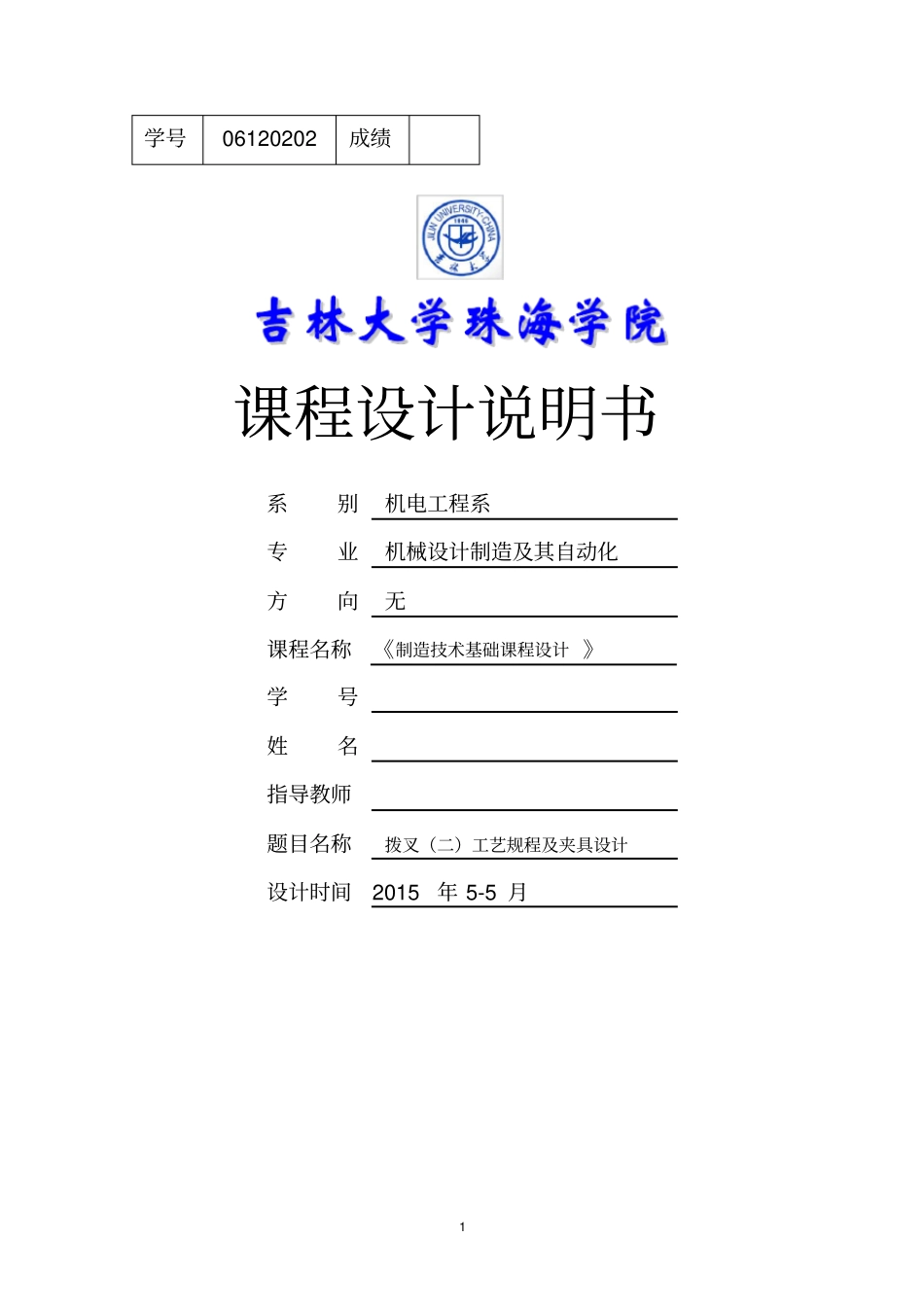

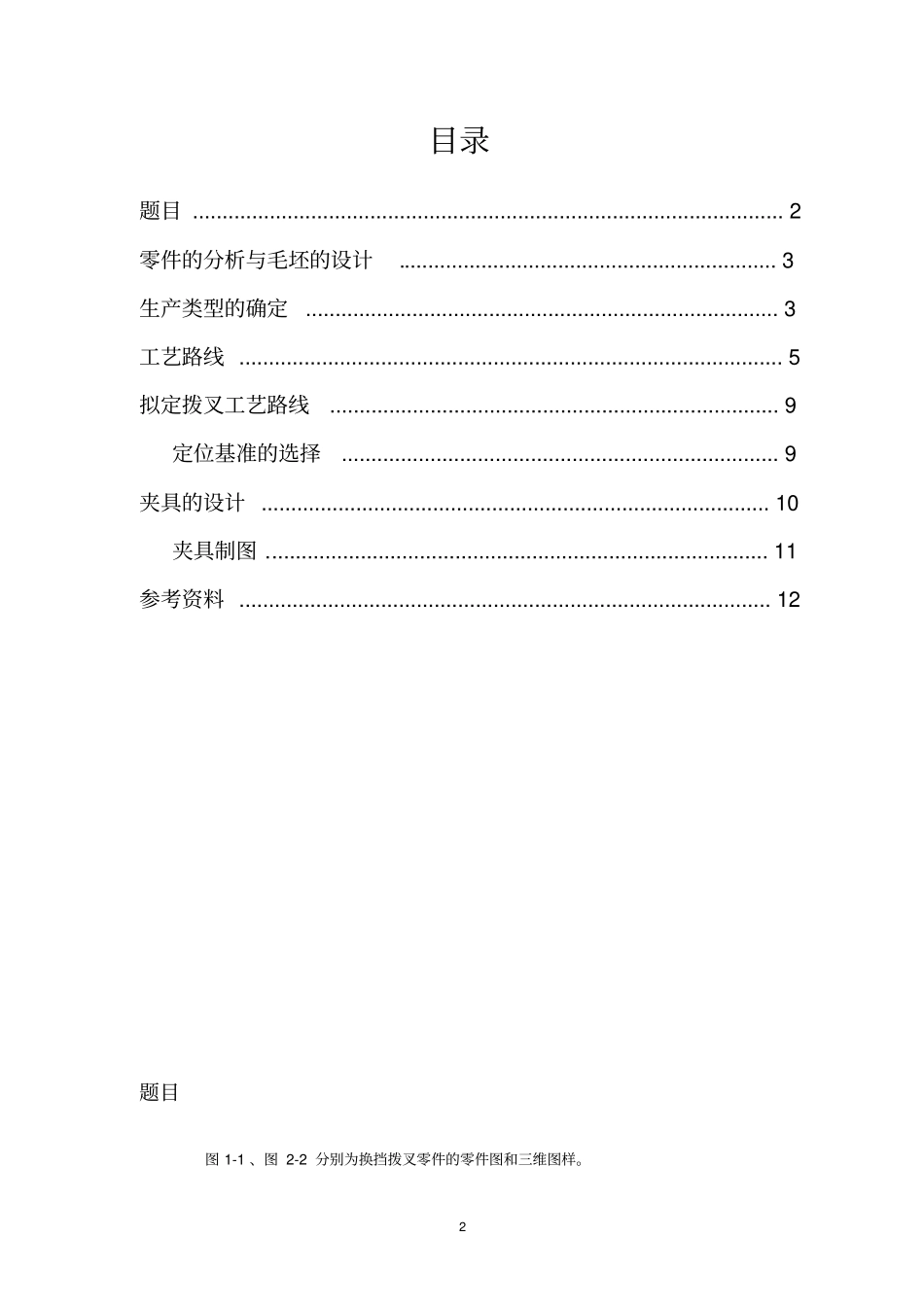

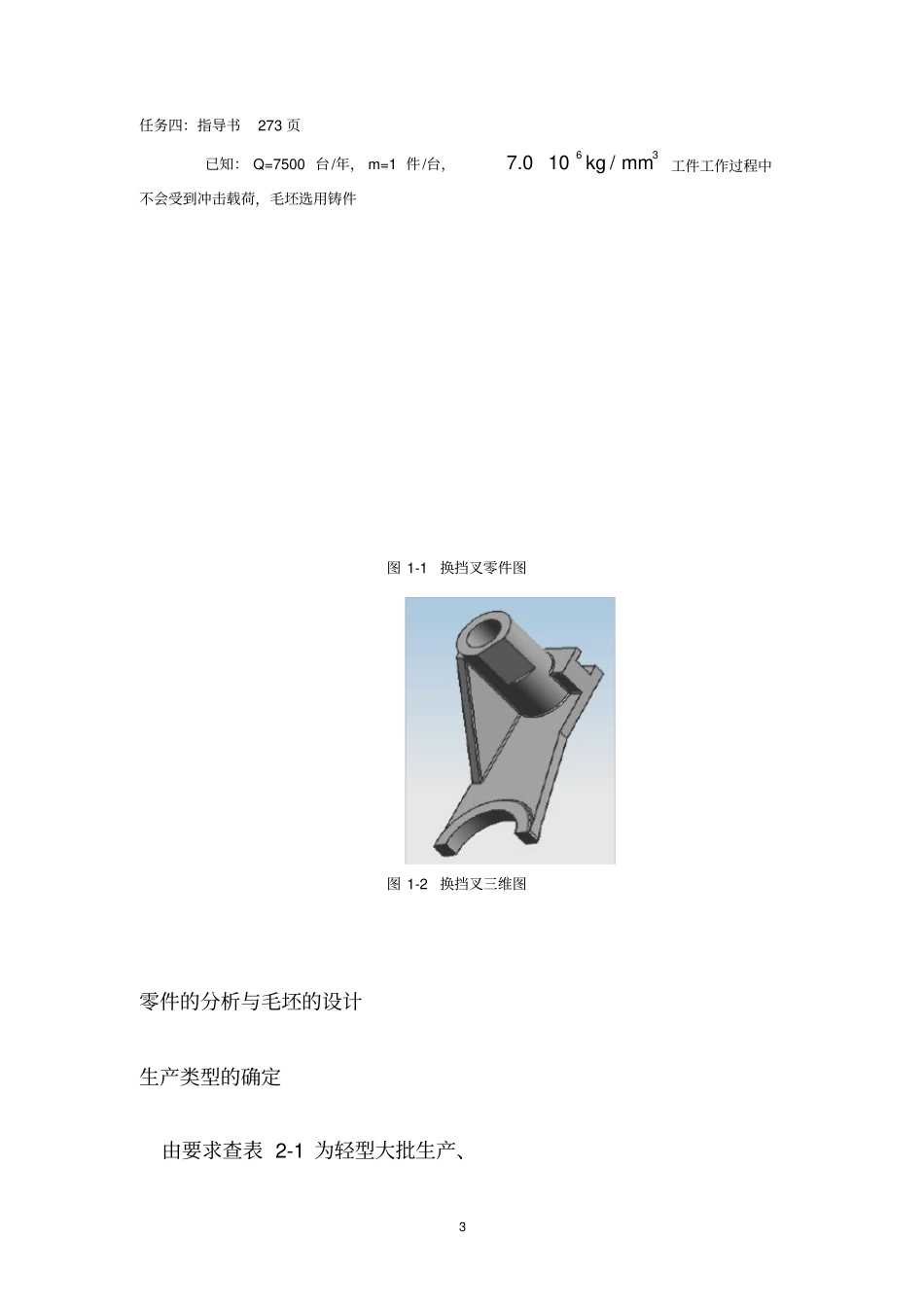

1学号06120202成绩课程设计说明书系别机电工程系专业机械设计制造及其自动化方向无课程名称《制造技术基础课程设计》学号姓名指导教师题目名称拨叉（二）工艺规程及夹具设计设计时间2015年5-5月2目录题目....................................................................................................2零件的分析与毛坯的设计................................................................3生产类型的确定................................................................................3工艺路线............................................................................................5拟定拨叉工艺路线............................................................................9定位基准的选择..........................................................................9夹具的设计......................................................................................10夹具制图.....................................................................................11参考资料..........................................................................................12题目图1-1、图2-2分别为换挡拨叉零件的零件图和三维图样。3任务四：指导书273页已知：Q=7500台/年，m=1件/台，637.010/kgmm工件工作过程中不会受到冲击载荷，毛坯选用铸件图1-1换挡叉零件图图1-2换挡叉三维图零件的分析与毛坯的设计生产类型的确定由要求查表2-1为轻型大批生产、42.毛坯的选择与设计毛坯种类为铸件，初步确定为金属型铸造材料为灰铸铁HT200（1）由零件图计算轮廓尺寸长264宽75高80（2）选取公差等级CT由表5-1得公差CT范围为8～10，取公差为10级（3）选取铸件尺寸公差，根据公差等级CT范围加工（4）求机械加工余量等级，由表5～5得灰铸铁金属铸造加工余量范围E～G级，取F级（5）球RMA对所有加工表面同一数值，由5-4最大轮廓为263mm。机械加工余量等级为F级。（6）求毛坯基本尺寸5工艺路线工序1：：以浮动v块定位仪圆柱面，固定v块定位另一圆柱面，底面3个支撑钉。铣床钻24mm孔钻-扩-机铰-手铰工序2：以直径25mm孔的圆心为基准，先粗铣再半精铣至23mm工序3：以底面为基准，对刀块对刀，粗铣-半精铣工序4：以A2为基准，对刀，粗铣-半精铣A1工序5：以直径75mm孔圆心为基准，粗扩-精扩至55mm工序6：以直径25mm孔圆心为基准粗铣-半精铣工序7：以F面为基准粗铣达到E面要求项目ABCDEFGH公差等级{CT}10101010加工面基本尺寸12222325铸件基本尺寸2.22.82.42.4机械加工余量等级FFFFRMA2.52.52.52.5毛坯基本尺寸18.148.626.718.8公差等级（CT）IT12IT12IT12IT12IT12IT12IT12IT12加工方法粗铣半精铣粗扩精扩粗铣粗铣半精铣粗铣粗铣半精铣粗铣钻扩手铰机铰粗铣6工序8：以F面为基准左右铣达到D要求工序加工表面加工余量工序加工余量一G3.1AZ11=5.9Z12=0.2Z13=0.1二F3.7Z21=2.5Z221.2三A2Z31=2Z32=1四A13Z41=2Z42=1.五B3.2Z51=2.1Z52=1.1六H3Z61=2Z62=1七E8Z71=6Z72=2D2Z73=1Z74=1加工基本时间一，直径25mm孔扩孔1，确定进给量，根据表5-128，当扩孔铸铁，扩孔到24.7mm时，选f=1.0-1.2mm/r，取f=1mm/r2，按表5-65，Z550钻床，选钻床转速为735r/min3，基本时间，T扩=（80/735*1.0）*60=6.5s，取T扩=7s机铰71，按表5-129，选绞刀直径在20-30mm，选f=1.3-1.6mm/r，取f=1.5mm/r2，按表5-65，Z550钻床，选钻床转速为351r/min3，基本时间：T机铰=80/（351*1.5）*60=9.1s，取T机铰=10s手铰由于手铰难以确定，取T手铰=5sT=T扩+T机铰+T手铰=22s二、F面粗铣1.根据表5-144，选f=0.20-0.30mm/r,选f=0.20mm/r.2.按表5-72，按X51铣床，选转速510r/min.3.基本时间：T粗铣=30*60/（510*0.20）=17.6s，取T粗铣=18s。半精铣1.取f=0.20mm/r2.选转速1500r/min3.基本时间：T半精=30*60/（500*0.2）=6sT=T粗+T半精=24s三、A2面粗铣1.按表5-103，选直径80mm面铣刀2.按表5-144，选f=0.35-0.50mm/r,取f=0.50mm/r3.按表5-72，选X51铣床，取转速855r/min84.基本时间：T粗铣=75*60/（85...
