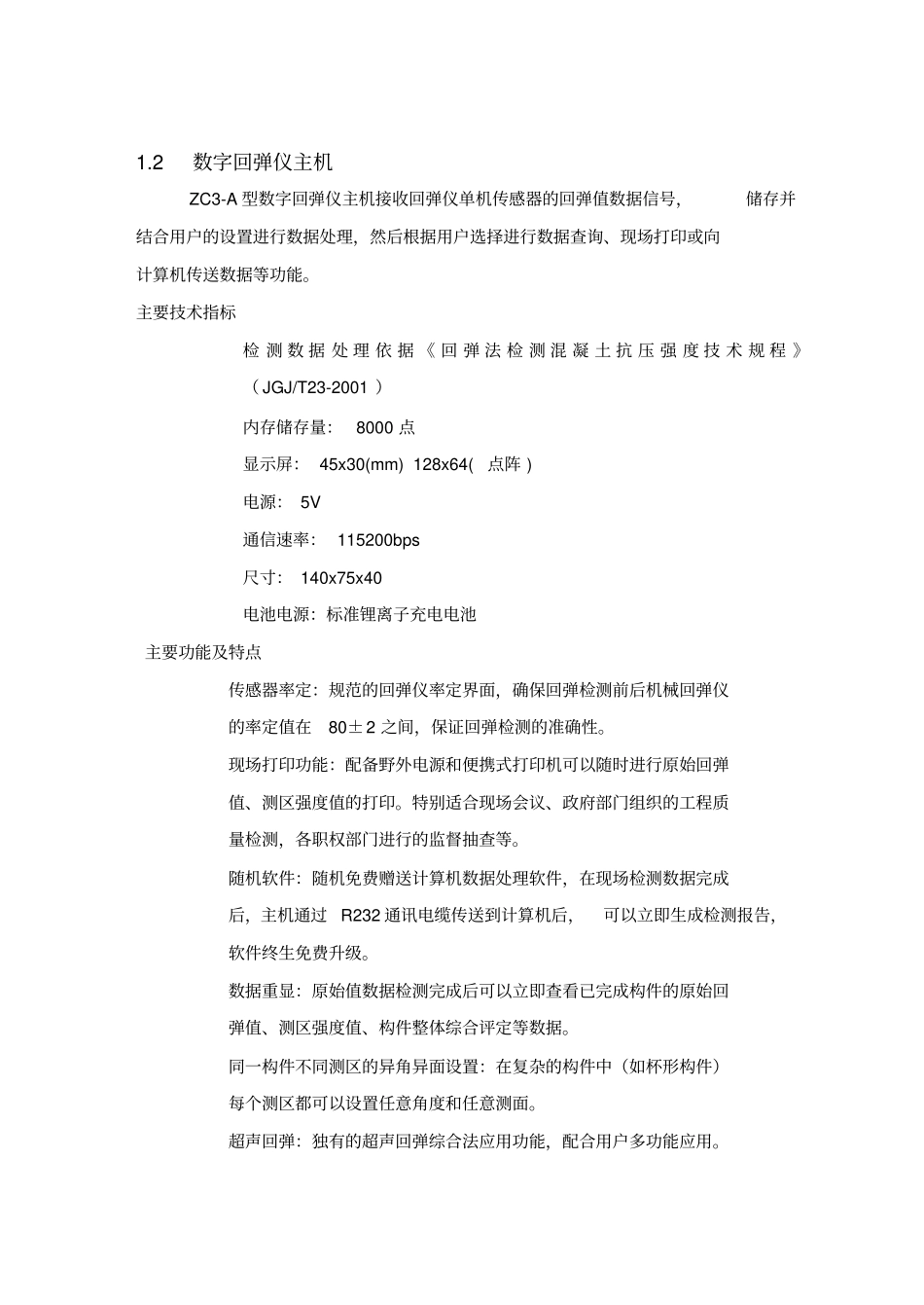

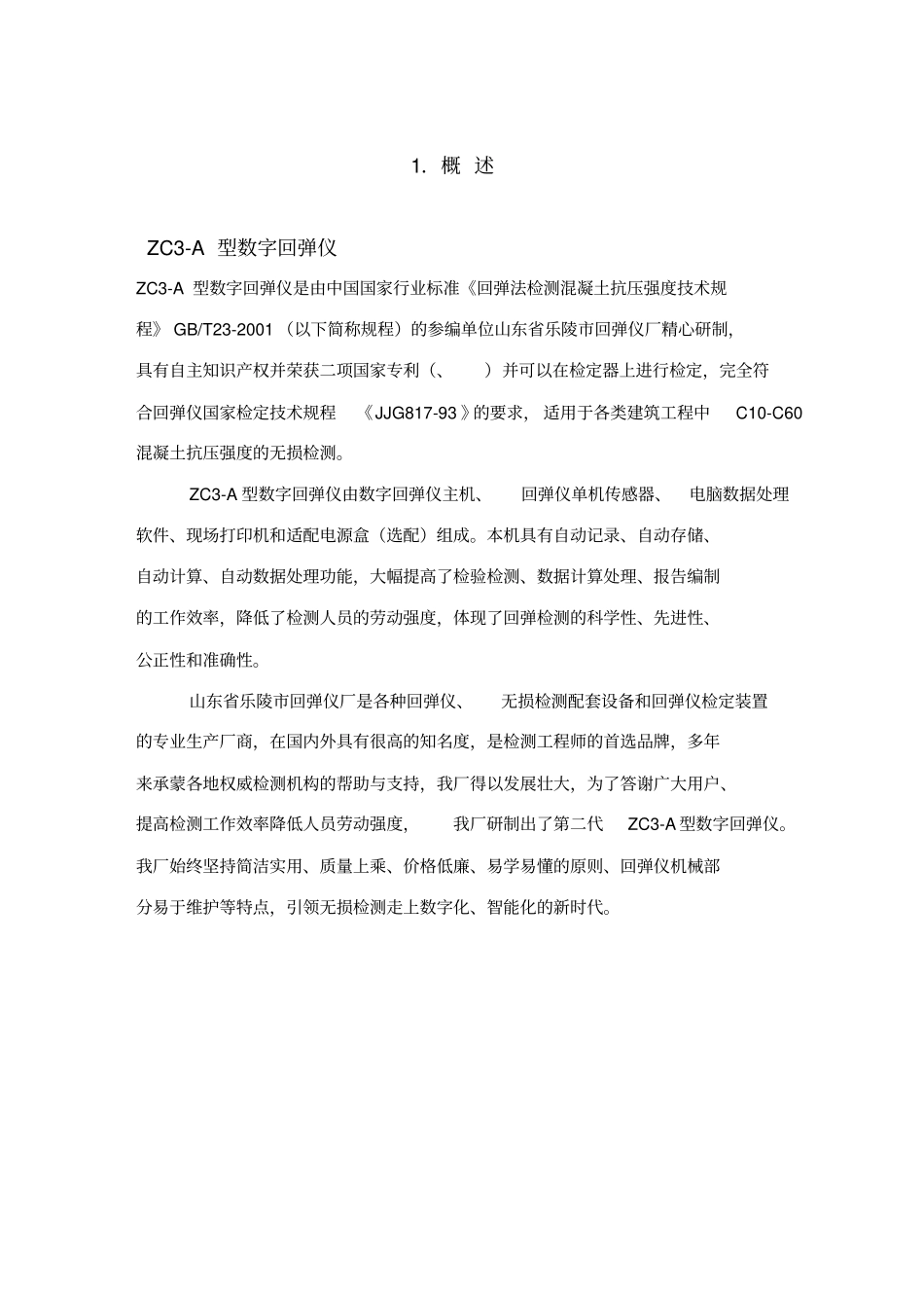

1．概述ZC3-A型数字回弹仪ZC3-A型数字回弹仪是由中国国家行业标准《回弹法检测混凝土抗压强度技术规程》GB/T23-2001（以下简称规程）的参编单位山东省乐陵市回弹仪厂精心研制，具有自主知识产权并荣获二项国家专利（、）并可以在检定器上进行检定，完全符合回弹仪国家检定技术规程《JJG817-93》的要求，适用于各类建筑工程中C10-C60混凝土抗压强度的无损检测。ZC3-A型数字回弹仪由数字回弹仪主机、回弹仪单机传感器、电脑数据处理软件、现场打印机和适配电源盒（选配）组成。本机具有自动记录、自动存储、自动计算、自动数据处理功能，大幅提高了检验检测、数据计算处理、报告编制的工作效率，降低了检测人员的劳动强度，体现了回弹检测的科学性、先进性、公正性和准确性。山东省乐陵市回弹仪厂是各种回弹仪、无损检测配套设备和回弹仪检定装置的专业生产厂商，在国内外具有很高的知名度，是检测工程师的首选品牌，多年来承蒙各地权威检测机构的帮助与支持，我厂得以发展壮大，为了答谢广大用户、提高检测工作效率降低人员劳动强度，我厂研制出了第二代ZC3-A型数字回弹仪。我厂始终坚持简洁实用、质量上乘、价格低廉、易学易懂的原则、回弹仪机械部分易于维护等特点，引领无损检测走上数字化、智能化的新时代。1.2数字回弹仪主机ZC3-A型数字回弹仪主机接收回弹仪单机传感器的回弹值数据信号，储存并结合用户的设置进行数据处理，然后根据用户选择进行数据查询、现场打印或向计算机传送数据等功能。主要技术指标检测数据处理依据《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2001）内存储存量：8000点显示屏：45x30(mm)128x64(点阵)电源：5V通信速率：115200bps尺寸：140x75x40电池电源：标准锂离子充电电池主要功能及特点传感器率定：规范的回弹仪率定界面，确保回弹检测前后机械回弹仪的率定值在80±2之间，保证回弹检测的准确性。现场打印功能：配备野外电源和便携式打印机可以随时进行原始回弹值、测区强度值的打印。特别适合现场会议、政府部门组织的工程质量检测，各职权部门进行的监督抽查等。随机软件：随机免费赠送计算机数据处理软件，在现场检测数据完成后，主机通过R232通讯电缆传送到计算机后，可以立即生成检测报告，软件终生免费升级。数据重显：原始值数据检测完成后可以立即查看已完成构件的原始回弹值、测区强度值、构件整体综合评定等数据。同一构件不同测区的异角异面设置：在复杂的构件中（如杯形构件）每个测区都可以设置任意角度和任意测面。超声回弹：独有的超声回弹综合法应用功能，配合用户多功能应用。数据计算：完善的数据计算功能，和国家标准计算规则丝丝入扣的吻合。主机外观：小巧的体积，可以缚于手腕上、腰部或跨于背部等，解脱检测人员的行动限制。和手机一样规范化的按键布局，方便入门操作。电池实时监测：电池实时监测、耗尽报警方便使用者安排工作时间。分级菜单：2级式菜单使操作更加简单快捷。极值剔除功能：弹击在空洞或骨料上出现极值时热键随时剔除。弹击前预设取值范围自动剔除不需要的回弹值。1.2.3外观简介图：1-1注意：新电池启用时应连续充电12小时，以后每次充电时间不少于4小时。PC通信串口按键控制面板数字回弹仪传感器USB接口打印串口充电插座电源开关128X64点阵显示液晶数字回弹仪传感器山东省乐陵市回弹仪厂是生产回弹仪的专业厂商，具有二十多年回弹仪生产经验，在国内外具有很高的知名度，回弹仪产销量居全国首位。ZC3-A型数字回弹仪所配备的数字回弹仪单机传感器是在不改变机械式回弹仪原有机械构造的基础上，采用光电转换原理，以非接触式光栅传感实现回弹数据的采集，完全避免了电位器、电阻式采集方式因机械式磨损、接触不良等造成回弹值出现误差、可靠性、耐久性等弊端，本传感器光栅不需要任何连接线连接，较带连接线的传感器具有更强的抗疲劳性。主要技术指标计量检定规范：执行《混凝土回弹仪检定技术规程》（JJG817-93）标称动能：±弹击拉簧刚度：785±指针长度：±指针摩擦力：±弹击杆球面半径：R25±弹击拉簧工作长度：±弹击杆冲击长度：±mm弹击锤起跳位置：刻度尺“0”+1钢砧上的率定值：80±2机壳刻...
