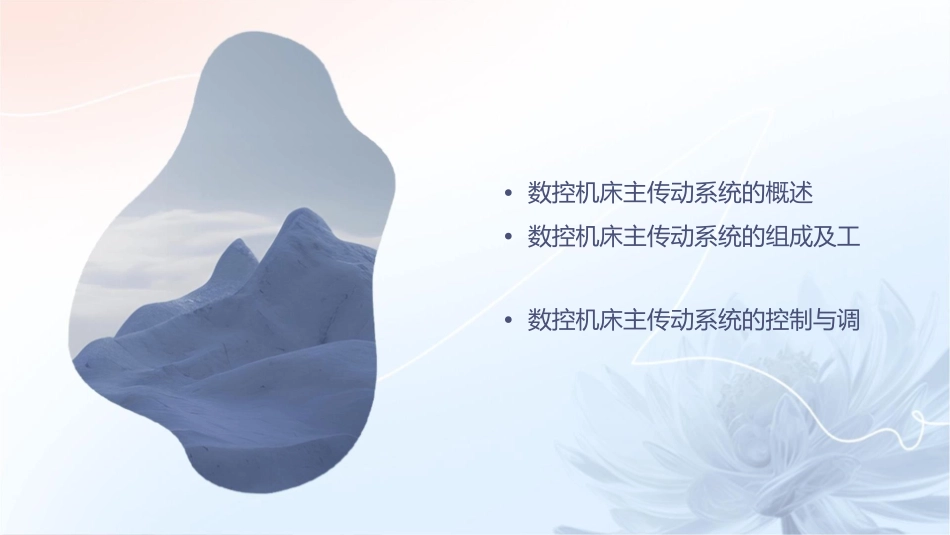

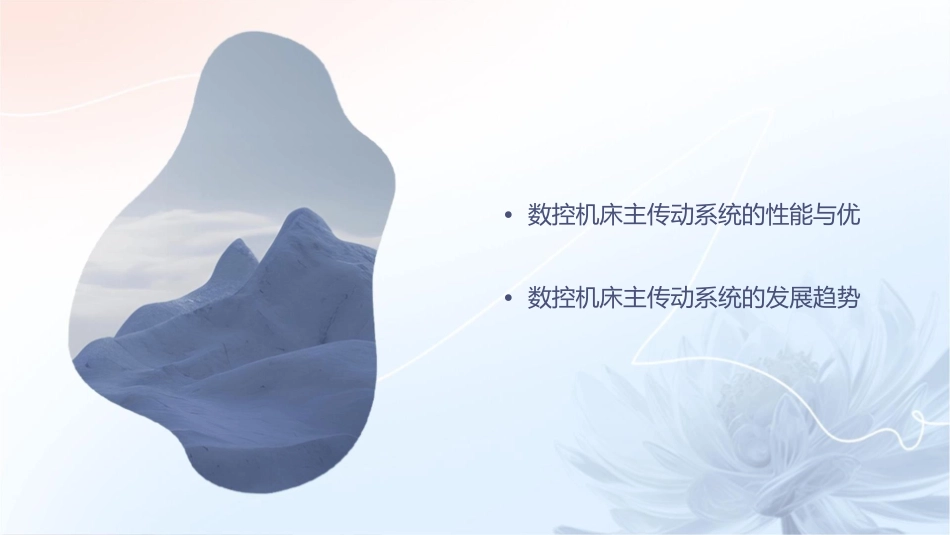

数控机床的主答案件•数控机床主传动系统的概述•数控机床主传动系统的组成及工•数控机床主传动系统的控制与调•数控机床主传动系统的性能与优•数控机床主传动系统的发展趋势01数控机床主概述主传动系统的定义与作用定义数控机床的主传动系统是指将动力源的机械能转换为机床执行机构所需的动力和扭矩，以实现切削、磨削等加工过程的系统。作用主传动系统是数控机床的核心组成部分，其主要作用是驱动数控机床的加工工具进行高速旋转，从而实现对工件的切削、磨削等加工。主传动系统的特点与要求特点数控机床主传动系统具有高精度、高速度、高效率和高可靠性等特点。要求主传动系统需要满足加工精度、速度范围、调速范围、机械刚性等方面的要求，以确保数控机床能够实现高效、准确的加工。主传动系统的分类与比较分类数控机床的主传动系统通常分为直流主轴电机传动系统和交流主轴电机传动系统两大类。比较直流主轴电机传动系统具有较好的控制性能和调速性能，但维护较为复杂，且价格较高；而交流主轴电机传动系统具有较高的可靠性和稳定性，且价格较为便宜，适合于一般数控机床使用。02数控机床主成及工作原理主轴部件主轴部件是数控机床主传动系统的重要组成部分，它包括主轴、轴承、轴套、轴承盖、密封件、润滑件等零部件。主轴部件的主要作用是支承并带动工件旋转，以实现切削运动。同时，主轴部件还需承受切削力、径向力和轴向力的作用，并保证主轴的旋转精度和刚度。主轴部件的结构形式和结构参数对数控机床的性能和加工精度有着重要影响。主轴电动机与驱动器主轴电动机是数控机床主传动系统中的动力源，它为数控机床的主轴提供旋转动力。驱动器则是用来控制主轴电动机的控制系统，它通过调节电动机的转速和转向来控制主轴的旋转速度和旋转方向。主轴电动机一般采用交流伺服电动机或直流伺服电动机，而驱动器则一般采用矢量控制驱动器或直接转矩控制驱动器。主轴准停装置与位置检测装置01主轴准停装置是用来实现数控机床的主轴准确定位和停止的装置，它一般采用电磁制动器或机械制动器来实现主轴的准停。02位置检测装置则是用来检测主轴的实时位置和转速的装置，它一般采用编码器或光栅尺等传感器来实现位置检测。主轴变速机构与冷却润滑装置主轴变速机构是用来改变主轴旋转速度的机构，它一般采用齿轮变速机构或变频调速机构来实现变速。冷却润滑装置则是用来对主轴部件进行冷却和润滑的装置，它一般采用润滑油或润滑脂等润滑剂进行润滑。03数控机床主控制与主轴电动机的启动与制动启动在数控机床上，主轴电动机的启动过程一般由PLC或CNC系统控制。启动时，首先需要向电动机提供电源，然后根据设定的启动指令（如S1）开始启动。启动过程中，需要对电动机进行监测，确保其正常运转，避免出现过电流、过载等异常情况。制动制动是指电动机在停止时进行的减速过程。在数控机床上，主轴电动机的制动一般通过在电动机上施加制动信号（如SB1）来实现。制动信号的施加可以是通过PLC或CNC系统进行的。制动过程中，需要对电动机的运转状态进行监测，确保其能够正常减速并停止。主轴转速的调节与恒速控制转速调节恒速控制在数控机床上，主轴转速的调节可以通过改变电动机的电源频率来实现。具体来说，可以通过PLC或CNC系统来控制变频器等调速装置，从而改变电动机的电源频率，实现主轴转速的调节。在调节过程中，需要确保调节的精度和稳定性，避免出现转速波动或不稳定的情况。恒速控制是指保持主轴电动机以恒定的速度运转。在数控机床上，恒速控制一般通过PLC或CNC系统来实现。具体来说，可以通过对主轴电动机的运转速度进行实时监测，并对其进行相应的控制，使其保持恒定的运转速度。在恒速控制过程中，需要确保控制的精度和稳定性，避免出现速度波动或不稳定的情况。主轴电动机的扭矩控制与过载保护扭矩控制过载保护扭矩控制是指对主轴电动机输出的扭矩进行控制。在数控机床上，扭矩控制一般通过PLC或CNC系统来实现。具体来说，可以通过对主轴电动机的扭矩进行实时监测，并对其进行相应的控制，使其输出所需的扭矩。在扭矩控制过程中，需要确保控制的精度和稳定性，避免出现过载或欠...
