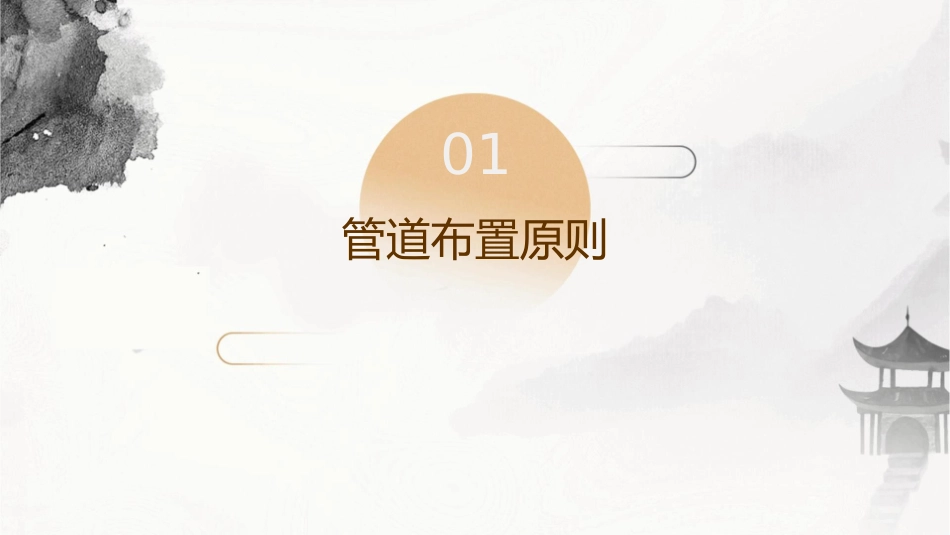

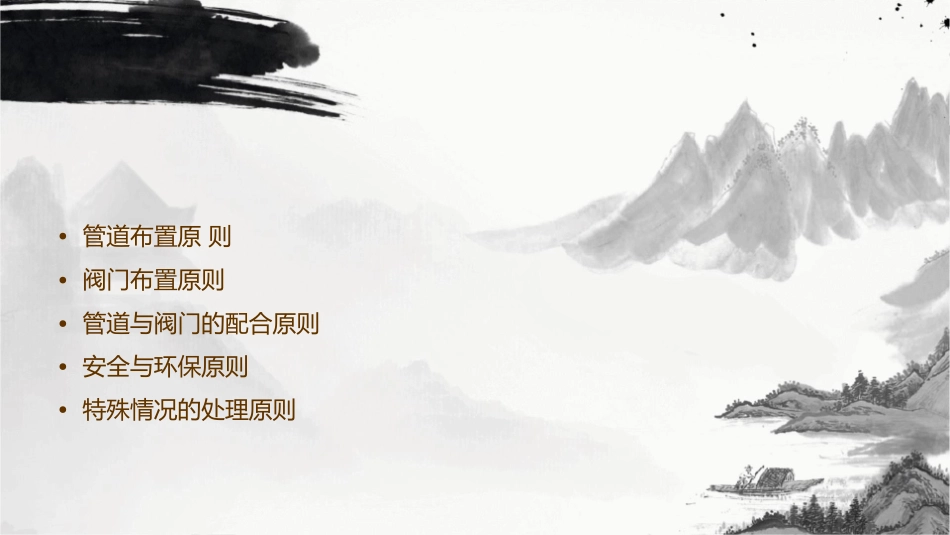

管道及阀门的布置原则课件•管道布置原则•阀门布置原则•管道与阀门的配合原则•安全与环保原则•特殊情况的处理原则01管道布置原则管道布置的基本要求01020304确保安全便于维护节约空间经济性管道布置应遵循安全第一的原则，避免管道受压、受热、受腐蚀等危险因素影响。管道布置应便于日常维护和检修，尽量减少维护人员的工作难度和危险。管道布置应充分利用空间，避免浪费，同时要确保管道间距、高差等满足工艺要求。管道布置应考虑经济性，尽量减少管道长度、弯头等配件，降低成本。管道布置的优化方法模拟分析标准化设计优化管道路线考虑未来扩展利用计算机模拟软件对管道布置进行模拟分析，找出最优方案。采用标准化的管道元件和连接方式，减少特殊件和定制件的使用。根据工艺要求和现场实际情况，优化管道路线，减少管道长度和弯头数量。在管道布置时预留未来扩展的空间和接口，便于未来改造和扩建。管道布置的实践案例某化工厂管道布置案例介绍某化工厂管道布置的设计思路、优化方法、实施效果等。某污水处理厂管道布置案例介绍某污水处理厂管道布置的设计思路、优化方法、实施效果等。某电厂管道布置案例介绍某电厂管道布置的设计思路、优化方法、实施效果等。02阀门布置原则阀门的选择与设置阀门类型选择阀门设置位置阀门应设置在便于操作和维护的位置，同时要考虑到对管道系统的影响，避免因阀门设置不当导致系统阻力增大、流体流动不均等问题。根据管道系统的工艺要求、流体特性以及阀门的功能，选择合适的阀门类型，如闸阀、截止阀、球阀等。阀门规格确定根据管道的尺寸、流体流量和压力等参数，确定阀门的规格，确保阀门能够满足系统的需求。阀门的安装位置便于操作和维护阀门应安装在便于操作和维护的位置，尽量减少操作和维修的难度和劳动强度。流体流向控制根据工艺流程的要求，合理布置阀门的位置，控制流体的流向，确保流体按照规定的方向流动。安全因素考虑在布置阀门时，应考虑到安全因素，避免阀门安装在易受撞击、振动或高温等不利环境因素影响的位置。阀门的操作和维护阀门操作方式维护和保养安全操作规程根据工艺流程的要求和阀门的类型，合理选择阀门的操作方式，如手动、电动、气动等。定期对阀门进行检查和维护，确保阀门的正常运转，延长阀门的使用寿命。同时，应定期对阀门进行保养，如清洗、润滑等。制定阀门的安全操作规程，确保操作人员能够正确、安全地操作阀门，避免因操作不当导致安全事故的发生。03管道与阀门的配合原则管道与阀门的匹配性管道与阀门应具有兼容性，以确保它们能够正常工作而不会发生泄漏或性能下降。管道和阀门的材料、尺寸和压力等级应相互匹配，以确保它们能够承受所需的流体压力和温度。管道和阀门的连接方式应匹配，以确保它们能够牢固地连接在一起，并防止流体泄漏。管道与阀门的互操作性管道和阀门应易于互操作，以便于安装、操作和维护。阀门应易于安装在管道上，并且阀门应能够在不中断流体流动的情况下进行操作，以减少停机时间和维护成本。应具有易于操作的把手或执行机构。管道与阀门的可靠性管道和阀门应具有高可靠性，以确保流体系统的安全性和稳定性。管道和阀门应经过严格的质量控制和测试，以确保它们能够承受各种工况下的流体压力和温度。管道和阀门应具有长寿命和低故障率，以减少维护和更换成本。04安全与环保原则管道及阀门的安全措施010203预防机械伤害防爆、防火措施防腐蚀措施合理布置管道和阀门，避免尖锐边缘和突出物，确保操作安全。根据工艺要求，合理选用防爆、防火等级的管道和阀门，并采取相应的防护措施。根据管道内流体性质，选用耐腐蚀材料，并采取相应的防腐措施。管道及阀门的环保要求减少能源消耗1合理布置管道和阀门，优化流体输送路径，降低能耗。减少噪音污染选用低噪音的管道和阀门，并采取相应的隔音措23施。减少废气、废水排放根据工艺要求，合理布置管道和阀门，确保废气、废水达标排放。管道及阀门的健康防护防止泄漏污染减少振动和噪声保障员工健康选用密封性能良好的管道和阀门，防止流体泄漏对环境造成污染。合理布置管道和阀门，降低流体输送过程中的振动和噪声。优化管道...
