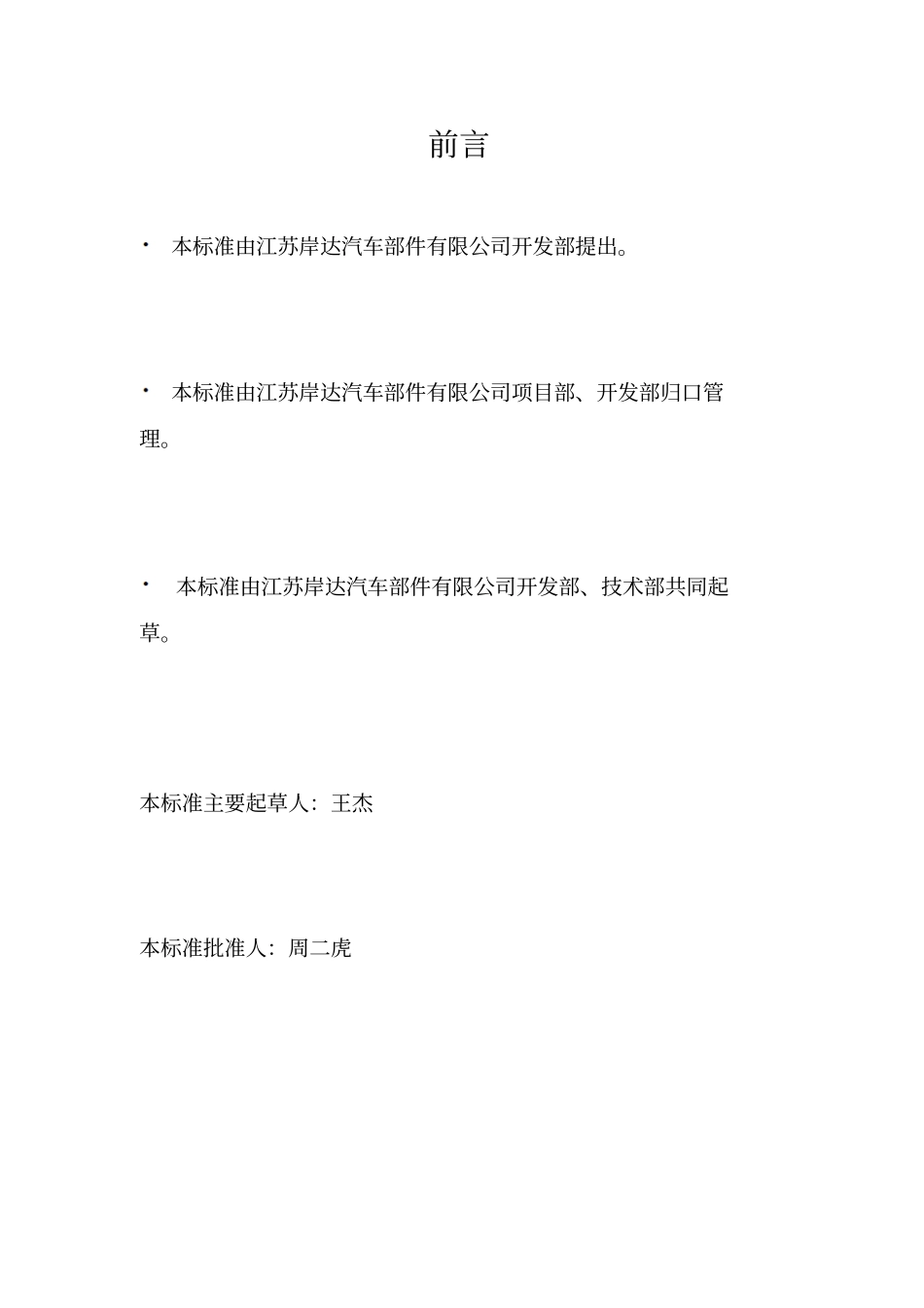

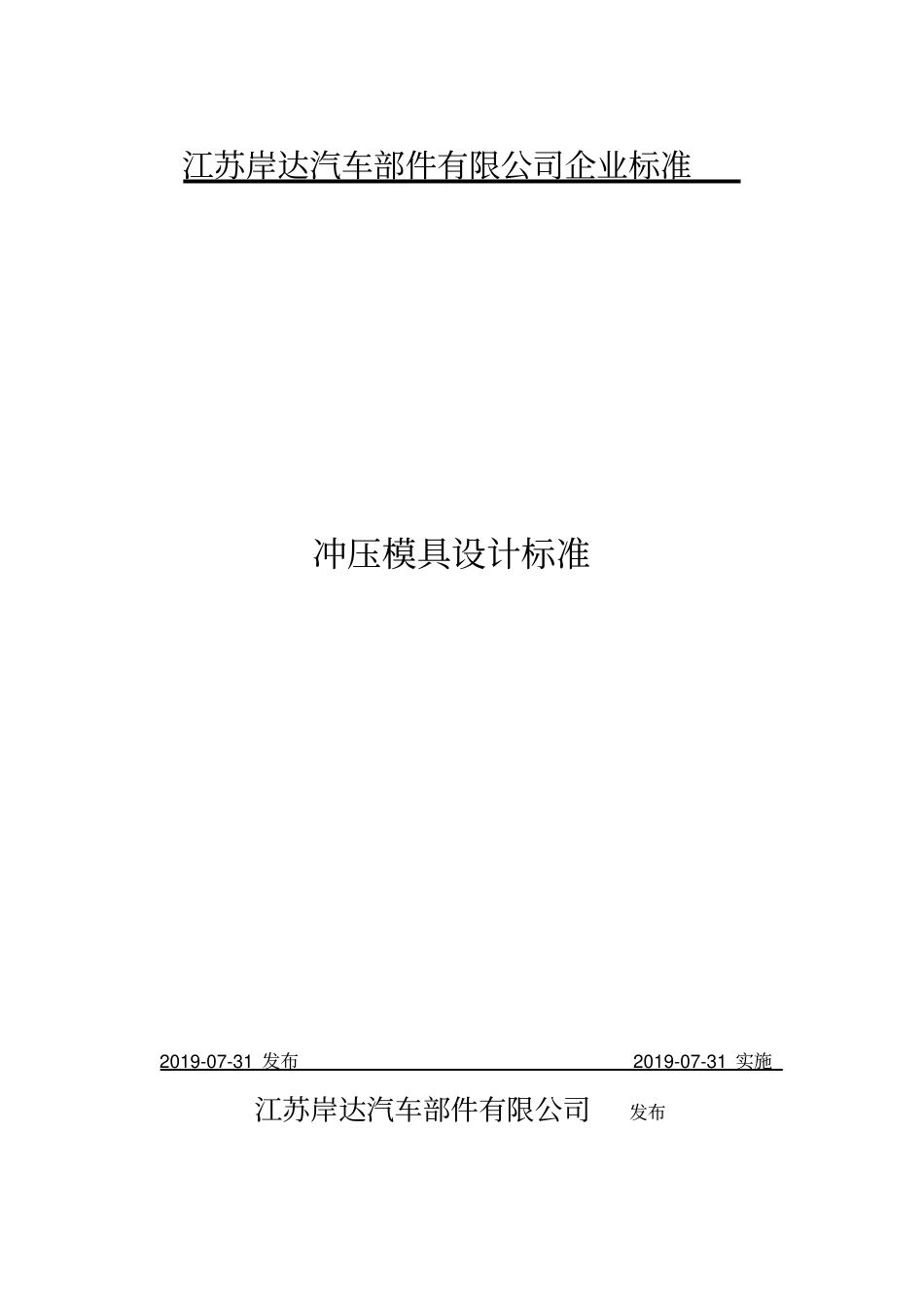

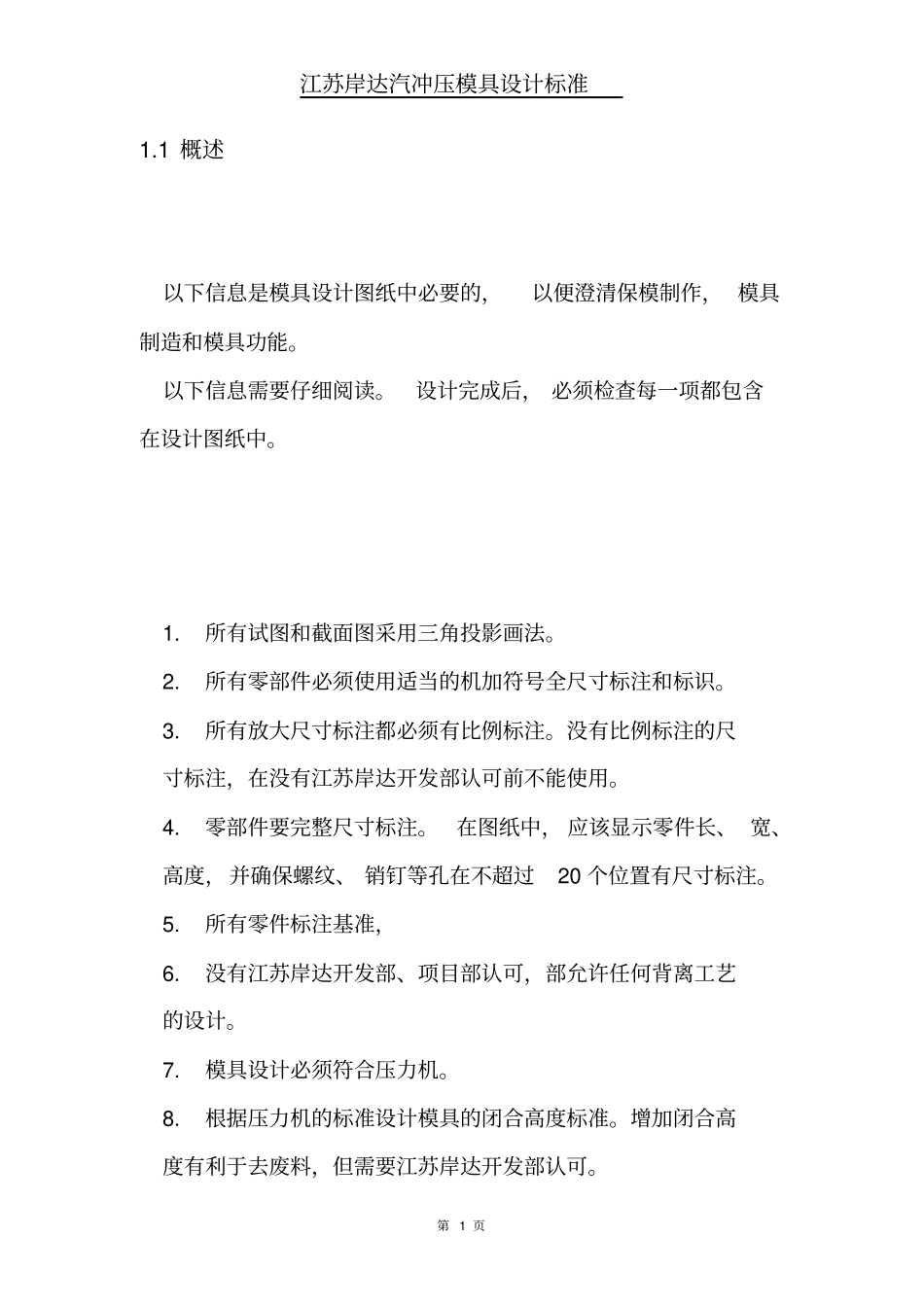

江苏岸达汽车部件有限公司企业标准冲压模具设计标准2019-07-31发布2019-07-31实施江苏岸达汽车部件有限公司发布前言本标准由江苏岸达汽车部件有限公司开发部提出。本标准由江苏岸达汽车部件有限公司项目部、开发部归口管理。本标准由江苏岸达汽车部件有限公司开发部、技术部共同起草。本标准主要起草人：王杰本标准批准人：周二虎江苏岸达汽冲压模具设计标准第1页1.1概述以下信息是模具设计图纸中必要的，以便澄清保模制作，模具制造和模具功能。以下信息需要仔细阅读。设计完成后，必须检查每一项都包含在设计图纸中。1.所有试图和截面图采用三角投影画法。2.所有零部件必须使用适当的机加符号全尺寸标注和标识。3.所有放大尺寸标注都必须有比例标注。没有比例标注的尺寸标注，在没有江苏岸达开发部认可前不能使用。4.零部件要完整尺寸标注。在图纸中，应该显示零件长、宽、高度，并确保螺纹、销钉等孔在不超过20个位置有尺寸标注。5.所有零件标注基准，6.没有江苏岸达开发部、项目部认可，部允许任何背离工艺的设计。7.模具设计必须符合压力机。8.根据压力机的标准设计模具的闭合高度标准。增加闭合高度有利于去废料，但需要江苏岸达开发部认可。江苏岸达汽冲压模具设计标准第2页9.模具标识需要在模具前面且模具左上方必须有项目名称。10.所有模具的固定槽和孔需要标识。11.模具中必须有快速定位或者键槽。12.在截面图旁应该有页码说明页面图的位置。13.如果采用多个缩放比例，注意每个视图中的比例。14.导板或导柱需要在其他部件接触前至少25mm开始导向。15.需要提供安全块区域和限位块。16.导柱上方的排气、让位孔需模座打穿并注明。17.所有模具的螺纹和销钉孔要标识。最小螺纹尺寸最大为M12，销钉最大为φ12。需要加长、加大螺纹、销钉需与模具标准件一起下发请购清单。18.热处理硬度、表面处理要求需要在明细表中说明。19.所有冲孔和切边模具必须有3个以上内导柱。20.定位需要做防呆。21.提供足够的空间给冲压操作工操作和后续其他整改。22.CAD图纸默认保存为dwg2000格式，字体为宋体、仿宋字宽为0.7。23.3D图纸输出为STP2014格式。江苏岸达汽冲压模具设计标准第3页1.2图面尺寸标注1.2.1孔数大于20个标注样式孔数大于20个标注样式1.标注零部件长、宽、高便于机加下料。2.所有孔标注尺寸、属性。3.复杂零件需加入等轴侧视图。4.明细表内标注产品材料、名称、热处理/表面处理（无要求可不填，CR12、P20等可热处理材料不需要处理要注明）江苏岸达汽冲压模具设计标准第4页1.2.2孔数小于20标注样式孔数小于20标注样式注：要求同上。江苏岸达汽冲压模具设计标准第5页1.2.3螺纹孔标注样式注：标注样式为传统标法。1.2.4销钉孔标注样式注：标注样式为传统标法江苏岸达汽冲压模具设计标准第6页1.3安全1.在任何时候在模具设计中必须考虑操作者的安全。2.应尽可能的消除在操作中由模具组件或附件引起的任何可能出现的安全隐患。3.导柱和限位块的安全位置4.在安全方面考虑，导柱和限位块的位置应尽可能的靠近模具的中心，并远离安全块区域，离模座的边缘最小距离不小于100mm5.导柱和限位块的位置一定不能在操作工人在上件，取件或取废料时手能涉及到的区域的前方。对斜楔和导根也有同样的要求。6.在可能出现安全隐患的区域，如压料器与上模之间，压边圈于下摸之间需要安装安全护板，防止压机工作时，操作工人手进入该区域。7.限位柱、限位块要求喷涂红色警告油漆，安全护板要求喷涂黄色警示油漆。8.托板、模座等尖角需倒角处理。9.条件允许下应当加安全感应装置。江苏岸达汽冲压模具设计标准第7页1.4模架要求概述模座的设计必须考虑一下方面：1.模板厚度应当合适中，可参考表一。表一：模板长度（mm）厚度（mm）倒角（mm）≤30025C1300~60030C2600~100035C31000~130050C4≥1300≥55C52.在模板连接处或交叉处和四周应有适当的倒角，尖角应该避免。3.上模板左前方应有项目名称，如下图：4.在上下模座侧面根据厚度，应当打适当的吊环螺纹孔。5.较大的模板应当考虑铣床加工，避免尖角。6.压板槽单边要大于压力机槽尺寸1mm以上。7.根据模座大小选用适当的外导柱，可参考表二：表二：江苏岸达汽...
