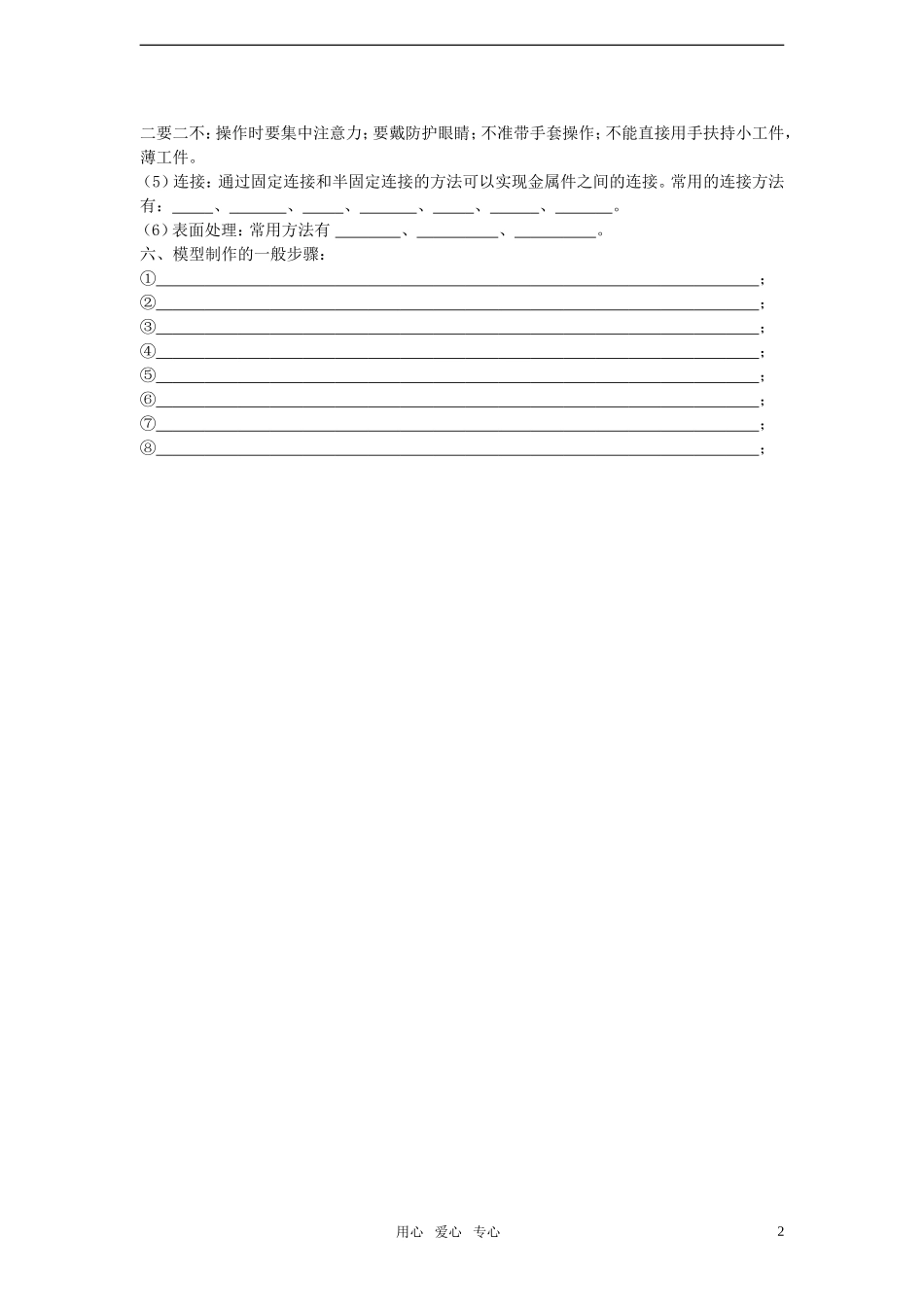

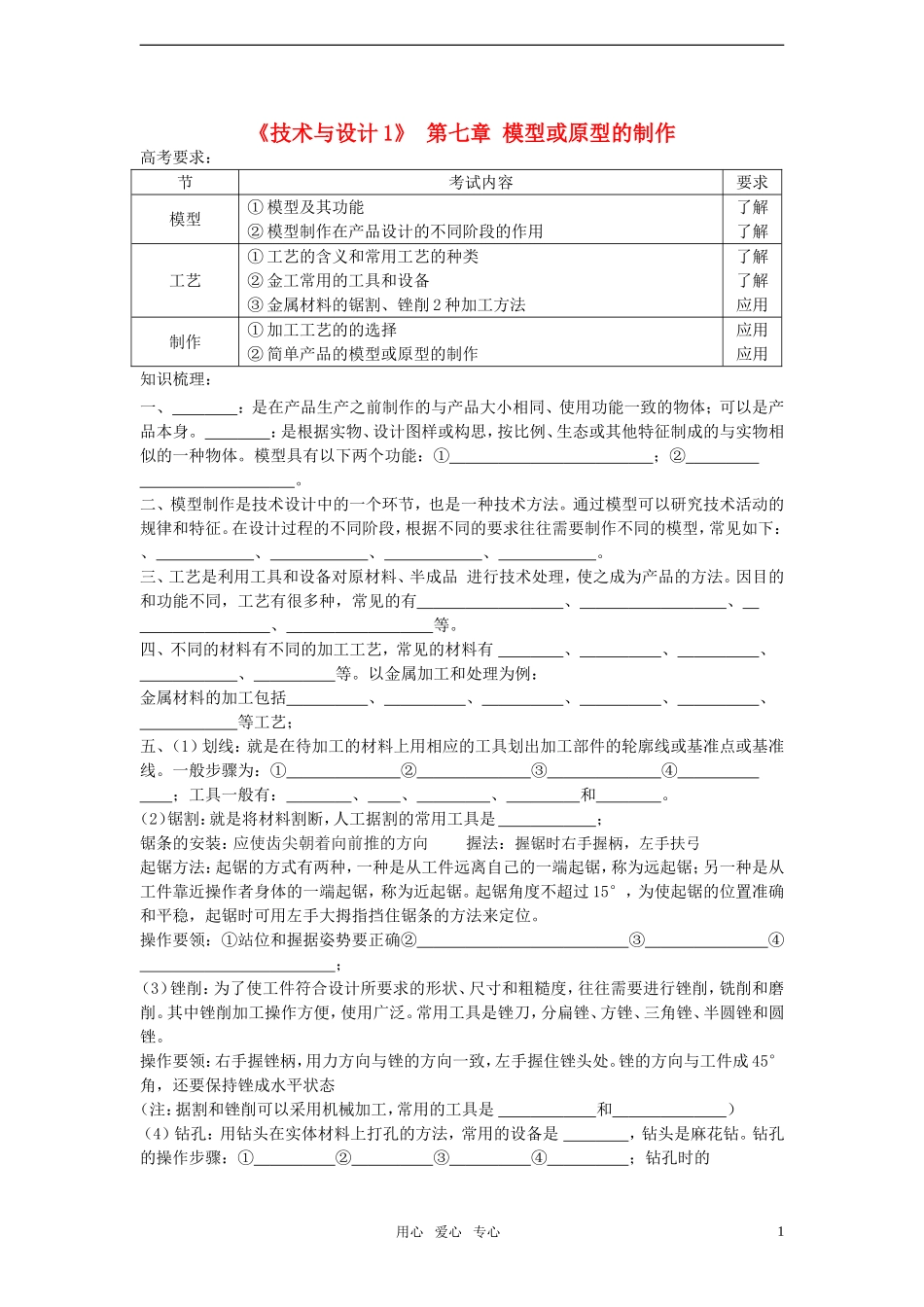

《技术与设计1》第七章模型或原型的制作高考要求：节考试内容要求模型①模型及其功能②模型制作在产品设计的不同阶段的作用了解了解工艺①工艺的含义和常用工艺的种类②金工常用的工具和设备③金属材料的锯割、锉削2种加工方法了解了解应用制作①加工工艺的的选择②简单产品的模型或原型的制作应用应用知识梳理：一、：是在产品生产之前制作的与产品大小相同、使用功能一致的物体；可以是产品本身。：是根据实物、设计图样或构思，按比例、生态或其他特征制成的与实物相似的一种物体。模型具有以下两个功能：①；②。二、模型制作是技术设计中的一个环节，也是一种技术方法。通过模型可以研究技术活动的规律和特征。在设计过程的不同阶段，根据不同的要求往往需要制作不同的模型，常见如下：、、、、。三、工艺是利用工具和设备对原材料、半成品进行技术处理，使之成为产品的方法。因目的和功能不同，工艺有很多种，常见的有、、、等。四、不同的材料有不同的加工工艺，常见的材料有、、、、等。以金属加工和处理为例：金属材料的加工包括、、、、、等工艺；五、（1）划线：就是在待加工的材料上用相应的工具划出加工部件的轮廓线或基准点或基准线。一般步骤为：①②③④；工具一般有：、、、和。（2）锯割：就是将材料割断，人工据割的常用工具是；锯条的安装：应使齿尖朝着向前推的方向握法：握锯时右手握柄，左手扶弓起锯方法：起锯的方式有两种，一种是从工件远离自己的一端起锯，称为远起锯；另一种是从工件靠近操作者身体的一端起锯，称为近起锯。起锯角度不超过15°，为使起锯的位置准确和平稳，起锯时可用左手大拇指挡住锯条的方法来定位。操作要领：①站位和握据姿势要正确②③④；（3）锉削：为了使工件符合设计所要求的形状、尺寸和粗糙度，往往需要进行锉削，铣削和磨削。其中锉削加工操作方便，使用广泛。常用工具是锉刀，分扁锉、方锉、三角锉、半圆锉和圆锉。操作要领：右手握锉柄，用力方向与锉的方向一致，左手握住锉头处。锉的方向与工件成45°角，还要保持锉成水平状态（注：据割和锉削可以采用机械加工，常用的工具是和）（4）钻孔：用钻头在实体材料上打孔的方法，常用的设备是，钻头是麻花钻。钻孔的操作步骤：①②③④；钻孔时的用心爱心专心1二要二不：操作时要集中注意力；要戴防护眼睛；不准带手套操作；不能直接用手扶持小工件，薄工件。（5）连接：通过固定连接和半固定连接的方法可以实现金属件之间的连接。常用的连接方法有：、、、、、、。（6）表面处理：常用方法有、、。六、模型制作的一般步骤：①；②；③；④；⑤；⑥；⑦；⑧；用心爱心专心2
