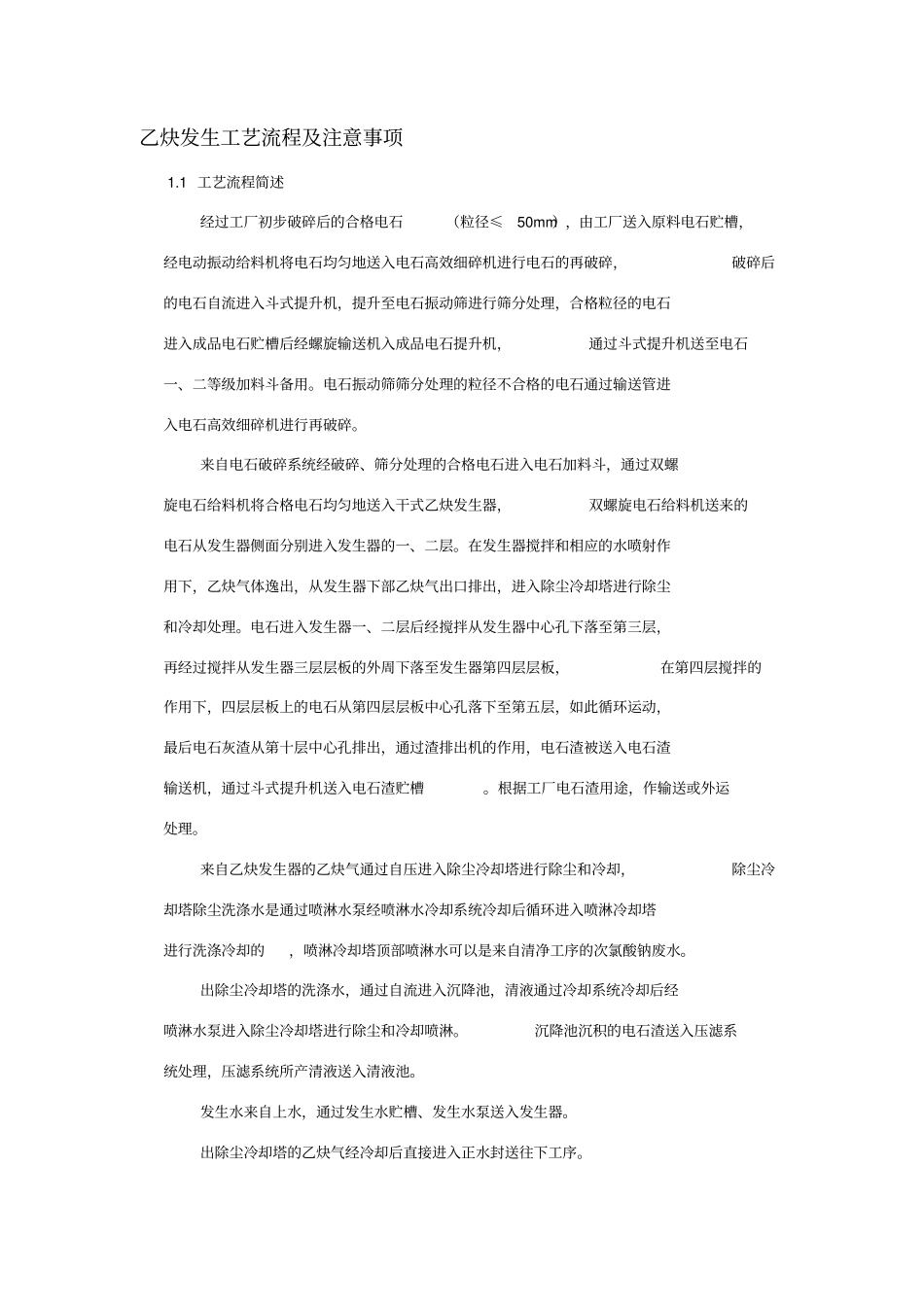

乙炔发生工艺流程及注意事项1.1工艺流程简述经过工厂初步破碎后的合格电石（粒径≤50mm），由工厂送入原料电石贮槽，经电动振动给料机将电石均匀地送入电石高效细碎机进行电石的再破碎，破碎后的电石自流进入斗式提升机，提升至电石振动筛进行筛分处理，合格粒径的电石进入成品电石贮槽后经螺旋输送机入成品电石提升机，通过斗式提升机送至电石一、二等级加料斗备用。电石振动筛筛分处理的粒径不合格的电石通过输送管进入电石高效细碎机进行再破碎。来自电石破碎系统经破碎、筛分处理的合格电石进入电石加料斗，通过双螺旋电石给料机将合格电石均匀地送入干式乙炔发生器，双螺旋电石给料机送来的电石从发生器侧面分别进入发生器的一、二层。在发生器搅拌和相应的水喷射作用下，乙炔气体逸出，从发生器下部乙炔气出口排出，进入除尘冷却塔进行除尘和冷却处理。电石进入发生器一、二层后经搅拌从发生器中心孔下落至第三层，再经过搅拌从发生器三层层板的外周下落至发生器第四层层板，在第四层搅拌的作用下，四层层板上的电石从第四层层板中心孔落下至第五层，如此循环运动，最后电石灰渣从第十层中心孔排出，通过渣排出机的作用，电石渣被送入电石渣输送机，通过斗式提升机送入电石渣贮槽。根据工厂电石渣用途，作输送或外运处理。来自乙炔发生器的乙炔气通过自压进入除尘冷却塔进行除尘和冷却，除尘冷却塔除尘洗涤水是通过喷淋水泵经喷淋水冷却系统冷却后循环进入喷淋冷却塔进行洗涤冷却的，喷淋冷却塔顶部喷淋水可以是来自清净工序的次氯酸钠废水。出除尘冷却塔的洗涤水，通过自流进入沉降池，清液通过冷却系统冷却后经喷淋水泵进入除尘冷却塔进行除尘和冷却喷淋。沉降池沉积的电石渣送入压滤系统处理，压滤系统所产清液送入清液池。发生水来自上水，通过发生水贮槽、发生水泵送入发生器。出除尘冷却塔的乙炔气经冷却后直接进入正水封送往下工序。出装置区的正、逆水封，由工厂根据乙炔气柜条件进行设置，以保证安全、正常的生产。1.2控制原理表述1.2.1电石破碎及输送加入到原料电石贮槽的电石输送是通过原料电石贮槽料位系统或称重系统给出的上、下限的信号进行自动控制的。原料电石贮槽电石到达上限时自动停止电石的输送，原料电石贮槽电石到达下限时自动开启电石输送。加入到成品电石贮槽的电石是通过成品电石贮槽料位系统或称重系统给出的上、下限信号进行自动控制的。成品电石贮槽电石达到上限时自动依次停止电石的电机振动给料机、电石高效细碎机及后续的斗式提升机、振动筛。停止动作的间隔时间根据系统测试后确定；成品电石贮槽电石达到下限时，自动依次开启振动筛、斗式提升机、电石高效细碎机和电机振动给料机，开启动作的间隔时间根据系统测试后确定。加入到电石一级加料斗的电石是通过电石一级加料斗称重系统给出的上、下限信号进行自动控制的。该加料斗要一直保持存料状态，其料位不得低于下限的设定值，以确保电石二级加料斗中的电石是装满贮罐，在发生器中产生的乙炔气即使朝加料斗方向逆行流转，由于加料槽电石料层阻断了压力，并在二级加料斗上封入保证安全用的氮气，才能保证其安全运转。在电石一级加料斗电石到达上限时，自动依次停止螺旋给料机、斗式提升机，反之则依次启动斗式提升机和螺旋给料机，其停止和开启的间隔时间根据系统测试数据确定。1.2.2电石破碎及输送的安全为了防止发生器中产生的乙炔气朝着粉料方向逆行流转，在电石二级加料斗的上部必须封入保证安全的氮气，封入氮气的压力为大于发生器操作压力～。电石破碎和输送的系统必须要保持相应的密封，确保该系统一直处在正压氮气的保护之下，并根据生产地区的空气湿度情况确定电石破碎及输送系统的氮气置换、排放周期。粉料设备的连接应尽可能选用法兰面直联的形式，振动设备——电机振动给料机、振动筛这样的相对动态设备的联接应选择防止气体逸出的涂层帆布或橡胶软连接进行连接，以减少氮气的耗量。斗式提升机的下部均应配置氮气封入管，以确保系统氮气正压。1.2.3乙炔干式发生乙炔干式发生是在发生器内完成的，发生器为圆柱体钢制设备，内有10层层板和带有输送、搅拌功能的搅拌叶和搅拌棒，并...
