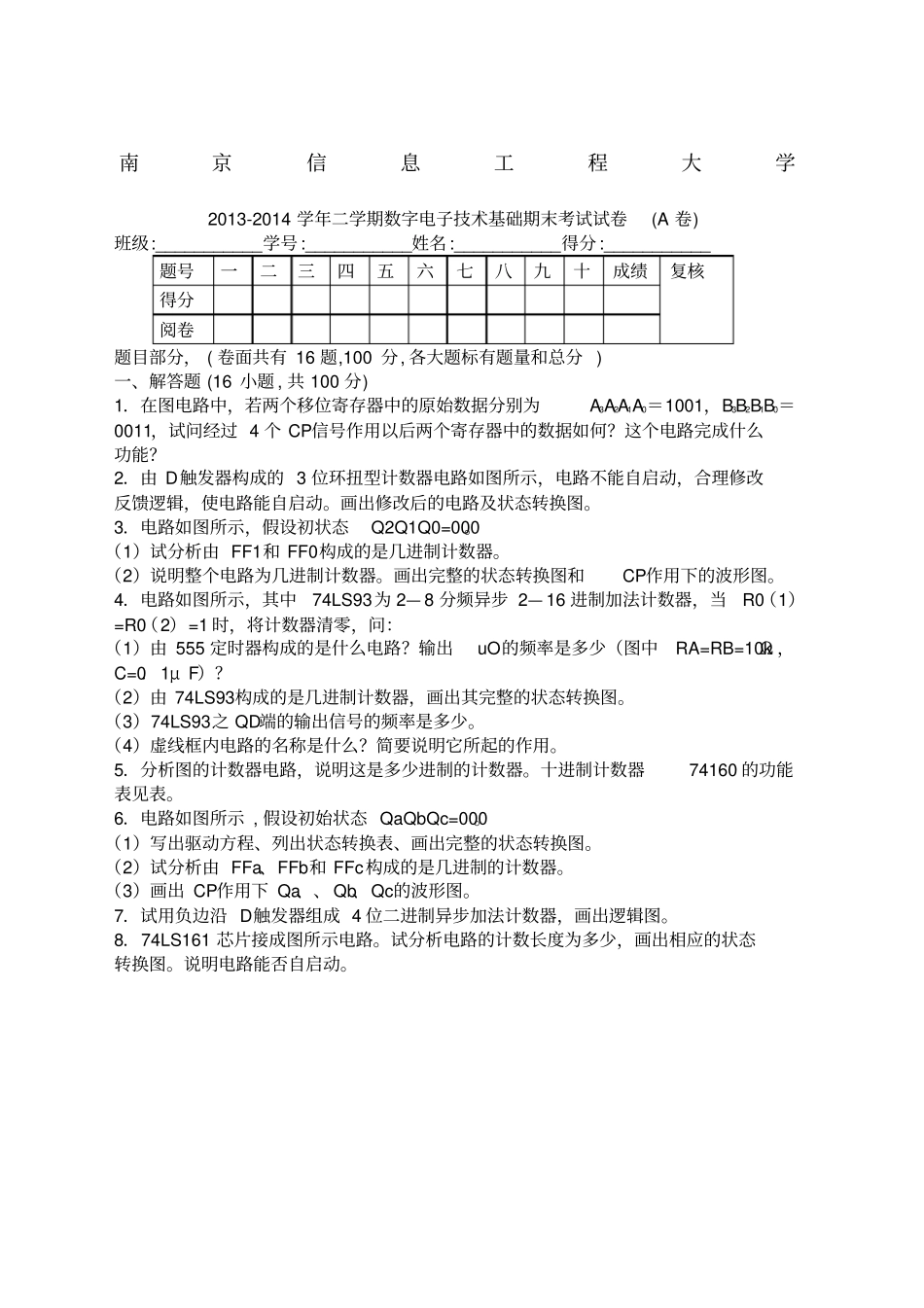

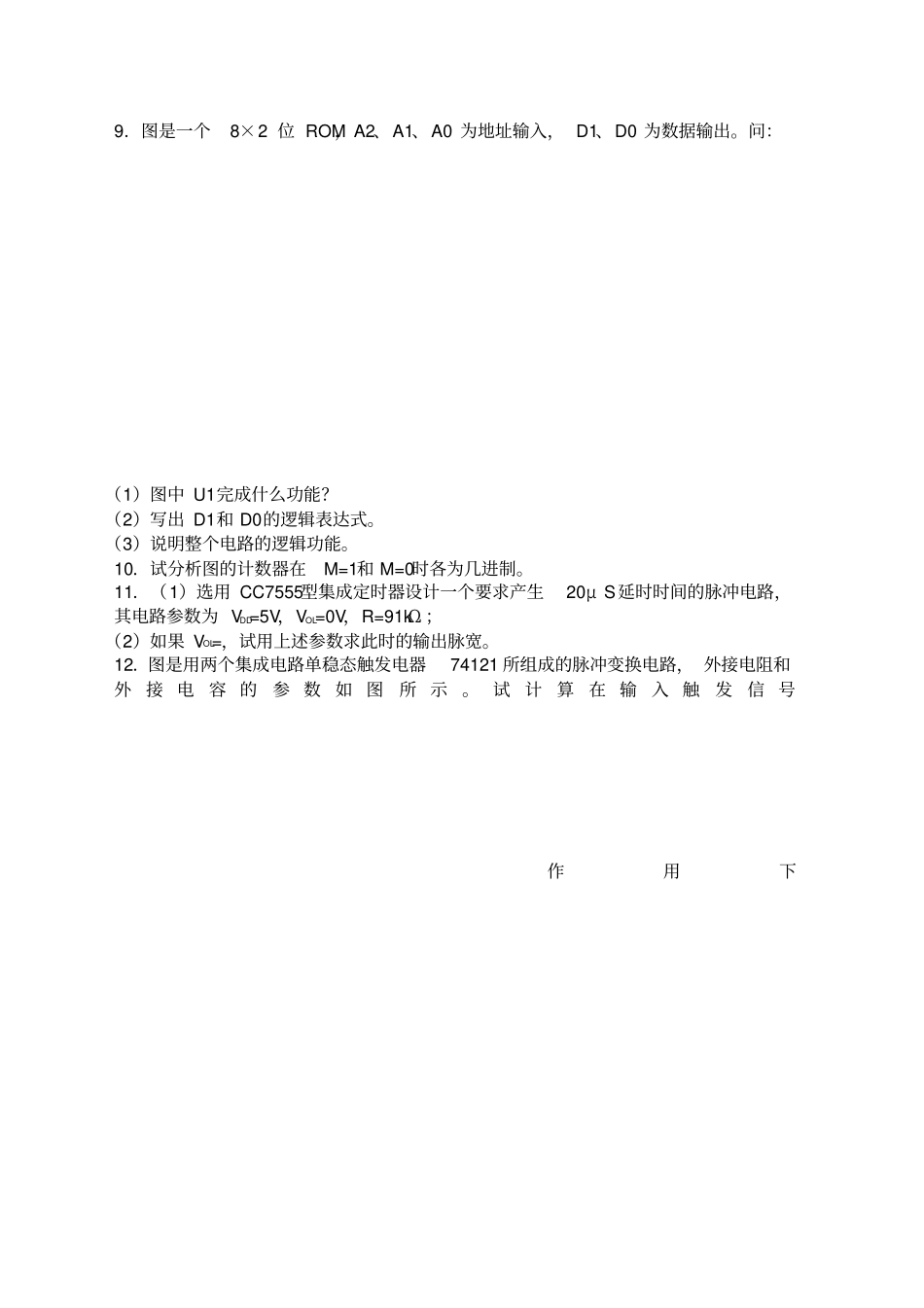

南京信息工程大学2013-2014学年二学期数字电子技术基础期末考试试卷(A卷)班级:___________学号:___________姓名:___________得分:___________题号一二三四五六七八九十成绩复核得分阅卷题目部分，(卷面共有16题,100分,各大题标有题量和总分)一、解答题(16小题,共100分)1．在图电路中，若两个移位寄存器中的原始数据分别为A3A2A1A0＝1001，B3B2B1B0＝0011，试问经过4个CP信号作用以后两个寄存器中的数据如何？这个电路完成什么功能？2．由D触发器构成的3位环扭型计数器电路如图所示，电路不能自启动，合理修改反馈逻辑，使电路能自启动。画出修改后的电路及状态转换图。3．电路如图所示，假设初状态Q2Q1Q0=000。（1）试分析由FF1和FF0构成的是几进制计数器。（2）说明整个电路为几进制计数器。画出完整的状态转换图和CP作用下的波形图。4．电路如图所示，其中74LS93为2—8分频异步2—16进制加法计数器，当R0（1）=R0（2）=1时，将计数器清零，问：（1）由555定时器构成的是什么电路？输出uO的频率是多少（图中RA=RB=10kΩ，C=0．1μF）？（2）由74LS93构成的是几进制计数器，画出其完整的状态转换图。（3）74LS93之QD端的输出信号的频率是多少。（4）虚线框内电路的名称是什么？简要说明它所起的作用。5．分析图的计数器电路，说明这是多少进制的计数器。十进制计数器74160的功能表见表。6．电路如图所示,假设初始状态QaQbQc=000。（1）写出驱动方程、列出状态转换表、画出完整的状态转换图。（2）试分析由FFa、FFb和FFc构成的是几进制的计数器。（3）画出CP作用下Qa、、Qb、Qc的波形图。7．试用负边沿D触发器组成4位二进制异步加法计数器，画出逻辑图。8．74LS161芯片接成图所示电路。试分析电路的计数长度为多少，画出相应的状态转换图。说明电路能否自启动。9．图是一个8×2位ROM，A2、A1、A0为地址输入，D1、D0为数据输出。问：（1）图中U1完成什么功能？（2）写出D1和D0的逻辑表达式。（3）说明整个电路的逻辑功能。10．试分析图的计数器在M=1和M=0时各为几进制。11．（1）选用CC7555型集成定时器设计一个要求产生20μS延时时间的脉冲电路，其电路参数为VDD=5V，VOL=0V，R=91kΩ；（2）如果VOL=，试用上述参数求此时的输出脉宽。12．图是用两个集成电路单稳态触发电器74121所组成的脉冲变换电路，外接电阻和外接电容的参数如图所示。试计算在输入触发信号作用下、输出脉冲的宽度，并画出与波形相对应的、的电压波形。的波形如图中所示。13．图中74LS161为2—16进制加法计数器，其进位允许端RC=QAQBQCQDT，AD6524为8位D/A转换器，当D7=1，其他各位均为“0”时，uo=-4V,时钟CP的频率为10kHZ。（1）计数器初态为QAQBQCQD=0110，画出计数器74LS161的状态转换图。（2）计算uo的频率及︱uo︱的最大值和最小值。（3）保证uo频率不变的前提下，为使︱uo︱的最小值变为，最大值变为6V，问应如何改变74LS161的接法来实现？14．在选择采样-保持电路外接电容器的容量大小时应考虑哪些因素？15．图是一个16×4位的ROM，A3、A2、A1、A0为地址输入，D3、D2、D1、D0是数据输出，若将D3、D2、D1、D0视为A3、A2、A1、A0的逻辑函数，试写出D3、D2、D1、D0的逻辑函数式。16．用一片256×8位的RAM产生如下一组组合逻辑函数列出ROM的数据表，画出电路的连接图，标明各输入变量与输出函数的接线端。南京信息工程大学2013-2014学年二学期数字电子技术基础期末考试试卷(A卷)答案部分，(卷面共有16题,分,各大题标有题量和总分)一、解答题(16小题,共100分)1．经过四个时钟信号作用以后，两个寄存器里的数据分别为：A3A2A1A0＝1100，B3B2B1B0＝0000。这是一个四位串行加法计数器。2．对题图进行分析，可得到下图所示的状态转换图，电路不能自启动。若将无效循环的环打开，使其中的状态码有1个在CP作用下能进入到有效状态的循环圈中，则电路就能够自启动了。本例中修改101的下一个状态，使之变为110，则可设计出新的反馈逻辑式，其具体的设计步骤如下：（1）画经过修改次态后电路的Qn+1的卡诺图。有效循环状态及相应的次态不变，无效状态010的次态不变，101的次态修改为110，画出的卡诺图如下图所示。（2）化...
