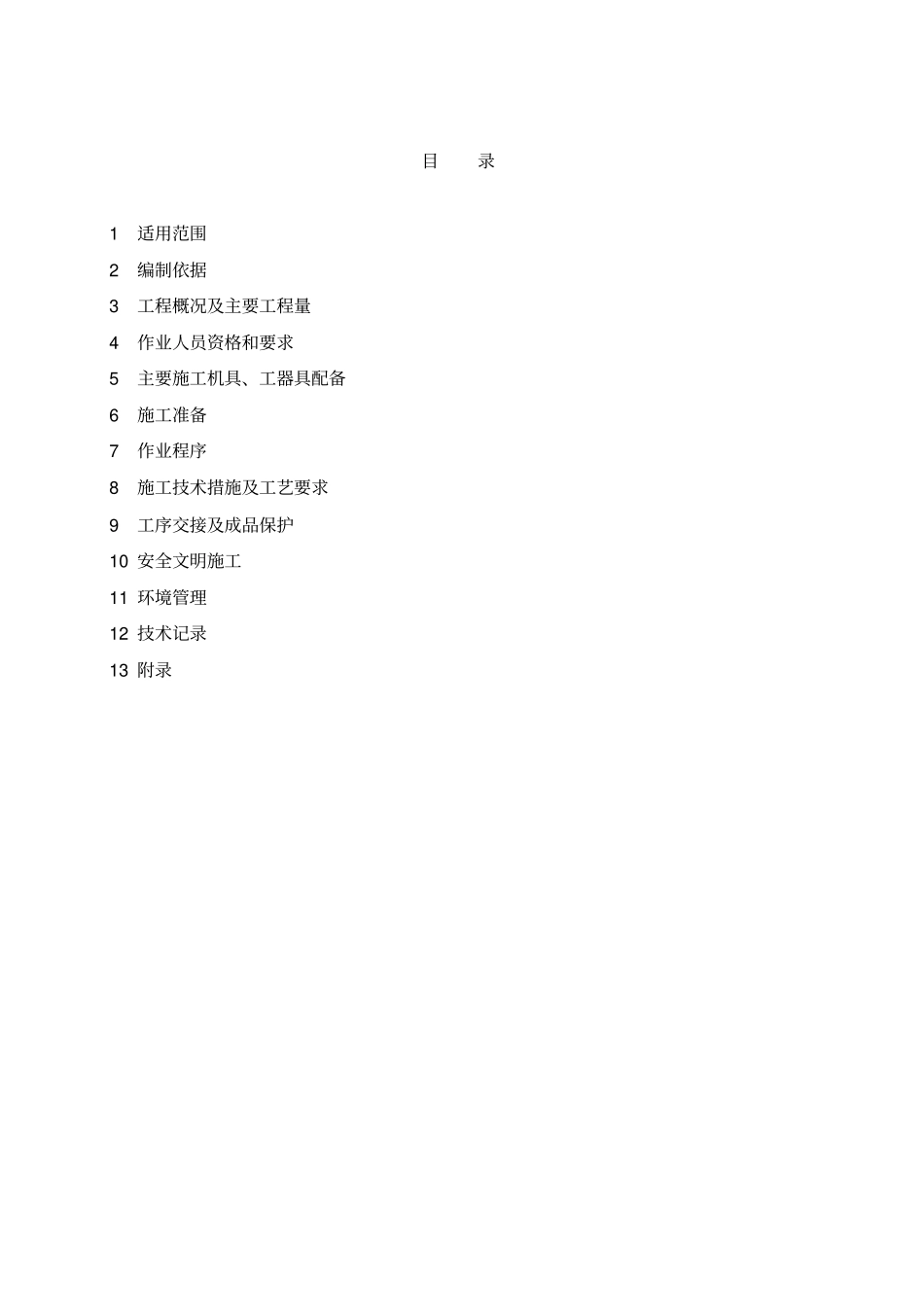

目录1适用范围2编制依据3工程概况及主要工程量4作业人员资格和要求5主要施工机具、工器具配备6施工准备7作业程序8施工技术措施及工艺要求9工序交接及成品保护10安全文明施工11环境管理12技术记录13附录----------------------------精品word文档值得下载值得拥有--------------------------------------------------------------------------精品word文档值得下载值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------1．适用范围本作业指导书适用于我公司承建的苏州工业园区北部燃机2×180MW热电联产工程全厂检修起吊设施的安装。2．编制依据2.1苏州工业园区北部燃机2×180MW热电联产工程汽机专业施工组织设计2.2《电力建设施工质量验收及评价规程》（汽机篇）DL/T5210.3-2009版2.3《电力建设施工及验收技术规范》(汽轮机机组篇)DLT5011-922.4《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20022.5《工程建设标准强制性条文》（电力工程部分）2011版中电联标准(2012)16号2.6江苏设计院相关土建图纸3．工程概况及主要工程量：3.1包括锅炉房、汽机房附属机械及辅助设备检修起吊设施，炉顶单轨吊等。3.2检修起吊设施安装范围包括：a生根节点安装；b工字钢拼装；c起吊设备安装；d阻进器安装；e静、动负荷试验。3.3具体工程量详见附表一。4．作业人员资格和要求。4.1参加施工人员必须认真熟悉图纸及制造厂家提供的技术资料、工艺要求。4.2参加施工人员必须身体健康，高空作业人员不得有不适登高的病症。4.3起重工、电工、竹工、电火焊工，必须持证上岗。4.4具体人员安排如下：序号名称数量1安装工62电焊工43起重工44竹工25．主要施工机具、工器具配备5.1履带吊50t1台试验合格----------------------------精品word文档值得下载值得拥有--------------------------------------------------------------------------精品word文档值得下载值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------5.2手拉葫芦2t6只试验合格5.3钢卷尺50m2把检定合格，并在有效期内5.4常用工器具若干完好、满足施工需要6．施工准备6.1主要材料设备准备：设备到货能够满足安装要求，且经检查合格；施工中所用材料已备齐，并有材料质量证明书。6.2技术准备6.2.1安装所需的图纸、资料齐全、图纸会审结束。6.2.2所有参加施工人员已进行安全、技术、质量交底。6.2.3单位工程开工报告已审批完。6.3施工现场条件准备6.3.1各设施的基础预埋件等已验收合格并办理移交签证。6.3.2起吊机械试吊合格。6.3.3道路畅通，施工场地清理干净，安全设施完善。7．作业程序安装工艺流程图见附录。8．作业方法工艺要求及质量标准8.1轨道设备安装8.1.1工字钢到货长度不足时需拼装。拼装工作在地面进行，其具体拼接方法、拼接接口误差应符合图纸技术要求；没有要求时，应参照《钢结构设计规定》进行加固。8.1.2工字钢安装。工字钢就位安装后，做到牢固可靠、无漏焊，工字钢应水平。起吊方法：借用5t卷扬机将工字钢吊到位后,用手拉葫芦接应,调正安装；工字钢生根各点受力应均匀，穿混凝土梁的螺栓与套管接触良好。8.1.3阻进器安装：阻进器安装时，注意位置、方向，最好在工字钢未吊前先装好，减少高空作业。8.1.4电动、手拉葫芦安装：电动葫芦在安装前，需对各机械部分进行检查、加油、确认无损伤。8.1.5穿钢丝绳必须保证钢丝绳头在滚筒终端固定可靠，当吊钩从安装高度落到零米或被吊物处时，滚筒上仍缠有不少于3圈的钢丝绳，起重钩在最高位置时滚筒上应能容纳----------------------------精品word文档值得下载值得拥有--------------------------------------------------------------------------精品word文档值得下载值得拥有--------------------------------------------------------------------------------------------------------------------...
