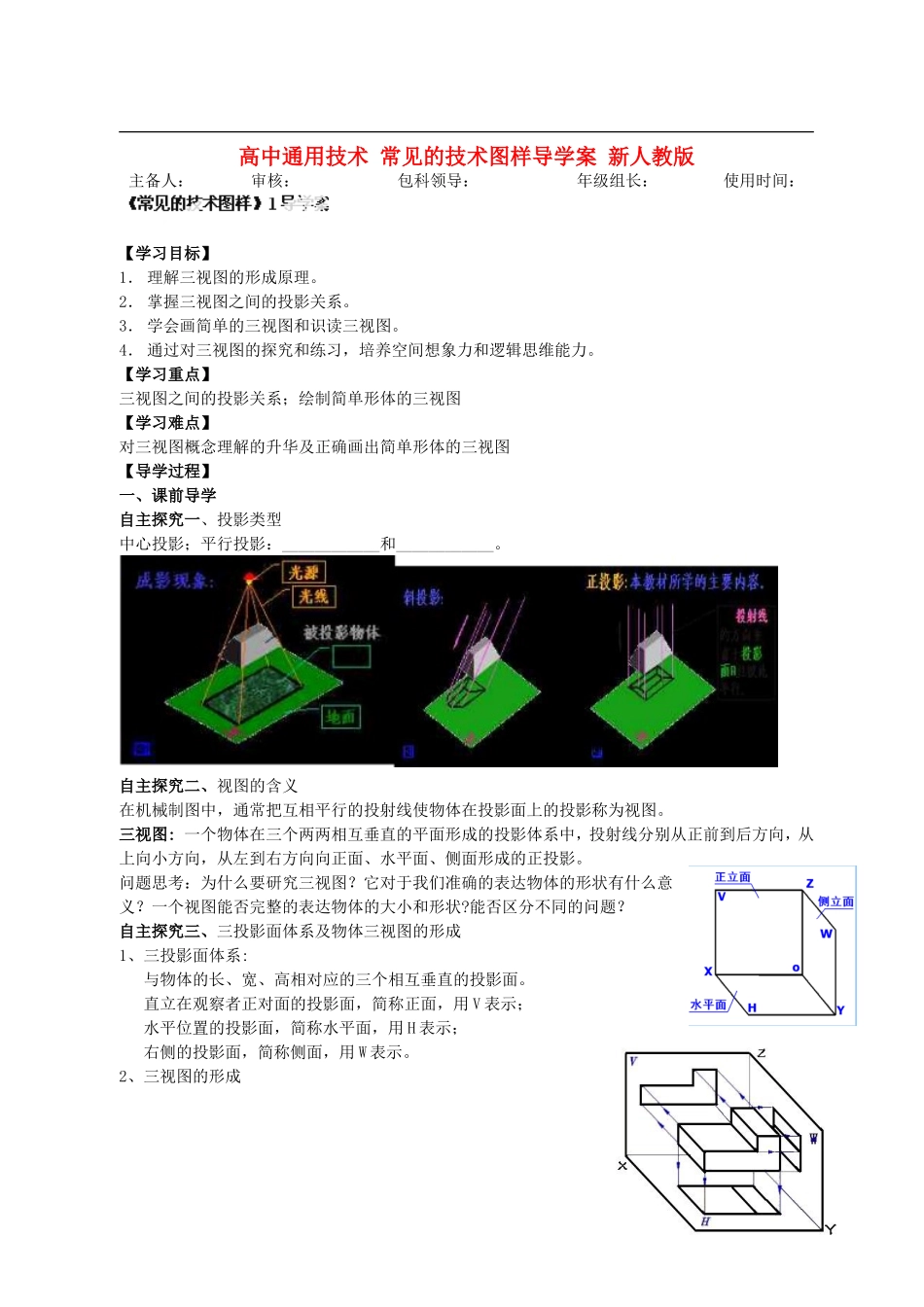

高中通用技术常见的技术图样导学案新人教版主备人：审核：包科领导：年级组长：使用时间：【学习目标】1．理解三视图的形成原理
2．掌握三视图之间的投影关系
3．学会画简单的三视图和识读三视图
4．通过对三视图的探究和练习，培养空间想象力和逻辑思维能力
【学习重点】三视图之间的投影关系；绘制简单形体的三视图【学习难点】对三视图概念理解的升华及正确画出简单形体的三视图【导学过程】一、课前导学自主探究一、投影类型中心投影；平行投影：____________和____________
自主探究二、视图的含义在机械制图中，通常把互相平行的投射线使物体在投影面上的投影称为视图
三视图:一个物体在三个两两相互垂直的平面形成的投影体系中，投射线分别从正前到后方向，从上向小方向，从左到右方向向正面、水平面、侧面形成的正投影
问题思考：为什么要研究三视图
它对于我们准确的表达物体的形状有什么意义
一个视图能否完整的表达物体的大小和形状
能否区分不同的问题
自主探究三、三投影面体系及物体三视图的形成1、三投影面体系:与物体的长、宽、高相对应的三个相互垂直的投影面
直立在观察者正对面的投影面，简称正面，用V表示；水平位置的投影面，简称水平面，用H表示；右侧的投影面，简称侧面，用W表示

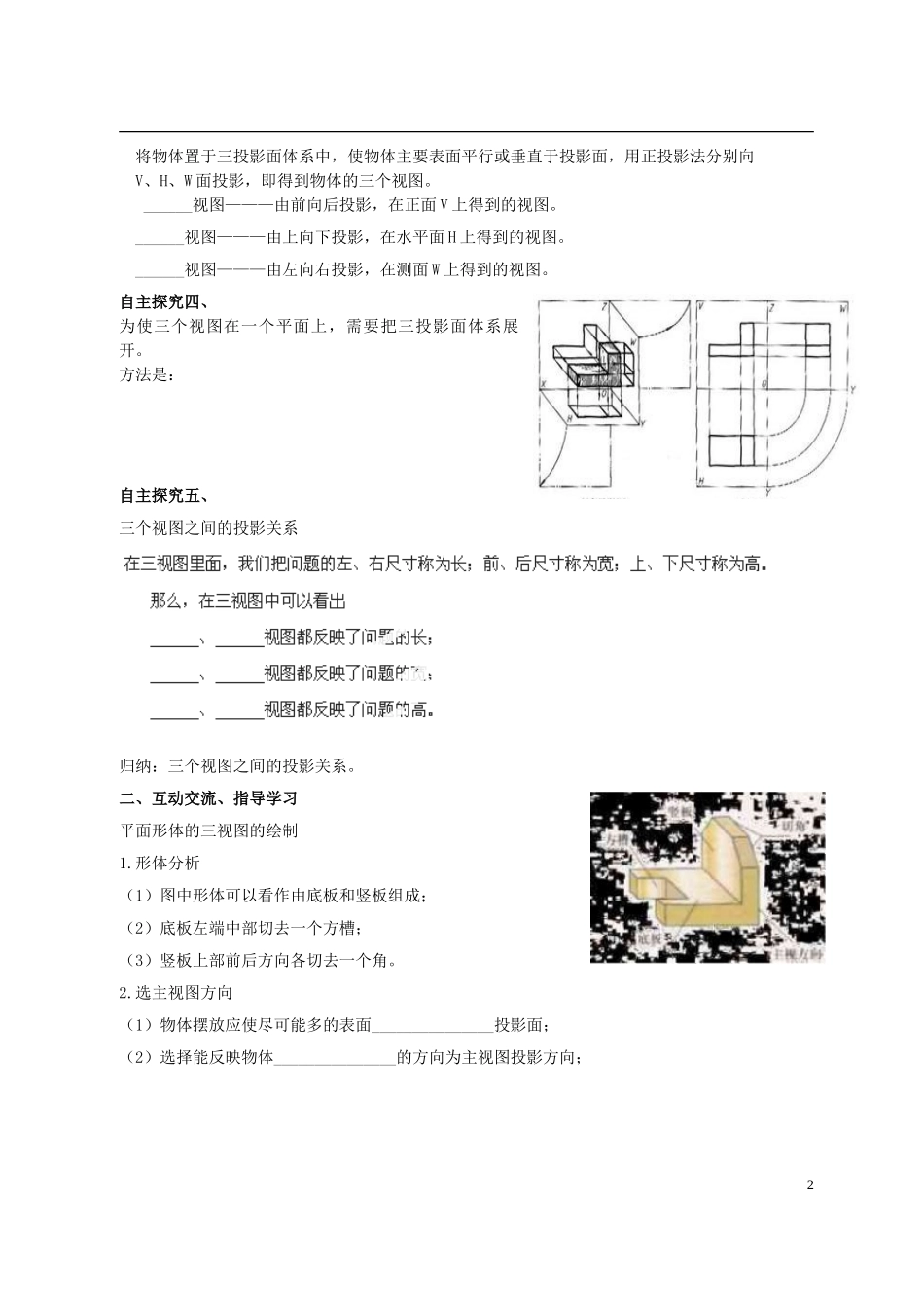

2、三视图的形成1将物体置于三投影面体系中，使物体主要表面平行或垂直于投影面，用正投影法分别向V、H、W面投影，即得到物体的三个视图
______视图———由前向后投影，在正面V上得到的视图
______视图———由上向下投影，在水平面H上得到的视图
______视图———由左向右投影，在测面W上得到的视图
自主探究四、为使三个视图在一个平面上，需要把三投影面体系展开
方法是：自主探究五、三个视图之间的投影关系归纳：三个视图之间的投影关系

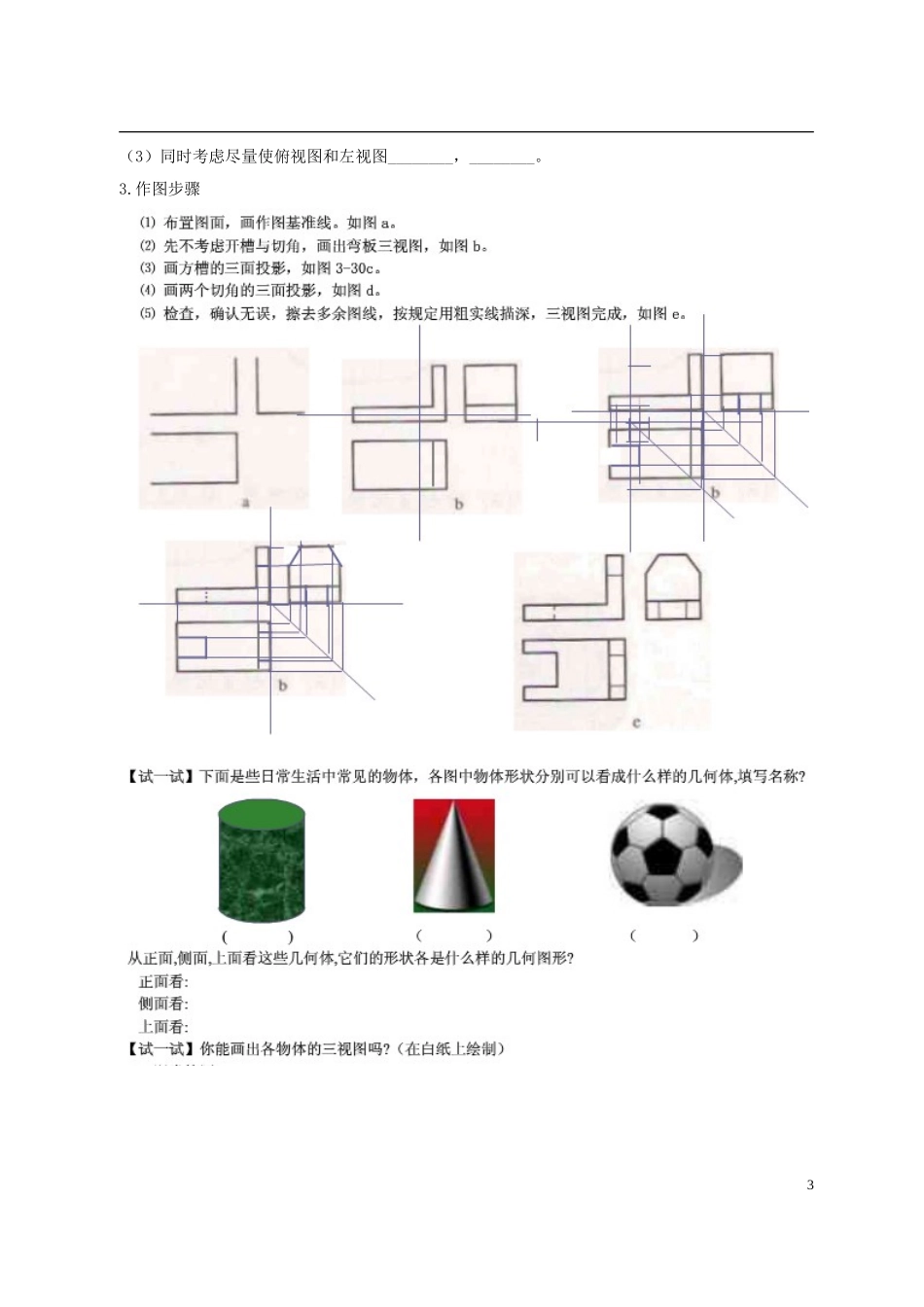

二、互动交流、指导学习平面形体的三视图的绘制1
形体分析（1）图中形体可以看作由底
