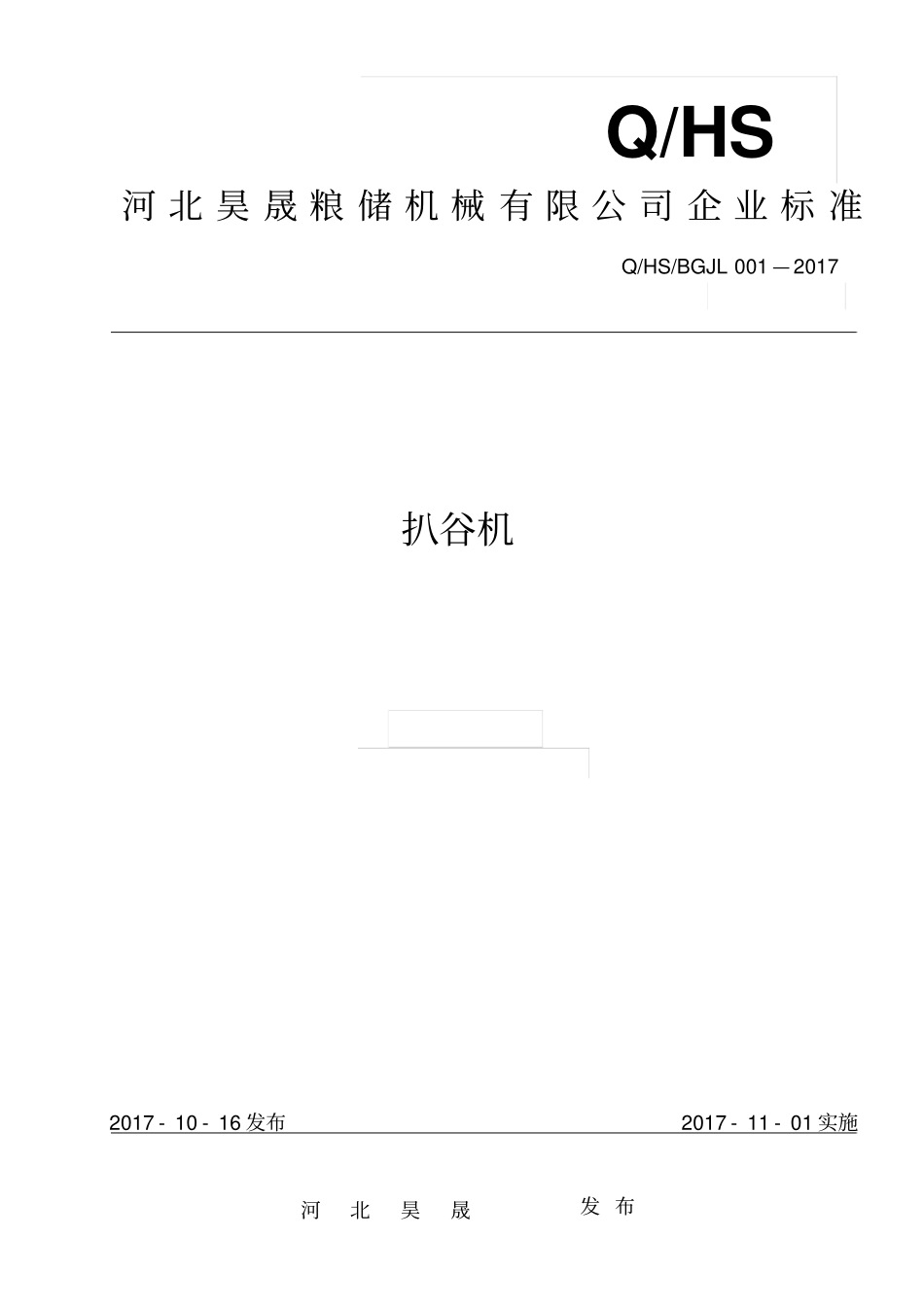

Q/HS河北昊晟粮储机械有限公司企业标准Q/HS/BGJL001—2017扒谷机2017-10-16发布2017-11-01实施河北昊晟发布Q/JL001—2017I目次前言................................................................................II1范围..............................................................................12规范性引用文件....................................................................13产品分类与命名....................................................................14技术条件..........................................................................25试验方法和试验规则................................................................56标准、运输、贮存.................................................................10Q/JL001—2017II前言本标准起草单位：昊晟粮储机械有限公司。本标准主要起草人：曹静、韩小涛、范国防、安志强、刘社会、唐建飞、许超Q/JL001—20171扒谷机1范围本标准规定了扒谷机系列的产品命名与分类、技术要求、试验方法、检验规则、标志、运输及贮存。本标准适应于输送散状物料扒谷机。本标准适用于我公司生产的系列扒谷机。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T985气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB/T986埋孤焊焊缝坡口基本形式和尺寸GB/T2347液压泵及马达公称排量系列GB/T2348液压气动系统及元件，缸内径及活塞杆外径GB/T9439灰铸铁件GB/T10595带式输送机3产品分类与命名移动式扒谷机HSBG□-□类型：翼轮、转向链条式、液压多功能输送带：500、650、800、1000mm扒谷机代号昊晟标识4技术条件4.1扒谷机应符合本标准的要求并按照规定程序批准的图样和技术文件制造。4.2扒谷机中钢板件及型钢的下料件不得有裂纹、凹纹、皱纹等缺陷，并应清除毛刺。4.3扒谷机中铸件应符合GB/T9439的规定。重要部件应消除内应力。4.4金属结构焊接件应符合GB/T985的规定，焊缝不得有烧穿、裂纹、未熔合等缺陷。Q/JL001—201724.5所有零部件必须经检验合格，配套件、外协件必须有合格证书方可进行装配。4.6滚筒4.6.1滚筒外圆加工后滚筒壁厚差和最小壁厚应属合表1要求表1mm壁厚b4壁厚差1最小壁厚（b-1）34.6.2滚筒外圆偏差为1.5mm。表面不允许有裂纹、裂痕、凹坑等缺陷。4.6.3驱动滚筒为覆胶滚筒，其胶面与筒皮应贴牢，不许有脱层、起泡等缺陷。其物理性能面胶达到表2，底胶达表3的要求。表2mm项目指标拉伸强度/Mpa≥20拉断伸长率/%≥300拉断永久变形/%≤23邵氏A型硬度/HA/驱动滚筒60～70邵氏A型硬度/HA/改向滚筒50-60表3mm项目指标拉伸强度/Mpa≥30拉断伸长率/%≥300底胶与金属粘合强度/Mpa≥4.04.6.4滚筒装配时，轴承与轴承座油腔中应充入锂基润滑脂，轴承充油量为轴承间隙的2/3。轴承座油腔应充满。4.6.5滚筒装配后，其外圆跳动为0.5mm。覆胶滚筒为1mm。4.7托辊4.7.1托辊装配时轴承和密附圈中应注入锂基润滑脂。4.7.2托辊外圆径向跳动为0.7mm。Q/JL001—201734.7.3在托辊辊子轴上施加1500N转向载荷后，辊子筒体与轴不得脱落。4.7.4托辊辊子装配后在250N的径向压力下，辊子以550r/min旋转，侧其阻力，其值不应大于2.5N。4.7.5托辊辊子在规定高度水平和垂直跌落试验后辊子零件应满足下列要求。a、辊子零件和焊缝不应产生损伤与裂纹，配合处不得有松动。b、辊子的轴向位移量不大于1.5mm。4.7.6托辊辊子以550r/min旋转时，其防尘、防水性能达到下列要求。防尘托辊在具有煤尘的容器内，连续运转200小时后、煤尘不得进入轴承润滑脂内。4.8升降装置4.8.1支撑架的受压液压杆件的直线度为1.5mm。4.8.2支撑架上的各同位孔轴线必须相互平行，其平行度为0.9mm。4.8.3升降装置运动部分应灵活，不得有别劲和卡碰现象。4.9行轮组胶轮的橡胶物机械性能达到下列要求：a、扯断强度≥11mpab、扯断伸长率≥205%c、硬度为75～90度（邵氏）d、磨耗减量≤0.8cm3/161km。4.10导料槽成型...
