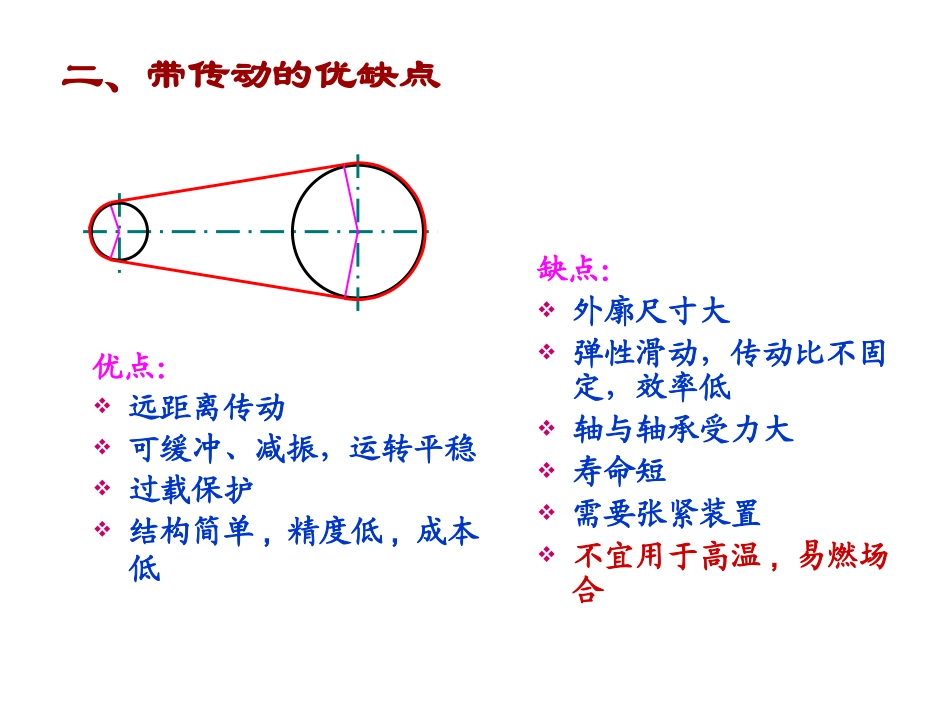

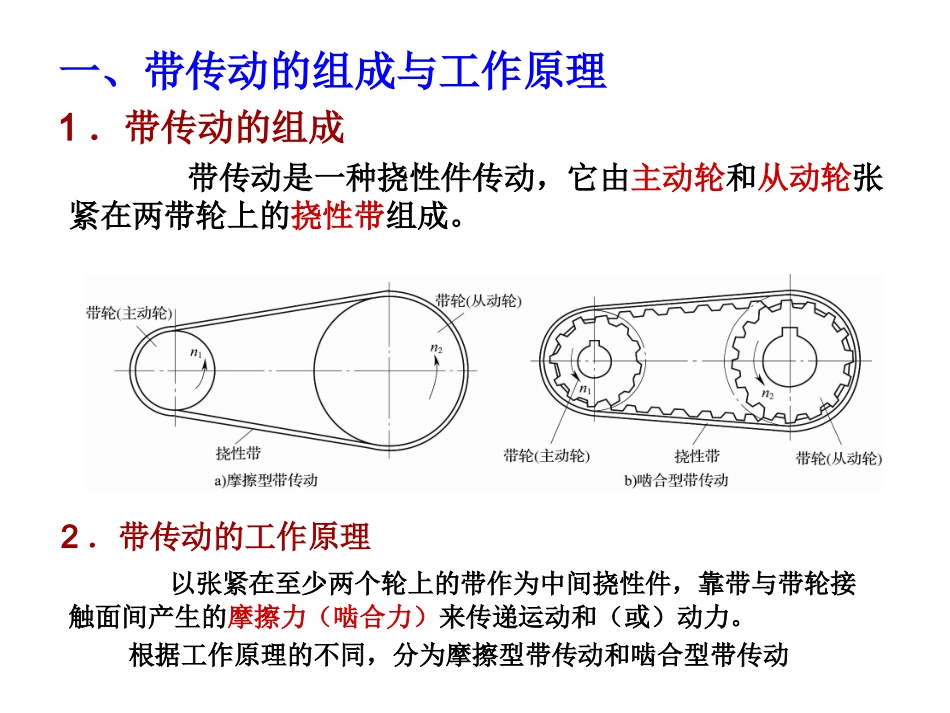

项目二认识带传动项目二认识带传动跑步机手扶拖拉机粉碎机一、带传动的组成与工作原理1．带传动的组成带传动是一种挠性件传动，它由主动轮和从动轮张紧在两带轮上的挠性带组成。2．带传动的工作原理以张紧在至少两个轮上的带作为中间挠性件，靠带与带轮接触面间产生的摩擦力（啮合力）来传递运动和（或）动力。根据工作原理的不同，分为摩擦型带传动和啮合型带传动二、带传动的优缺点优点：远距离传动可缓冲、减振，运转平稳过载保护结构简单,精度低,成本低缺点：外廓尺寸大弹性滑动，传动比不固定，效率低轴与轴承受力大寿命短需要张紧装置不宜用于高温,易燃场合三、带传动的类型、特点及应用如：农业机械的脱粒机或磨粉机如：车床、铣床、钻库等工作机械的动力传动。二、带传动的类型和特点1.摩擦型带传动图示图示（3）多楔带图示图示平带横截面积为矩形，内侧面为工作面。常用于高速、传动中心距较大的场合。如：农业机械的脱粒机和磨粉机。V带横截面积为梯形，两侧面为工作面。承载能力大，为平带的3倍，使用寿命长。用于机械传动上。如：车床、铣床、钻床等工作机械动力传动圆带横截面积为圆形，内侧面为工作面。常用于低速、轻载的机械。如：缝纫机、真空吸尘器等。（4）圆带（1）平带（2）V带四、带传动的传动比机构中瞬时输入角速度与输出角速度的比值称为机构的传动比。带传动的传动比就是主动轮转速n1与从动轮转速n2之比，用公式表示为：式中n1、n2——主、从动轮的转速，r/min；d1、d2——主、从动轮的直径，mm。V带传动——由一条或数条V带和V带带轮组成的摩擦传动。V带1）、V带的结构标准的普通V带都制成无接头的环形带。其截面为等腰梯形，工作面为两侧面。承载部分的结构主要有两种：帘布结构：抗拉强度高，制造方便，但柔软性差，适用于载荷较大的传动。绳芯结构：柔软性好，易弯，但抗拉强度低。适用转速较高、带轮直径较小的场合；但承载能力没有帘布结构的传动带高。其结构主要包括：承载（强力）层：位于中间。承受拉力的主要部分，覆有缓冲材料。顶胶层（拉伸层）：位于承载层上方，带在弯曲时产生拉伸变形底胶（压缩层）：位于承载层下方，在弯曲时产生压缩变形包布层：保护层，要求耐磨，常用带有橡胶的帆布制成。（一）、V带V带传动2）普通V带的型号及标记型号：普通V带：楔角为400，相对高度为0.7的V带。截面尺寸已标准化按截面尺寸由小到大分为：YZABCDE截面积由小到大普通V带的型号分为：Y、Z、A、B、C、D、E七种传动能力由小到大窄V带：绳芯结构的V带有Z、A、B、C四种型号，标记：由带型、基准长度和标准编号组成普通V带的标记中性层——V带绕带轮弯曲时，其长度和宽度均保持不变的层面。基准长度Ld——在规定的张紧力下，沿V带中性层量得的周长，又称为公称长度。标记示例：V带轮的典型结构有：实心式、腹板式、孔板式和轮辐式。腹板式(含孔板式)－dd<300mm；V带轮的结构实心式－dd≤2.5d(d为轴颈直径)轮辐式－dd>300mm；§1－2V带传动（二）．V带带轮实心式腹板式孔板式轮辐式与V带配合的带轮称为V带带轮（三）、V带传动的主要参数1）．普通V带的截面尺寸顶宽b中性层节宽bp高度h相对高度h/bpV带的型号分为：Y、Z、A、B、C、D、E七种YZABCDE截面逐渐增大2）．V带带轮的基准直径ddV带带轮的基准直径dd——带轮上与所配用V带的节宽bp相对应处的直径。V带带轮的基准直径ddV带带轮的基准直径（基准长度）dd标准系列值槽型YZABCDE最小直径ddmin205075125200355500dd的范围20~12550~63075~800125~1125200~2000355~2000500~2500dd的标准系列值71、75、100、125、140、150、160、180、200、212、224、236、250、280、300、315、400、500、530、630、710、8001000、1060、1250、1400、1600、1800、2000、2240、25003）．V带传动的传动比id1d22112ddnnidd1——主动轮基准直径，mmdd2——从动轮基准直径，mmn1——主动轮的转速，r/minn2——从动轮的转速，r/min普通V带传动的传动比i≤7平带传动：通常传动比为i≤5。4）．小带轮的包角α1包角——带与带轮接触弧所对应的圆心角。包角的大小反映了带与带轮轮缘表面间接...
