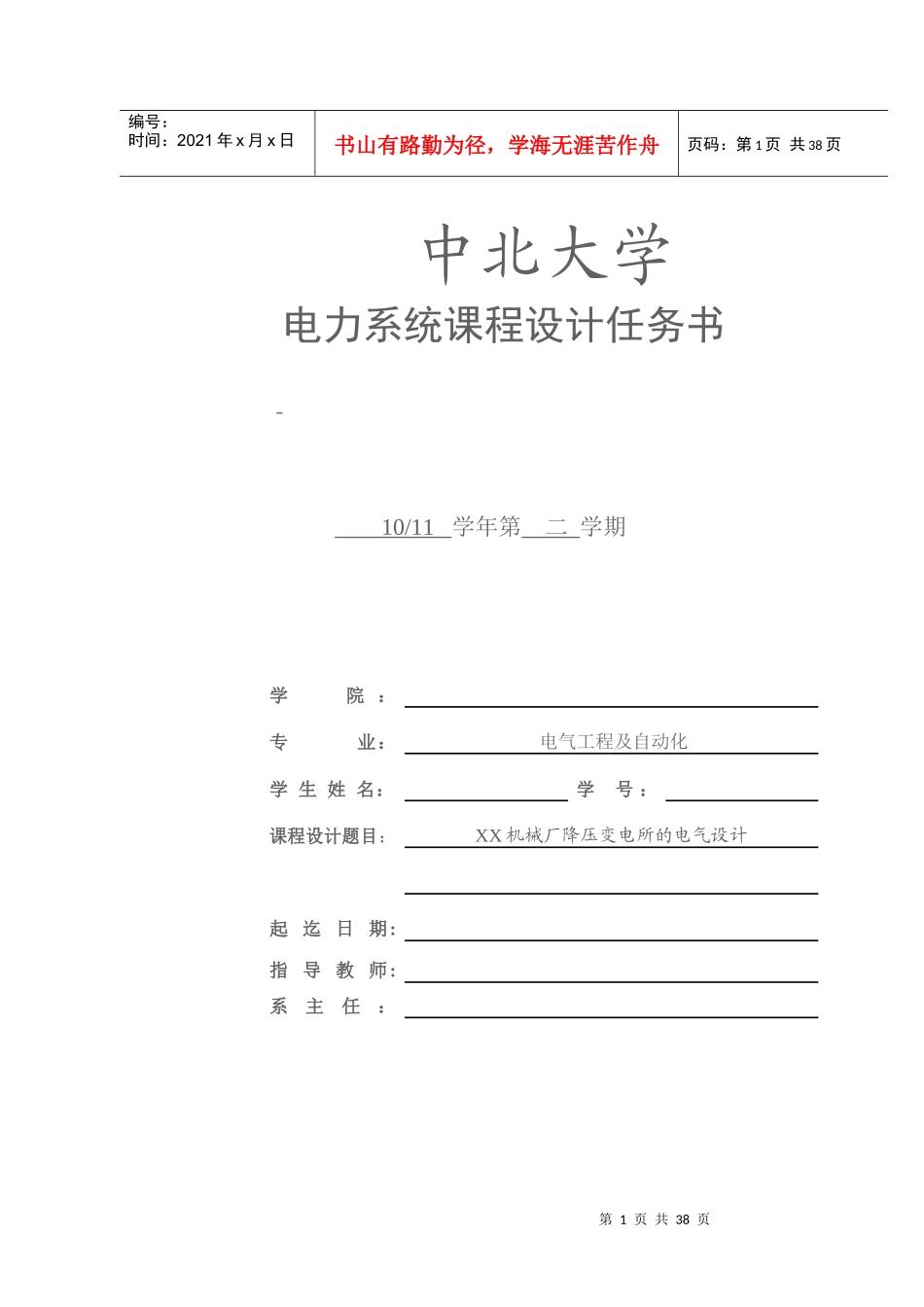

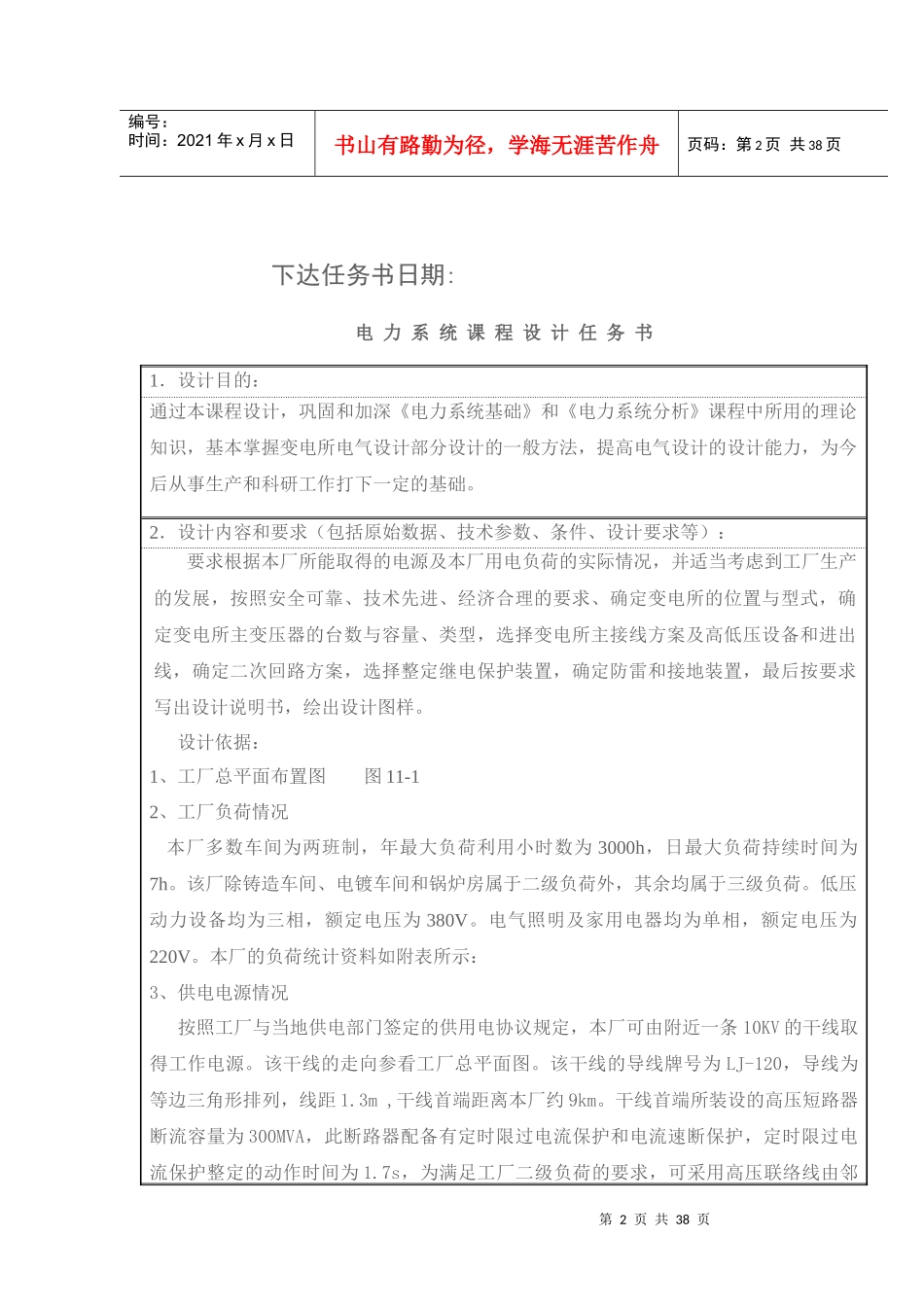

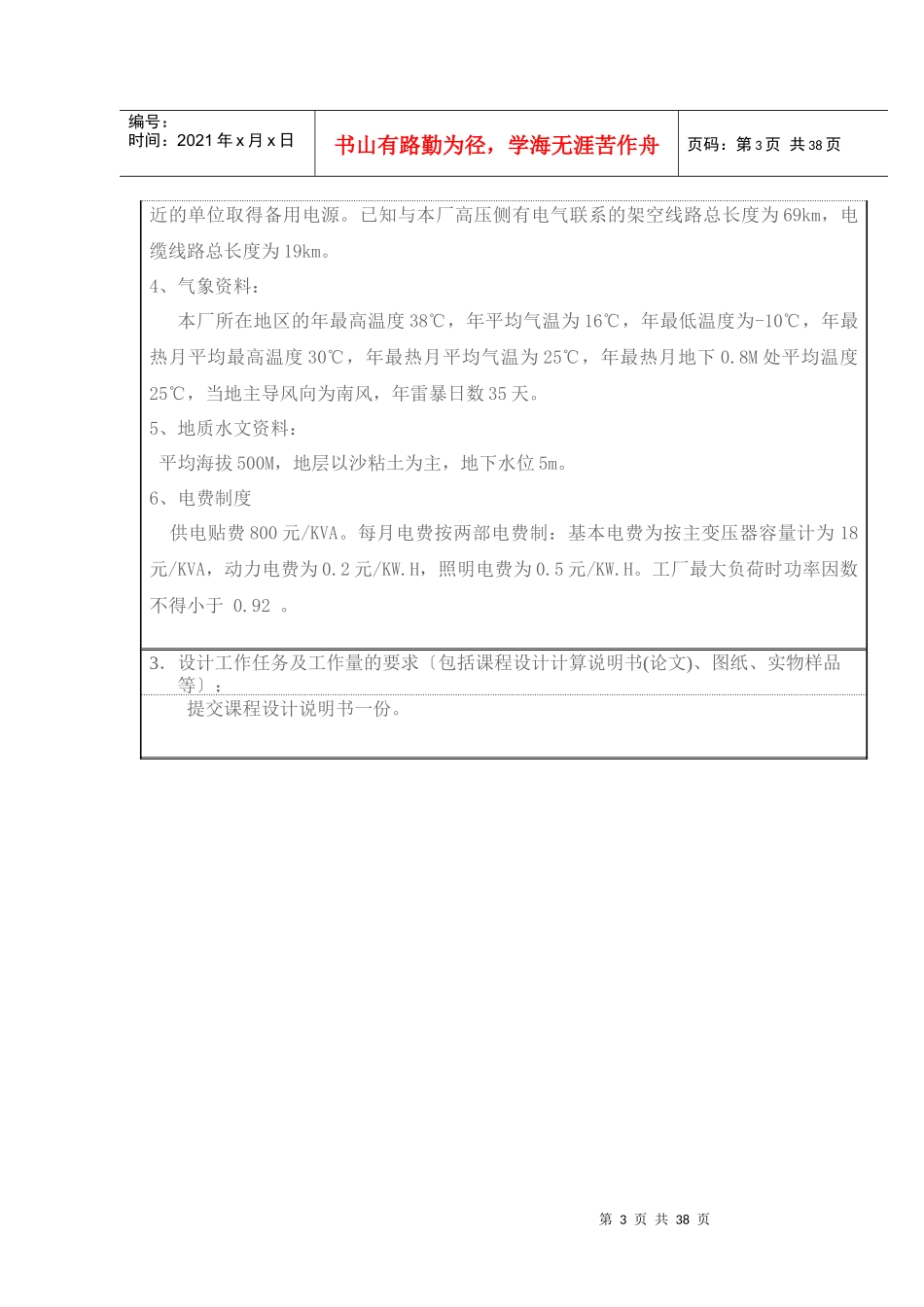

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页中北大学电力系统课程设计任务书10/11学年第二学期学院：专业：电气工程及自动化学生姓名：学号：课程设计题目：XX机械厂降压变电所的电气设计起迄日期:指导教师:系主任：第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页下达任务书日期:电力系统课程设计任务书1．设计目的：通过本课程设计，巩固和加深《电力系统基础》和《电力系统分析》课程中所用的理论知识，基本掌握变电所电气设计部分设计的一般方法，提高电气设计的设计能力，为今后从事生产和科研工作打下一定的基础。2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）：要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求、确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护装置，确定防雷和接地装置，最后按要求写出设计说明书，绘出设计图样。设计依据：1、工厂总平面布置图图11-12、工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时数为3000h，日最大负荷持续时间为7h。该厂除铸造车间、电镀车间和锅炉房属于二级负荷外，其余均属于三级负荷。低压动力设备均为三相，额定电压为380V。电气照明及家用电器均为单相，额定电压为220V。本厂的负荷统计资料如附表所示：3、供电电源情况按照工厂与当地供电部门签定的供用电协议规定，本厂可由附近一条10KV的干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线牌号为LJ-120，导线为等边三角形排列，线距1.3m,干线首端距离本厂约9km。干线首端所装设的高压短路器断流容量为300MVA，此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为1.7s，为满足工厂二级负荷的要求，可采用高压联络线由邻第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页近的单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为69km，电缆线路总长度为19km。4、气象资料：本厂所在地区的年最高温度38℃，年平均气温为16℃，年最低温度为-10℃，年最热月平均最高温度30℃，年最热月平均气温为25℃，年最热月地下0.8M处平均温度25℃，当地主导风向为南风，年雷暴日数35天。5、地质水文资料：平均海拔500M，地层以沙粘土为主，地下水位5m。6、电费制度供电贴费800元/KVA。每月电费按两部电费制：基本电费为按主变压器容量计为18元/KVA，动力电费为0.2元/KW.H，照明电费为0.5元/KW.H。工厂最大负荷时功率因数不得小于0.92。3．设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕：提交课程设计说明书一份。第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页附表1-1工厂负荷统计资料厂房编号厂房名称负荷类别设备容量/KW需要系数Kd功率因数cosΦ1铸造车间动力2600.360.69照明7.50.81.02锻压车间动力3200.250.64照明7.50.81.03金工车间动力3600.250.62照明60.851.04工具车间动力3100.280.63照明8.50.71.05电镀车间动力2000.450.75照明6.50.831.04．主要参考文献：1刘介才，工厂电气设计指导.北京：机械工业出版社5．工作计划及进度：2011年6月13日~6月15日负荷计算与无功补偿6月16~6月17日确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型6月18日~6月21日确定变电所主接线方案及高低压电气设备和进出线，确定防雷和接地装置6月22日~6月24日编写课程设计报告，答辩或成绩考核系主任审查意见：签字：年月日第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页6热处理车间动力1550.50.75照明70.81.07装配车间动力1200.350.68照明7.20.81.08机修车间动力1650.260.68照明4.50.81.09锅炉房动力750.650.75照明1.60.751.010仓库动力200.360...
