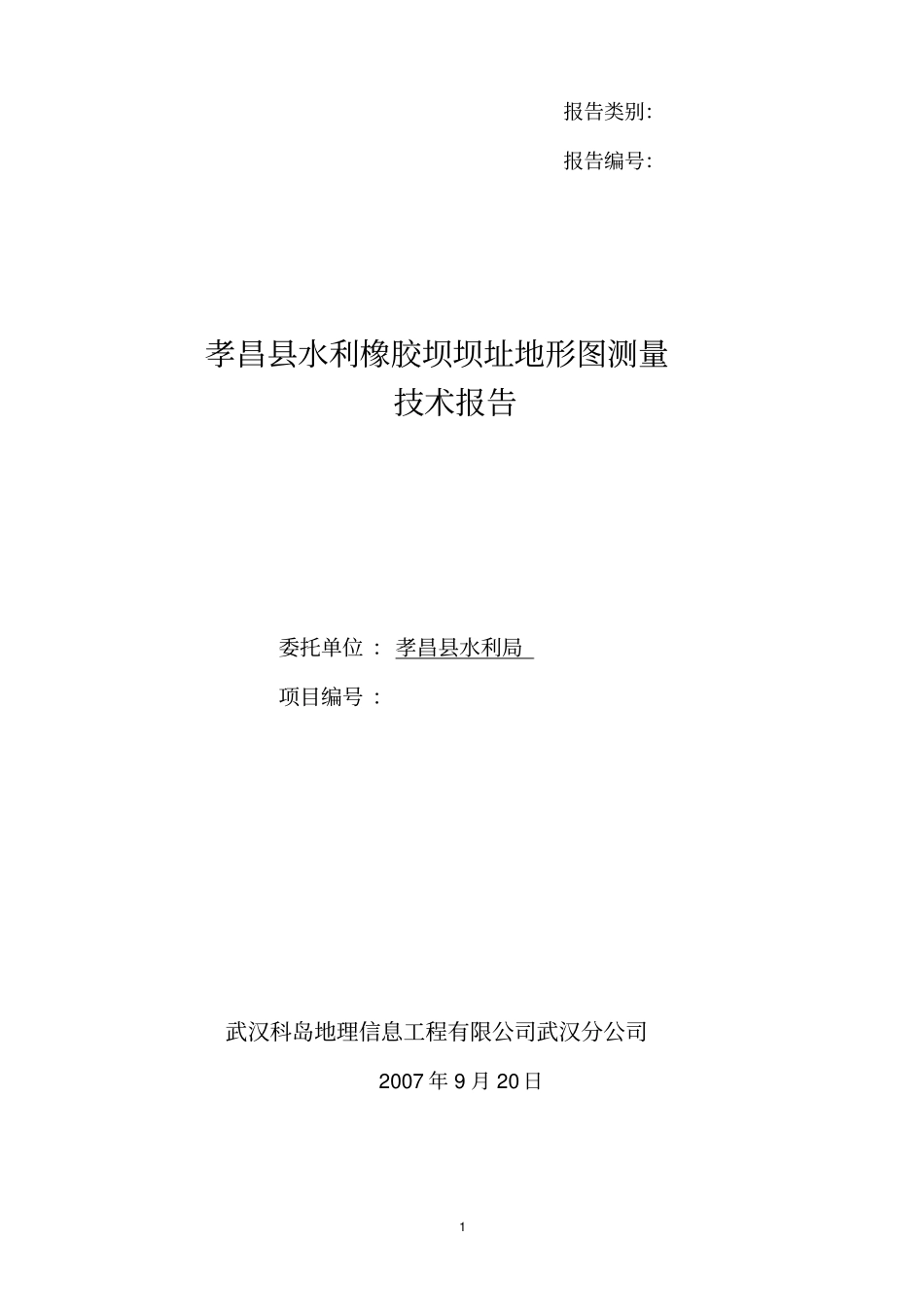

孝昌县水利地形图测量技术报告VIP免费

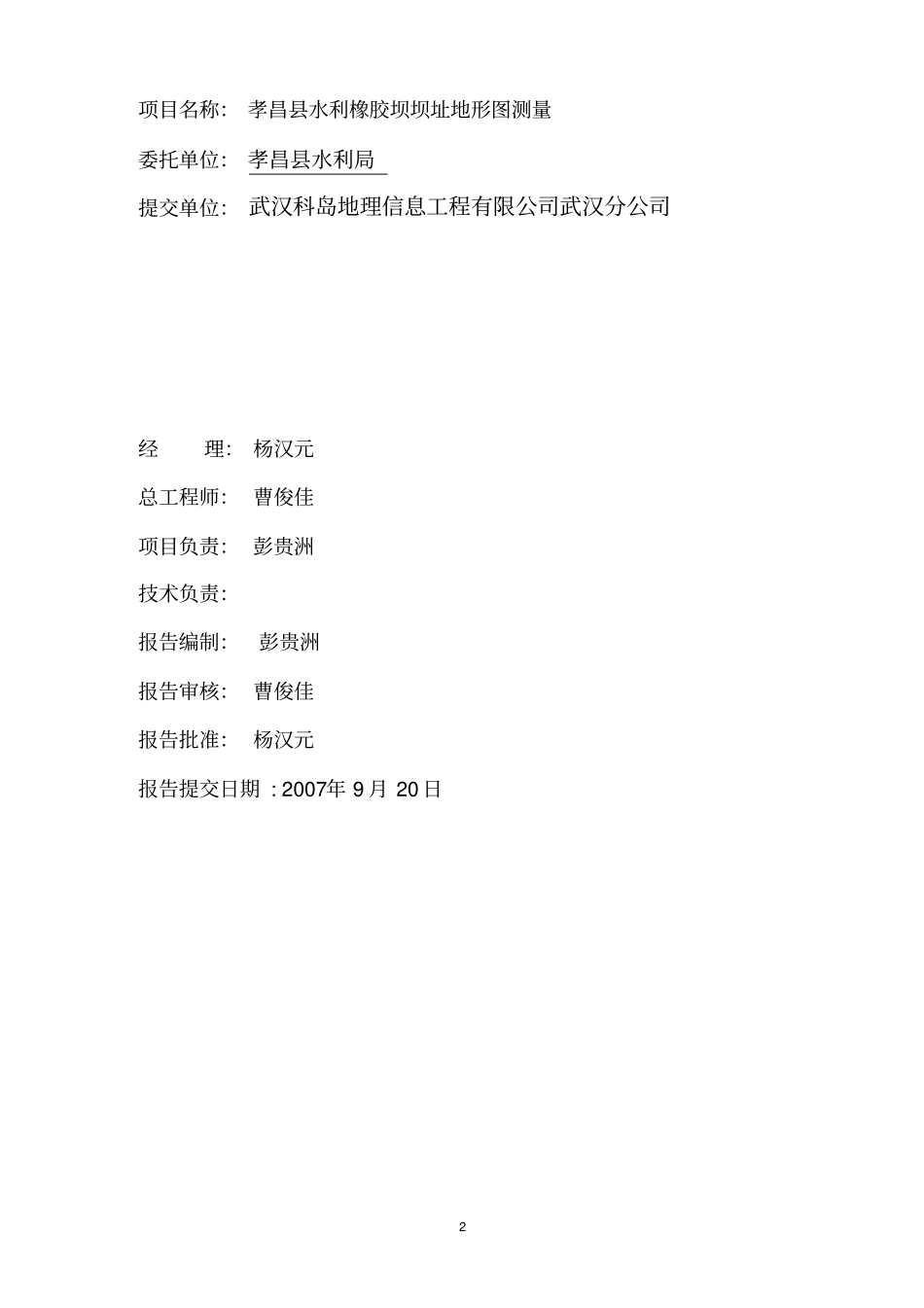

1报告类别：报告编号：孝昌县水利橡胶坝坝址地形图测量技术报告委托单位：孝昌县水利局项目编号：武汉科岛地理信息工程有限公司武汉分公司2007年9月20日2项目名称：孝昌县水利橡胶坝坝址地形图测量委托单位：孝昌县水利局提交单位：武汉科岛地理信息工程有限公司武汉分公司经理：杨汉元总工程师：曹俊佳项目负责：彭贵洲技术负责：报告编制：彭贵洲报告审核：曹俊佳报告批准：杨汉元报告提交日期:2007年9月20日3目录1、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41.1、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41.2、工作内容及完成情况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41.3、执行的技术标准和依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41.4、坐标系统和高程系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52、已有的资料分析及利用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53、控制测量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.1、E级GPS控制测量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.1.1、E级GPS点选点及埋设⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.1.2、E级GPS点的编号⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.1.3、E级GPS点的外业观测及满足的技术要求⋯⋯⋯⋯⋯⋯⋯⋯63.1.4、E级GPS点的平差计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73.1.5、E级GPS点的精度统计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯74、高程控制测量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯124.1、高程系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯144.2、布设方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯144.3、水准网满足下列要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯144.4、观测仪器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯144.5、观测技术要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯164.6、平差计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯165、数字化地形图测绘⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯145.1、地形图的分幅⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯145.2、测图比例尺及基本等高距⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯145.3、数据采集⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯145.4、地形测绘内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯145.5、图上各种要素的表示原则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯165.6、地物归层⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯165.7、地形图检查⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯166、资源配置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯167、技术结论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯188、资料提交⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯189、GPS平差报告10、水准平差报告4孝昌县水利橡胶坝坝址地形图测量技术报告１、概述为改造孝昌县城市环境，结合孝昌县城市整体规划发展的需要，孝昌县水利局拟在孝昌县花园镇西环河上建一橡胶坝。武汉科岛地理信息工程有限公司武汉分公司受孝昌县水利局委托，对孝昌县花园镇环河段进行了1：1000地形图测绘及坝址以上河道壅水低凹区域按指定高程进行了水涯线测绘。1.1工程概况测区位于孝昌县花园镇，测区南至孝昌县石油库南端围墙，北至花园西大桥，东边以环河拦水墙向东60-80米，西至中南冶勘技校东围墙、604队、黄家湾以东一线。测区河道东侧属孝昌县老城区，测区内有孝昌县二建公司、花园镇社会保障服务站、花园派出所、花园集贸市场、花园一小、花园镇中等单位及部分民宅，房屋密集，施测工作难度较大，河道西侧林木发育，通视条件差，西侧边界为中南冶勘技校、604队部及黄家湾。河道中间有多处取沙区。河道壅水区有一河床汊道，增大了测区难度。测区内交通较为便利。整个测区的地形北高南低，测区内海拔最高为44米，海拔最低为31米。该工程外业工作于2007年8月30日开工，至2007年9月20日工程全部结束。1.2工作内容及完成的工作量51.2.1E级GPS控制点10个点1.2.2四等水准3.9KM；1.2.31:1000数字化地形图测绘共计1.03Km2；雍水区2.03Km21....
