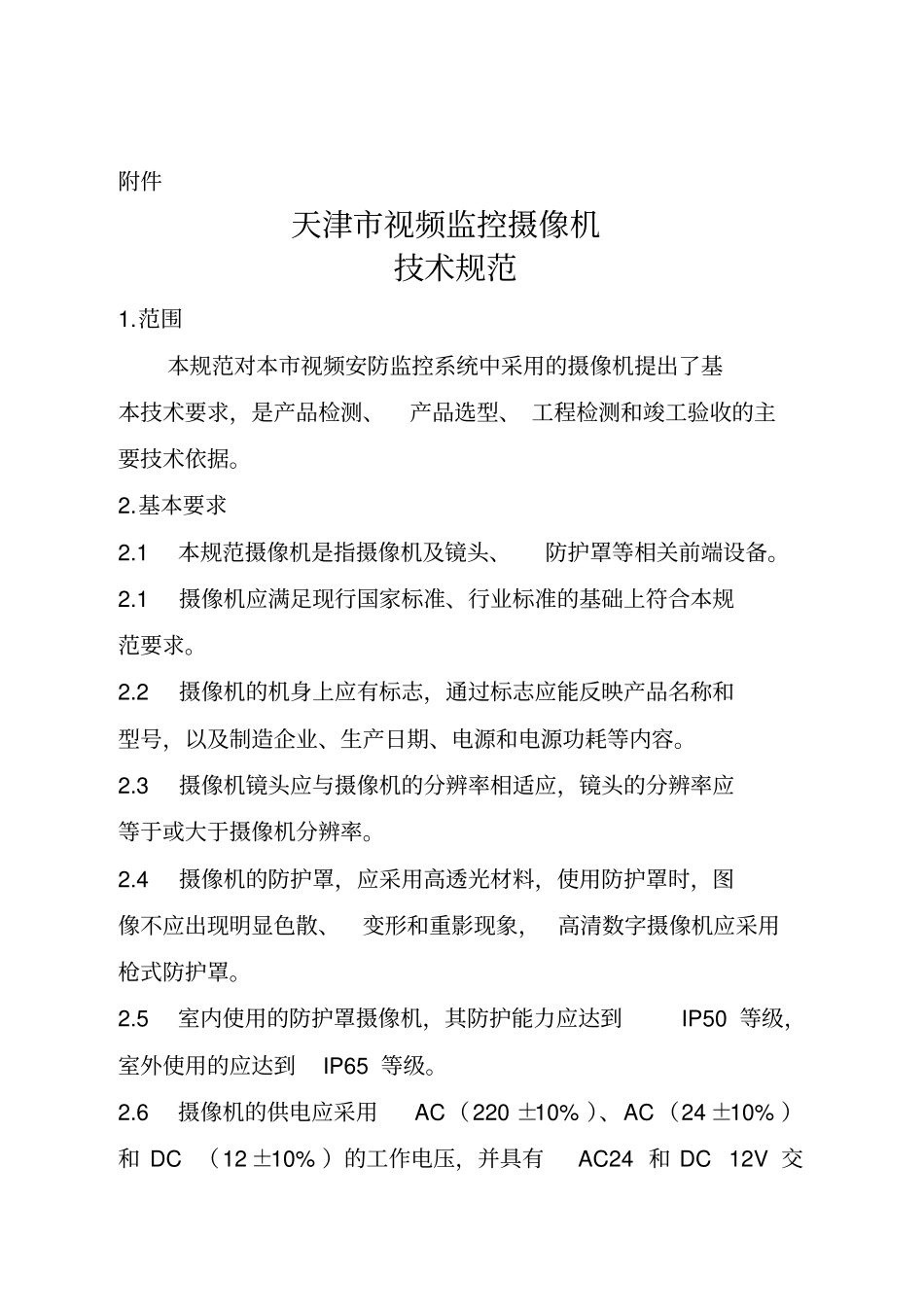

附件天津市视频监控摄像机技术规范1.范围本规范对本市视频安防监控系统中采用的摄像机提出了基本技术要求，是产品检测、产品选型、工程检测和竣工验收的主要技术依据。2.基本要求2.1本规范摄像机是指摄像机及镜头、防护罩等相关前端设备。2.1摄像机应满足现行国家标准、行业标准的基础上符合本规范要求。2.2摄像机的机身上应有标志，通过标志应能反映产品名称和型号，以及制造企业、生产日期、电源和电源功耗等内容。2.3摄像机镜头应与摄像机的分辨率相适应，镜头的分辨率应等于或大于摄像机分辨率。2.4摄像机的防护罩，应采用高透光材料，使用防护罩时，图像不应出现明显色散、变形和重影现象，高清数字摄像机应采用枪式防护罩。2.5室内使用的防护罩摄像机，其防护能力应达到IP50等级，室外使用的应达到IP65等级。2.6摄像机的供电应采用AC（220±10%）、AC（24±10%）和DC（12±10%）的工作电压，并具有AC24和DC12V交直流自适应形式，针孔摄像机、电梯轿厢摄像机应采用DC12V、AC24V供电，其中网络型摄像机宜支持POE供电方式。2.7摄像机的工作环境性能应达到室内温度0°C～＋40°C，室外温度-10°C～＋55°C，相对湿度90%的要求。2.8摄像机的分类与分级应符合3中所有条款要求，半球摄像机等其他类型摄像机在满足所规定的相应技术条款同时，也应符合3.1.1所有条款中的要求。特殊性能摄像机除应符合所规定的相应技术条款同时，也应符合3中相应类型摄像机的技术条款要求。3技术要求3.1产品类型3.1.1枪式摄像机a）亮度信号幅度：0.7±0.01V；b）同步信号幅度：0.3＋0.1V～0.3-0.05V；c）有效最低照度≤1Lx（F＝1.4，能够通过图像辨别被摄目标的基本特征，同时图像的色彩还原性较好）；。d）灰度等级：≥10级（F＝1.4，输出视频信号幅度为0.7Vp-p±10%）；e）快门速度应在1/50S至1/10000S之间（含1/50S、1/10000S）可调；f）具有自动白平衡、自动增益控制（AGC）、背景光补偿（BLC）、宽动态功能。3.1.2半球摄像机a）摄像机应为水平、斜向、垂直三向可调功能，且具有无外力自锁紧装置；b）选用焦距12mm（含12mm）以下镜头的摄像机，应采用手动变焦镜头，选用焦距12mm以上镜头的摄像机，可为固定焦距镜头；3.1.3电梯轿厢摄像机a）镜头焦距＜3.6mm；b）内置结构应满足所有监视角度的调整，并具有自锁定位装置；c）摄像机快门速度可为固定值。3.1.4针孔摄像机a）镜头焦距≤4mm；b）图像几何位置失真率：80%图像高圆内≤5%；c）摄像机快门速度可为固定值。3.1.5变速球型摄像机a）水平角旋转范围≥360°，垂直角旋转范围≥90°；b）预置位数≥64个，预置位转速≥180°/S，正常转数可调；存预置位和调预置位功能正常；c）1/50S至1/10000S之间d）云台定位精度±0.5°；e）转动平稳、回差小，无干扰现象；f）具有菜单操作功能；g）具有扩展型功能；（即具有手动控制、预置位、自动扫描、自动巡航、模式路径、自动复位、区域遮挡、屏幕字符显示功能）3.2产品分级摄像机按其性能由低到高分为A、B、C、D四级。各级产品相应的图像质量要求如下：3.2.1A级分辨率(像素)≥704×576（或≥40万像素）；水平分辨力≥460TVL（F=1.4、帧频≥25帧/s）；信噪比≥48dB。3.2.2B级分辨率(像素)≥1280×720（或≥100万像素）；水平、垂直分辨力均≥650TVL（F=1.4、帧频≥25帧/s）；信噪比≥50dB。3.2.3C级分辨率(像素)≥1920×1080（或≥200万像素）；水平、垂直分辨力均≥860TVL（F=1.4、帧频≥25帧/s）；信噪比≥52dB。3.2.4D级分辨率(像素)≥2048×1536（或≥300万像素）；水平、垂直分辨力均≥1150TVL（F=1.4、帧频≥25帧/s）；信噪比≥52dB3.3输出端口的传输能力应满足联网系统对前端信息的数据流量和总量的响应要求，以及联网系统对前端信息的响应时间和动态带宽要求。3.4输出的数字视频信号时延应满足联网系统对时延的整体要求，保证数字视频信息实时数据流的流畅性，保证现场信息的及时传递。3.5网络型摄像机应具有以太网接口，支持TCP/IP协议，宜扩展支持SIP、RTSP、RTP、RTCP等网络协议，并应支持IP组播技术。3.6接入天津市公共图像系统的网络型摄像机应采用H.264-ZY视频编码标准。网络型摄像机、SDI输出...
