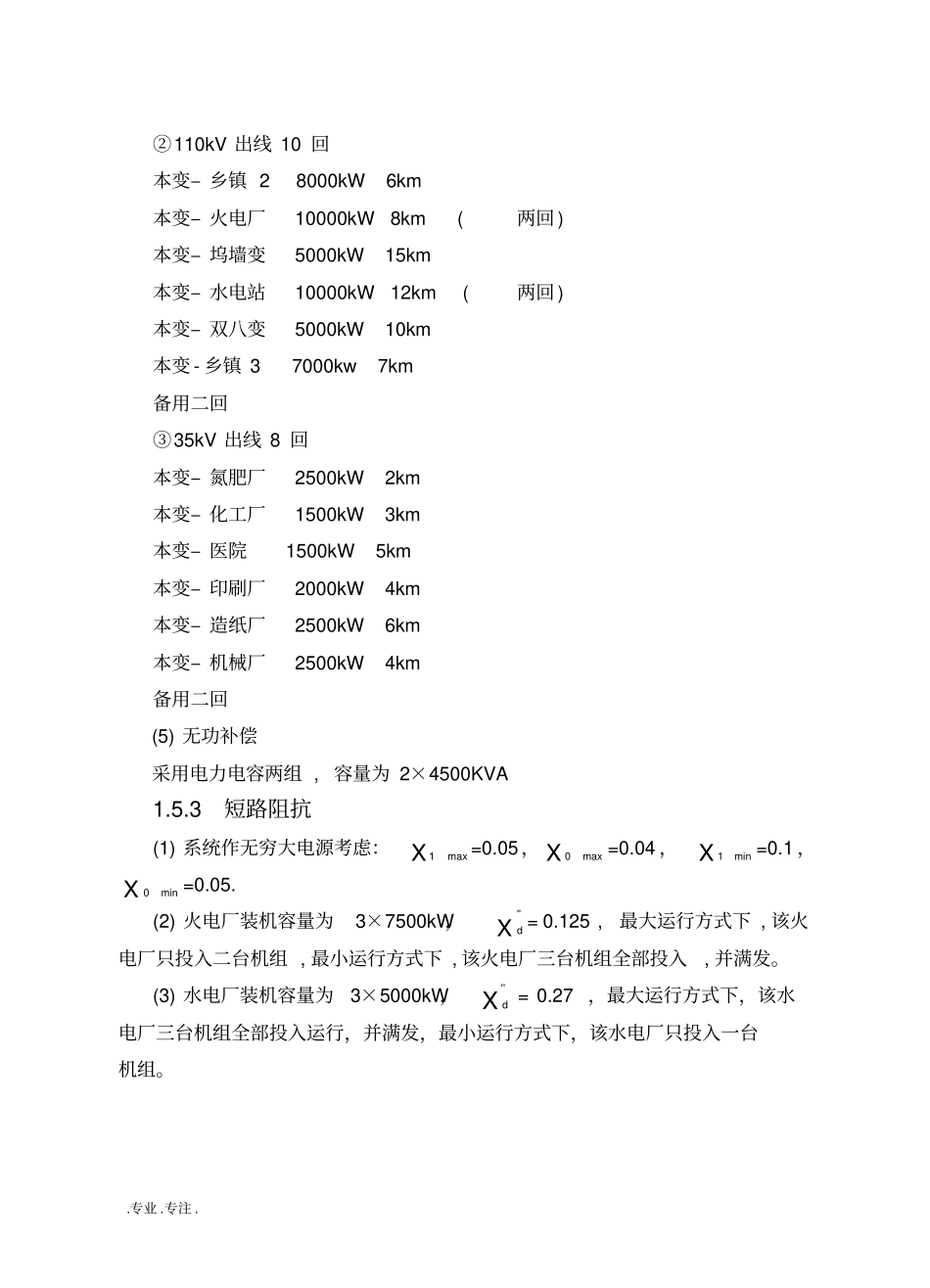

.专业.专注.110KV变电站设计1绪论1.1概述电力自从应用于生产以来，已成为现代化生产、生活的主要能源，在工农业、交通运输业、国防、科学技术和人民生活等方面都得到了广泛的应用。电力工业发展水平和电气化程度是衡量一个国家国民经济发展水平的重要标志。变电站是电力系统的重要组成部分，是联系发电厂和用户的中间环节，起着变换和分配电能的作用，直接影响整个电力系统的安全与经济运行。变电站按其分类的原则不同可划分出许多类型，比如按变电站容量和馈线的多少可以分为大、中、小型变电站；按供电对象的差异可以分为城镇变电站、工业变电站和农业变电站；按变电站在电力系统中的地位分为枢纽变电站、中间变电站、地区变电站和终端变电站；按电压等级可以分为超高压、高压、中压变电站和低压变电站；按是否有人正常运行值班可分为有人值班变电站，无人值班变电站等。变电站的电气设备可划分为一次设备和二次设备两大类。一次设备是直接进行电能生产转换和输配的设备，包括同步发电机、电力变压器、电动机、断路器、负荷开关、隔离开关、避雷器、互感器、消弧线圈、补偿电容器或调相机等，都是电压高、电流大的强电设备，它们的安全可靠性是变电站最关心的头等大事。二次设备是对一次设备和系统进行检测、控制、调节、保护并与上级有关部门和电力用户进行联络通信的有关设备，主要包括各种继电保护装置和自动装置，测量与监控设备、直流电源和远动通信设备等。1.2设计的原因及必要性变电站是电力系统的一个重要环节,由电气设备及配电线路按一定的接线方式所组成；它从电力系统取得电能，通过其变换、分配、输送与保护等功能，将电能安全、可靠、经济地送到每一个用电设备的装设场所，并利用电气控制设备来决定用电设备的运行状态，最终使电能为国民经济和人民生活发挥巨大.专业.专注.的作用。1.3设计原则变电站的设计应根据工程的5~10年发展规划进行，做到远近期结合，以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能。变电站的设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理地确定设计方案；必须坚持节约用地的原则；同时还应符合现行的国家有关标准和规的规定。1.4设计的目的这次毕业设计是设计一座110KV变电站来满足鹿泉市郊一些城乡镇以及工业厂房的正常供电需求。并培养自己综合运用所学各科知识，独立分析和解决实际工程问题的能力。1.5设计原始资料1.5.1鹿泉市环境条件(1)当地年最高温度为41℃,年最低温度为-10℃；(2)当地海拔高度为200米；(3)当地雷暴日数为20日/年；地势平坦，交通便利，空气污染轻微1.5.2建站规模(1)变电站类型：220kV变电工程(2)主变台数：最终两台（要求第一期工程全部投入）(3)电压等级：220kV、110kV、35kV(4)出线回数及传输容量①220kV出线6回本变–乡镇115000kW6km本变–石市变15000kW42.3km本变–系统30000kW72km本变–正定8000kW36km备用两回.专业.专注.②110kV出线10回本变–乡镇28000kW6km本变–火电厂10000kW8km(两回)本变–坞墙变5000kW15km本变–水电站10000kW12km(两回)本变–双八变5000kW10km本变-乡镇37000kw7km备用二回③35kV出线8回本变–氮肥厂2500kW2km本变–化工厂1500kW3km本变–医院1500kW5km本变–印刷厂2000kW4km本变–造纸厂2500kW6km本变–机械厂2500kW4km备用二回(5)无功补偿采用电力电容两组,容量为2×4500KVA1.5.3短路阻抗(1)系统作无穷大电源考虑：Xmax1=0.05，Xmax0=0.04，Xmin1=0.1，Xmin0=0.05.(2)火电厂装机容量为3×7500kW，Xd''=0.125,最大运行方式下,该火电厂只投入二台机组,最小运行方式下,该火电厂三台机组全部投入,并满发。(3)水电厂装机容量为3×5000kW，Xd''=0.27，最大运行方式下，该水电厂三台机组全部投入运行，并满发，最小运行方式下，该水电厂只投入一台机组。.专业.专注.2电气主接线设计电力系统是由发电厂、变电站、线路和用户组成。变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用。为满足生产需要，变电站中安装有各种电气设备，并依照相应的技术要求连接起来。把变压器、断路器等按预期生产流程连成的...
