北京某医院翻扩建工程暖通施工方案VIP免费

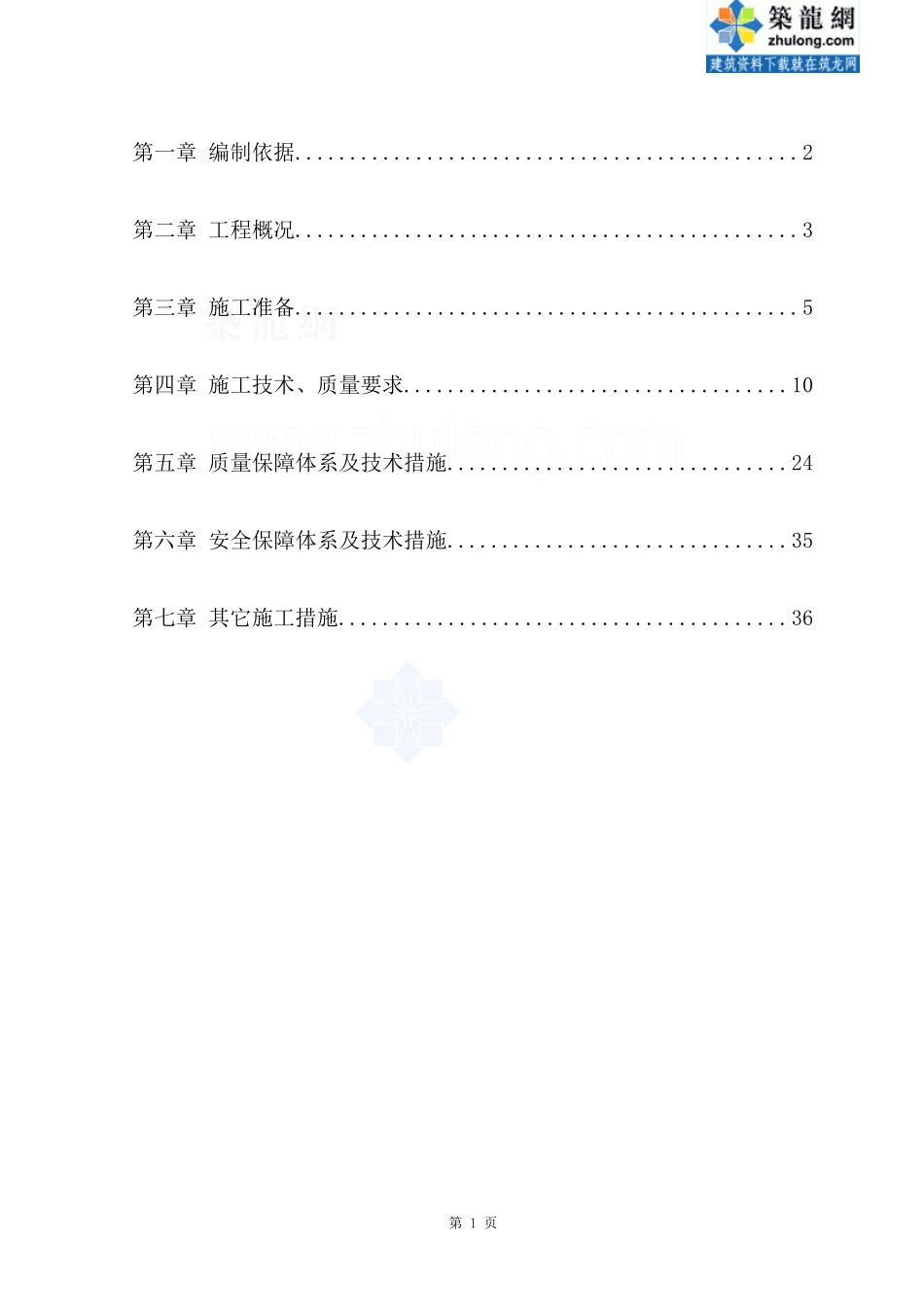

第一章编制依据..............................................2第二章工程概况..............................................3第三章施工准备..............................................5第四章施工技术、质量要求...................................10第五章质量保障体系及技术措施...............................24第六章安全保障体系及技术措施...............................35第七章其它施工措施.........................................36第1页第一章编制依据1.1现有的XX医院翻扩建工程综合楼等2项的暖通图XX医院翻扩建工程综合楼等2项分包合同文件；1.2国家、行业及北京市颁布的相关施工技术规范、施工技术规程及质量检验标准1GB50411-2007《建筑节能工程施工质量验收规范》2GB50243-2002《通风与空调工程施工质量验收规范》3GB50231-98《机械设备安装工程施工及验收通用规范》4GB50275-98《压缩机、风机、泵安装工程施工及验收规范》5DBJ01-26-2003《建筑安装分项工程施工工艺规程》6GBJ126-89《工业设备及管道绝热工程施工及验收规范》7TJ305-75《建筑安装工程质量检验评定标准-通用机械设备工程）》891SB1-7《建筑设备通用图集》9GB50235-97《工业金属管道工程施工及验收规范》10GBJ236-82《现场设备、工业管道焊接工程施工及验收规范》11GB50300-2001《建筑工程施工质量验收统一标准》12JGJ33-2001《建筑机械使用安全技术规程》13GB50149-93《建设工程施工现场临时用电安全技术规范》14DBJ01-51-2003《建筑安装工程资料管理规程》第2页第二章工程概况2.1工程概述本工程位XX，本次新建的综合楼总面积为30925m²，地下二层，主要为人防（平时为汽车库），配套站房等，地下一层为医院辅助用房。地上部分为医院综合楼和传染病楼，其中综合楼为地上11层，传染病楼为地上2层。工程包括正压送风、防排烟系统。2.2工程特点本工程为节能设计，综合楼体形系数为0.13，传染科门诊楼体形系数为0.29。外窗为双层中空玻璃断桥铝合金氟碳喷涂窗。外墙为陶粒混凝土砌块墙，250厚。屋面保温材料为60厚挤塑聚苯板第3页2.3系统简介2.3.1正压送风系统本工程采用自然通风满足室内人员对新风的要求，地下二层为汽车库，车库内设有机械通风系统，通风方式为诱导式机械通风，送排风机均采用混流风机。地下一层的变电所、二级泵站均设有机械送排风系统。医院内厕所均设有建筑排风竖井，厕所内设有吊顶式排风扇，排风扇的风管接入排风竖井。2.3.2排烟系统本工程地下二层汽车库均设置机械排烟系统。共设有9个防火分区；每一防火分区内设有两个防烟分区，每一防火分区内的防烟分区用挡烟垂壁隔开，挡烟垂壁的高度大于500m。在每一防烟分区内，排烟口、排烟阀均与排烟风机连锁，且设手动开启和自动开启两种形式；自动开启装置可在消防控制室遥控并与自动报警系统联动。2.4各方简介（1）代建单位：（2）设计单位：（3）监理单位：（4）总包单位：2.5开竣工时间2009年4月15至2011年4月18日2.6质量目标第4页生产副经理：总工程师：项目经理：给排水技术质检员材料员行政安全员班组长、专业施工人员分部经理：电气技术第三章施工准备3.1施工组织机构和人员安排：（见下图）第5页3.2施工技术准备（1）认真审核施工图纸及有关资料,熟悉本专业施工规范和施工图集,及时准确地做出施工预算，一般在入场一个月左右完成。（2）根据图纸和设计文件，结合施工现场的实际情况，对施工班组进行技术交底。（3）在熟悉图纸的基础上,有针对性的对工人培训,使工人对各专业有所了解，特别是重要部位要细致讲解，与施工工长共同讨论，制定出比较好的施工方案，提高质量，缩短工期。同时及时准确地做出施工预算，编制好材料使用计划。（4）建立质量控制系统、进度控制系统。（5）设立专门资料管理体系，使资料及时完整到位。3.3现场准备工作（1）按照施工总平面图的布置,安排好材料库房和加工场，并由专人看管。（2）按照施工机具需要量计划,组织施工机具进场,根据施工总平面图将施工机具安置在规定的地点。对固定机具要进行就位,搭棚,接电源,保养和调试工作。（3）做好冬、雨季施工安排。（4）设置好消防、保...
