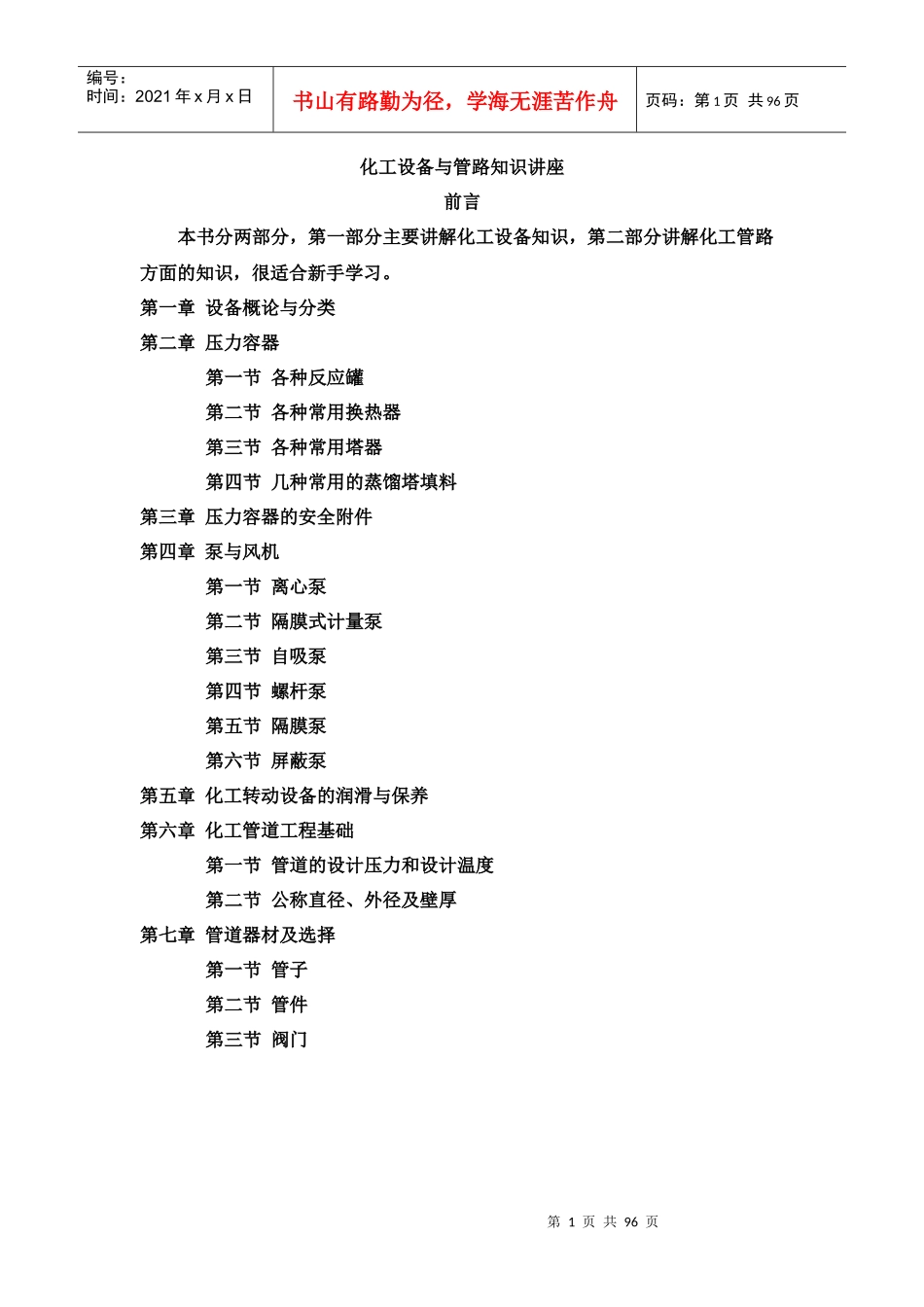

第1页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共96页化工设备与管路知识讲座前言本书分两部分，第一部分主要讲解化工设备知识，第二部分讲解化工管路方面的知识，很适合新手学习。第一章设备概论与分类第二章压力容器第一节各种反应罐第二节各种常用换热器第三节各种常用塔器第四节几种常用的蒸馏塔填料第三章压力容器的安全附件第四章泵与风机第一节离心泵第二节隔膜式计量泵第三节自吸泵第四节螺杆泵第五节隔膜泵第六节屏蔽泵第五章化工转动设备的润滑与保养第六章化工管道工程基础第一节管道的设计压力和设计温度第二节公称直径、外径及壁厚第七章管道器材及选择第一节管子第二节管件第三节阀门第2页共96页第1页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共96页本帖地址：http://bbs.hcbbs.cc/thread-1797888-1-1.html手机浏览器扫描二维码，直接访问海川与作者互动交流第3页共96页第2页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共96页第一章设备概论与分类设备概论（一）什么是设备？设备是人们在生产或生活上所需的机械、装置和设施等可供长期使用，并在使用中基本保持原有实物形态的物质资料。（二）设备是企业的主要生产工具，也是企业现代化水平的重要标志。（三）设备是固定资产的重要组成部分。化工设备的特性化工生产过程一般具有高温、高压、低温或真空的特点。化工生产所处理的物料品种复杂，大多数具有易燃、易爆等特性。化工生产过程中的反应物和生成物，都离不开酸、碱、盐介质，它们具有不同程度的腐蚀性。化工生产过程是连续性很强的作业，任何一个生产环节上的设备发生故障都将影响整个生产系统的正常运行。随着生产的发展和科学技术的进步化工设备日趋大型化、自动化和计算机程序控制。化工设备的分类第4页共96页第3页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共96页第5页共96页第4页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共96页第6页共96页第5页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共96页本帖地址：http://bbs.hcbbs.cc/thread-1797889-1-1.html手机浏览器扫描二维码，直接访问海川与作者互动交流第7页共96页第6页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共96页第二章压力容器压力容器的定义：（1）最高工作压力P≥0.1MPa（表压）；（2）内直径≥0.15m，且容积≥0.025m3；（3）盛装介质为气体、液化气体或最高工作温度高于标准沸点的液体。按压力分类（1）低压容器：0.1MPa≤P＜1.6MPa;（2）中压容器：1.6MPa≤P＜10MPa；（3）高压容器：10MPa≤P＜100MPa；（4）超高压容器：P≥100MPa第一节各种反应罐一、反应设备（反应釜）化工生产是由原料处理、化学反应、产品分离/提纯三部分所组成.而化学反应过程是化工生产关键的一个部分,它对化工生产情况的好坏起着决定性的作用.而化学反应是在反应设备内进行的,所以反应设备就成为化工生产的关键设备。目前我公司最常见的还是釜式反应设备。因此下面主要认识釜式反应设备。由于化学反应设备的类型很多,因此反应设备的类型是多种多样的,反应设备还包括管式反应器、塔式反应器及流化床反应器。釜式反应器是液液相反应或液固相反应最常用的一种反应设备。釜式反应器主要由釜体、搅拌器和换热器三部分组成第8页共96页第7页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共96页反应釜组成釜体：为圆筒形其高与直径之比一般为1~3之间。上、下盖多为椭圆形；釜式反应器的材质多采用普通碳钢或不锈钢。搅拌器：为了使反应器的物料混合均匀和传热良好，反应釜多装有搅拌器，不同的反应要求有不同形状的搅拌器。换热器：为了使反应釜内的物料在最适宜的温度下反应，常常需要对物料进行加热或冷却。反应釜的换热装置最常用的有夹套、蛇管（盘管）和回流冷凝器三种。二、塔式反应器1、鼓泡塔反应器鼓泡塔反应器广泛应用于液体相也参与反应...
