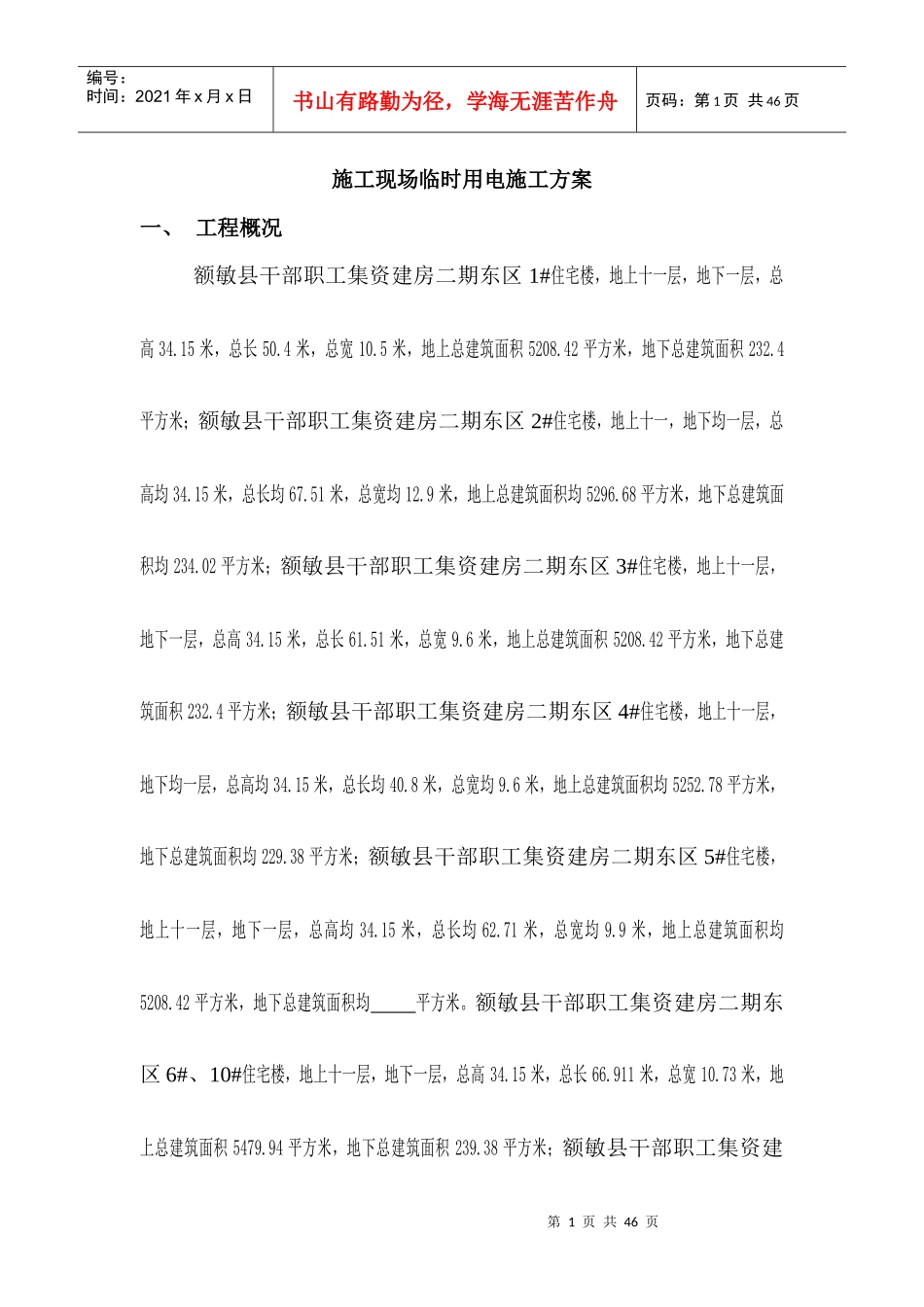

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页施工现场临时用电施工方案一、工程概况额敏县干部职工集资建房二期东区1#住宅楼，地上十一层，地下一层，总高34.15米，总长50.4米，总宽10.5米，地上总建筑面积5208.42平方米，地下总建筑面积232.4平方米；额敏县干部职工集资建房二期东区2#住宅楼，地上十一，地下均一层，总高均34.15米，总长均67.51米，总宽均12.9米，地上总建筑面积均5296.68平方米，地下总建筑面积均234.02平方米；额敏县干部职工集资建房二期东区3#住宅楼，地上十一层，地下一层，总高34.15米，总长61.51米，总宽9.6米，地上总建筑面积5208.42平方米，地下总建筑面积232.4平方米；额敏县干部职工集资建房二期东区4#住宅楼，地上十一层，地下均一层，总高均34.15米，总长均40.8米，总宽均9.6米，地上总建筑面积均5252.78平方米，地下总建筑面积均229.38平方米；额敏县干部职工集资建房二期东区5#住宅楼，地上十一层，地下一层，总高均34.15米，总长均62.71米，总宽均9.9米，地上总建筑面积均5208.42平方米，地下总建筑面积均平方米。额敏县干部职工集资建房二期东区6#、10#住宅楼，地上十一层，地下一层，总高34.15米，总长66.911米，总宽10.73米，地上总建筑面积5479.94平方米，地下总建筑面积239.38平方米；额敏县干部职工集资建第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页房二期东区7#住宅楼，地上十一层，地下一层，总高34.15米，总长74.54米，总宽10.2米，地上总建筑面积5392.96平方米，地下总建筑面积239.97平方米；额敏县干部职工集资建房二期东区8#住宅楼，地上十一层，地下一层，总高34.15米，总长72.73米，总宽10.93米，地上总建筑面积8219.60平方米，地下总建筑面积636.03平方米；额敏县干部职工集资建房二期东区9#住宅楼，地上十一层，地下一层，总高34.15米，总长46.03米，总宽9.83米，地上总建筑面积5392.96平方米，地下总建筑面积239.97平方米；本工程由额敏县干部职工集资建房领导小组办公室在额敏县林业局苗圃建设的住宅楼。本工程由新疆现代城镇建筑设计研究院有限责任公司设计，由河北建工集团有限责任公司承建。建筑等级为三级，防火等级为二级。屋面防水为三级，设计抗震裂度为6度。开工日期2013年5月20日，竣工日期2014年11月30日计划使用的机械设施有：塔吊七台功率为120KW搅拌机八台功率为120KW第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页大镝灯十六台功率为32KW振动棒四台功率为8.8KW打夯机八台功率为17.6KW切断机三台功率为6.6KW弯曲机六台功率为13.2KW调直机三台功率为22.5KW圆盘锯四台功率为22KW手电锯四台功率为8.8KW切割机二台功率为4.4KW电焊机二台功率为22KW照明10KW合计407.9KW本工程施工现场临时供电采用TN—S系统，根据施工现场的实际情况，决定电源从在建建筑物的北面引入，总配电室有二个，分别设在拟建楼21#、23#楼的东面；26#、28#的西面；29#、31#的东面；30#、32#的西面；34#的南面，面积分别为6㎡，室内灭火器、第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页地面铺胶绝缘胶皮，每个总箱下设有三个分箱，一分箱设在塔吊下控制四个开关箱；二分箱设在木工棚下面，控制四个开关箱。三分箱设在钢筋棚下面，控制五个开关箱。二、负荷计算（1）一分箱设备容量计算①塔吊Kx=0.6tgФ=1.02COSФ=0.7Pjs=2K×JC1/2∑Pe=2×0.6×0.41/2×15=11.38×8=91.04KWQjs=PjstgФ=11.38×1.02=11.61×8=92.88KWSjs=(Pjs2+Qjs2)1/2=（11.382+11.612）1/2=16.25×8=130KW②搅拌机Kx=0.8tgФ=1.08COSФ=0.68Pjs=Kx×∑Pe=0.8×7.5=6×8=48KWQjs=PjstgФ=6×1.08=6.48×8=51.84KWSjs=(Pjs2+Qjs2)1/2=(62+6.482)1/2=8.83×8=70.64KW③电焊机Kx=0.7tgФ=1.17COSФ=0.65Pjs=Kx×JC1/2∑PeCOSФ=0.7×0.651/2×11×0.65=4.03×2=8.06KW第5页共46页第4页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共46页Qjs=Pj...
