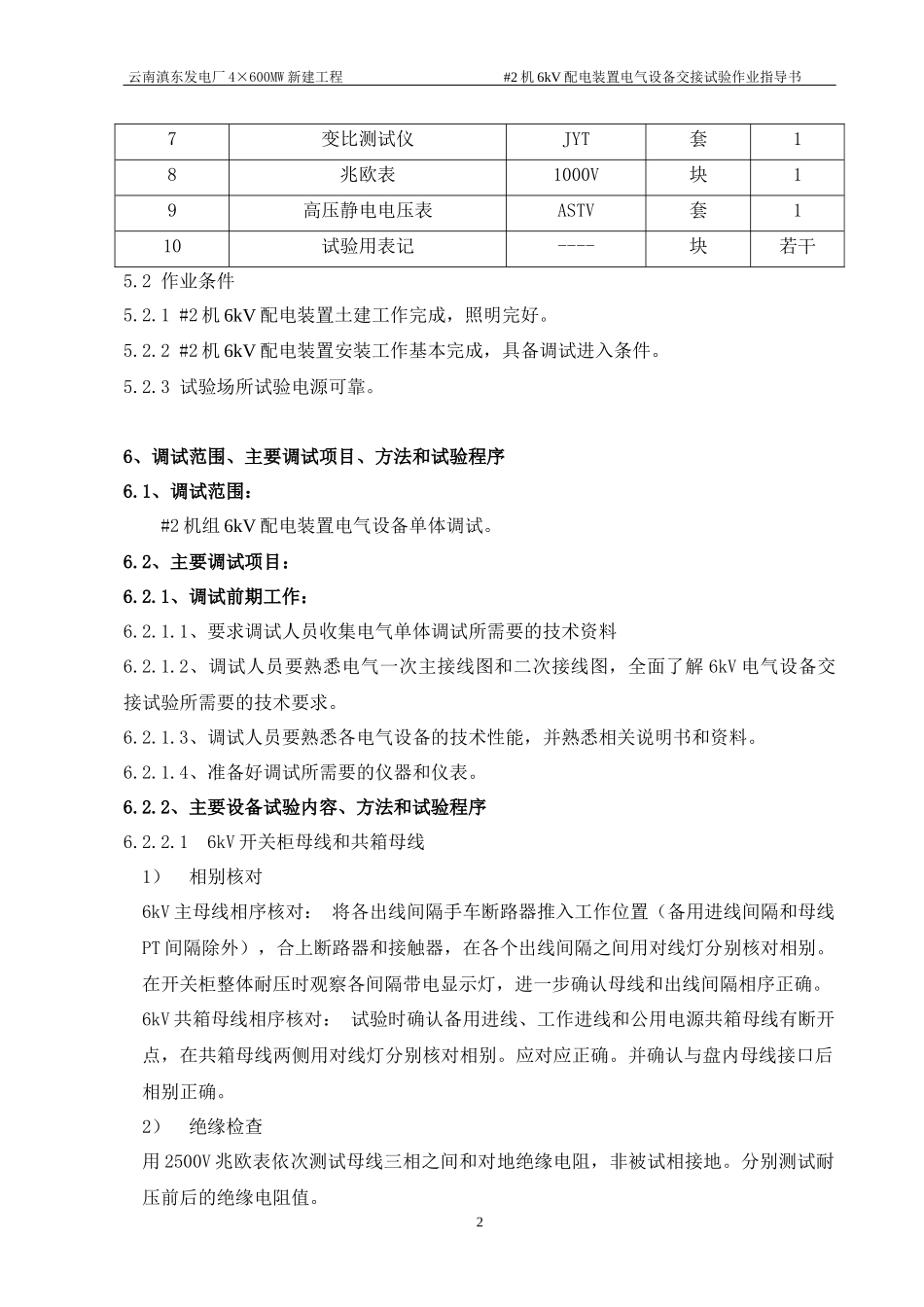

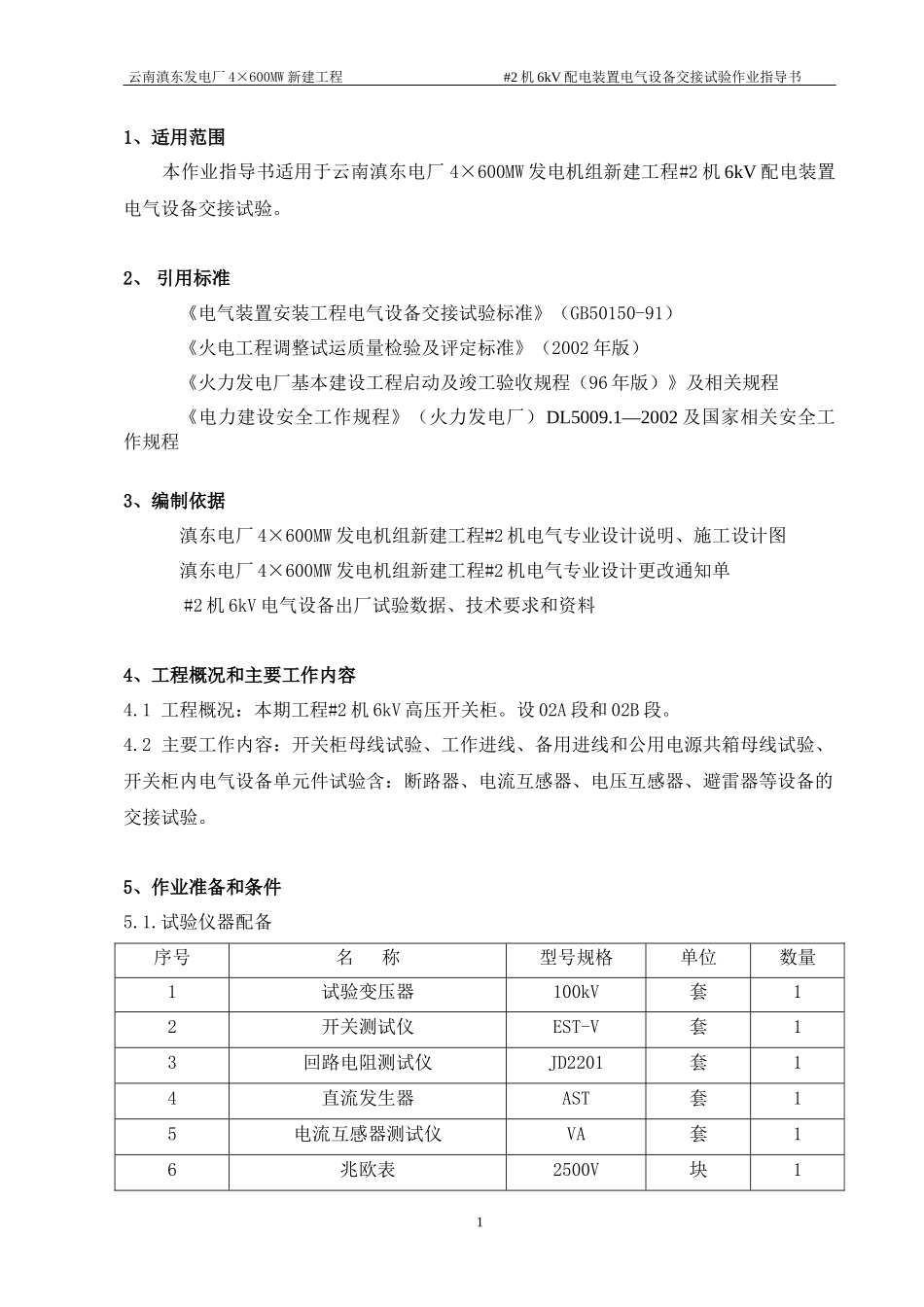

云南滇东发电厂4×600MW新建工程#2机6kV配电装置电气设备交接试验作业指导书1、适用范围本作业指导书适用于云南滇东电厂4×600MW发电机组新建工程#2机6kV配电装置电气设备交接试验。2、引用标准《电气装置安装工程电气设备交接试验标准》（GB50150-91）《火电工程调整试运质量检验及评定标准》（2002年版）《火力发电厂基本建设工程启动及竣工验收规程（96年版）》及相关规程《电力建设安全工作规程》（火力发电厂）DL5009.1—2002及国家相关安全工作规程3、编制依据滇东电厂4×600MW发电机组新建工程#2机电气专业设计说明、施工设计图滇东电厂4×600MW发电机组新建工程#2机电气专业设计更改通知单#2机6kV电气设备出厂试验数据、技术要求和资料4、工程概况和主要工作内容4.1工程概况：本期工程#2机6kV高压开关柜。设02A段和02B段。4.2主要工作内容：开关柜母线试验、工作进线、备用进线和公用电源共箱母线试验、开关柜内电气设备单元件试验含：断路器、电流互感器、电压互感器、避雷器等设备的交接试验。5、作业准备和条件5.1.试验仪器配备序号名称型号规格单位数量1试验变压器100kV套12开关测试仪EST-V套13回路电阻测试仪JD2201套14直流发生器AST套15电流互感器测试仪VA套16兆欧表2500V块11云南滇东发电厂4×600MW新建工程#2机6kV配电装置电气设备交接试验作业指导书7变比测试仪JYT套18兆欧表1000V块19高压静电电压表ASTV套110试验用表记----块若干5.2作业条件5.2.1#2机6kV配电装置土建工作完成，照明完好。5.2.2#2机6kV配电装置安装工作基本完成，具备调试进入条件。5.2.3试验场所试验电源可靠。6、调试范围、主要调试项目、方法和试验程序6.1、调试范围：#2机组6kV配电装置电气设备单体调试。6.2、主要调试项目：6.2.1、调试前期工作：6.2.1.1、要求调试人员收集电气单体调试所需要的技术资料6.2.1.2、调试人员要熟悉电气一次主接线图和二次接线图，全面了解6kV电气设备交接试验所需要的技术要求。6.2.1.3、调试人员要熟悉各电气设备的技术性能，并熟悉相关说明书和资料。6.2.1.4、准备好调试所需要的仪器和仪表。6.2.2、主要设备试验内容、方法和试验程序6.2.2.16kV开关柜母线和共箱母线1）相别核对6kV主母线相序核对：将各出线间隔手车断路器推入工作位置（备用进线间隔和母线PT间隔除外），合上断路器和接触器，在各个出线间隔之间用对线灯分别核对相别。在开关柜整体耐压时观察各间隔带电显示灯，进一步确认母线和出线间隔相序正确。6kV共箱母线相序核对：试验时确认备用进线、工作进线和公用电源共箱母线有断开点，在共箱母线两侧用对线灯分别核对相别。应对应正确。并确认与盘内母线接口后相别正确。2）绝缘检查用2500V兆欧表依次测试母线三相之间和对地绝缘电阻，非被试相接地。分别测试耐压前后的绝缘电阻值。2云南滇东发电厂4×600MW新建工程#2机6kV配电装置电气设备交接试验作业指导书3）工频交流耐压检查试验变压器空载升压正常，高压输出电压用高压静电电压表监视。过流保护适当设置后动作正确。过流保护的设置可根据母线的长度和所挂带的间隔的数量估算电容电流而定，具体可在耐压时升压过程中实际电容电流调整整定。用高压输出端接至被试相，非被试相可靠接地。6kV主母线耐压连同断路器、电流互感器、支持绝缘子和穿墙套管等设备整体进行。依据《电气装置安装工程电气设备交接试验标准》（GB50150-91）规定，取整体回路最低试验标准进行21kV1min耐压。共箱母线耐压连同支持绝缘子和穿墙套管整体进行。依据《电气装置安装工程电气设备交接试验标准》（GB50150-91）规定，取整体回路最低试验标准进行21kV1min耐压。6.2.2.2真空断路器和接触器1）分合闸线圈电阻测量和绝缘检查测量分合闸线圈电阻和绝缘电阻。由于VC型高压接触器线圈电阻不便测量，只需测量绝缘电阻。绝缘电阻测试使用500V或1000V兆欧表。2）操作机构动作电压及操作试验VD4型断路器：手动储能：将储能杆插入储能机构，压动连动机构直至储能到位机构脱扣。手动合闸：人为将合闸闭锁铁芯推至动作状态（未闭锁），按下手动合闸按钮，使断路器合闸，检查位置正确。手动分闸：断路器在合闸位置时，按下手动...
