中医药大学消防电施工组织设计VIP免费

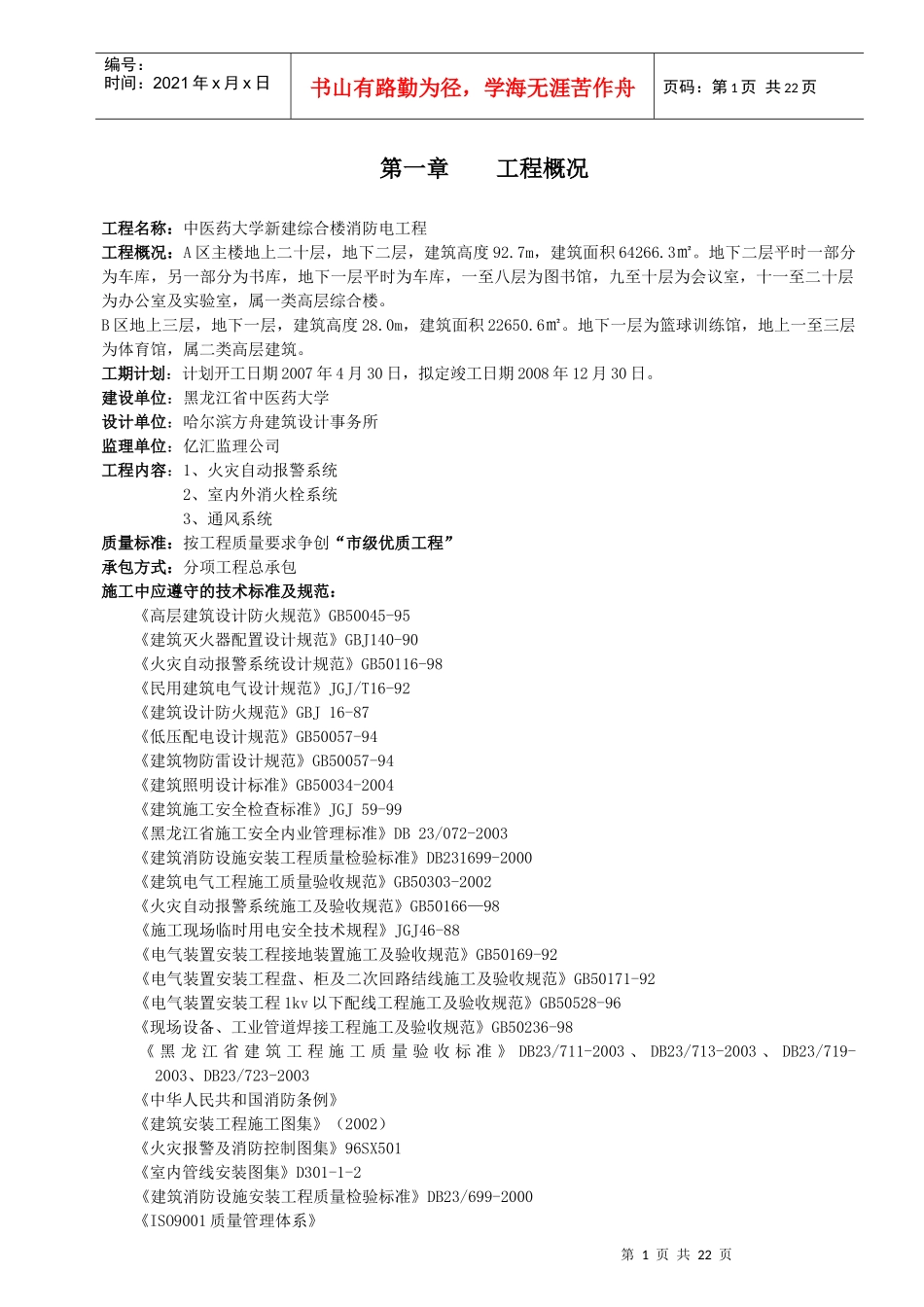

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页第一章工程概况工程名称：中医药大学新建综合楼消防电工程工程概况：A区主楼地上二十层，地下二层，建筑高度92.7m，建筑面积64266.3㎡。地下二层平时一部分为车库，另一部分为书库，地下一层平时为车库，一至八层为图书馆，九至十层为会议室，十一至二十层为办公室及实验室，属一类高层综合楼。B区地上三层，地下一层，建筑高度28.0m，建筑面积22650.6㎡。地下一层为篮球训练馆，地上一至三层为体育馆，属二类高层建筑。工期计划：计划开工日期2007年4月30日，拟定竣工日期2008年12月30日。建设单位：黑龙江省中医药大学设计单位：哈尔滨方舟建筑设计事务所监理单位：亿汇监理公司工程内容：1、火灾自动报警系统2、室内外消火栓系统3、通风系统质量标准：按工程质量要求争创“市级优质工程”承包方式：分项工程总承包施工中应遵守的技术标准及规范：《高层建筑设计防火规范》GB50045-95《建筑灭火器配置设计规范》GBJ140-90《火灾自动报警系统设计规范》GB50116-98《民用建筑电气设计规范》JGJ/T16-92《建筑设计防火规范》GBJ16-87《低压配电设计规范》GB50057-94《建筑物防雷设计规范》GB50057-94《建筑照明设计标准》GB50034-2004《建筑施工安全检查标准》JGJ59-99《黑龙江省施工安全内业管理标准》DB23/072-2003《建筑消防设施安装工程质量检验标准》DB231699-2000《建筑电气工程施工质量验收规范》GB50303-2002《火灾自动报警系统施工及验收规范》GB50166—98《施工现场临时用电安全技术规程》JGJ46-88《电气装置安装工程接地装置施工及验收规范》GB50169-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92《电气装置安装工程1kv以下配线工程施工及验收规范》GB50528-96《现场设备、工业管道焊接工程施工及验收规范》GB50236-98《黑龙江省建筑工程施工质量验收标准》DB23/711-2003、DB23/713-2003、DB23/719-2003、DB23/723-2003《中华人民共和国消防条例》《建筑安装工程施工图集》（2002）《火灾报警及消防控制图集》96SX501《室内管线安装图集》D301-1-2《建筑消防设施安装工程质量检验标准》DB23/699-2000《ISO9001质量管理体系》第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页《ISO14001环境管理体系》《ISO18001职业安全健康管理体系》及其它相关规范标准施工图纸及会审记录、设备厂家技术资料等第二章工程施工方案的组织第一节消防电气系统工程组织方案一、施工顺序、工序及方法：1、施工顺序：整个施工过程是在与土建及其它各专业之间密切配合下进行的，分为四个阶段进行。1.1主体配合阶段：此阶段主要进行电气管路敷设工作。1.2安装调试阶段：主要进行管内穿线、器具安装及系统调试工作。1.3检测阶段：用专用的检测设备进行消防系统检测。1.4竣工验收阶段：整理各项资料，绘制竣工图。2、施工方法：3.1针对本工程质量要求高的特点，要紧跟土建进度，凡能预制的利用配合间隙预制，并随层把拆模后的箱、盒抠除，清理干净后封闭。3.2抹灰时，找平箱、盒标高，定好位，做到横平竖直，不下凹，不凸出。3.3吊棚时，并把线穿完，按装饰工程进度及时地把各种设备安装到位，作到与土建同步，不拖工期。3.4建立质量“三检”体系，加强不定期日检，各分项工程要有样板工程，以点带面把工作展开，并及时检查验收。二、工程实施项目及技术方案：为保证工程的施工进度和工程质量，应建立完善的现场组织机构，包括项目负责人、工长、技术员、质检员、安全员、材料员等。在工程实施过程中应注意有效使用以下工具：（1）、使用电锤时要稳、正，不能用力过大，发现问题及时维修，不能带病运转。（2）、使用喷灯时，先用小火预热一段时间，再用大火加热锡锅，如有堵塞用透针透，使用完将喷灯内气体放出。（3）、机具应经常检查发现问题及时修理，检查完后放回库里。1、钢管敷设：1.1配合土建砌筑敷设钢管。1.2各种材料设备进场必须认真检查，除具有合格证外，还要进行外观检查，及时进行必要的试验检查记录，并报请监理单位批...
