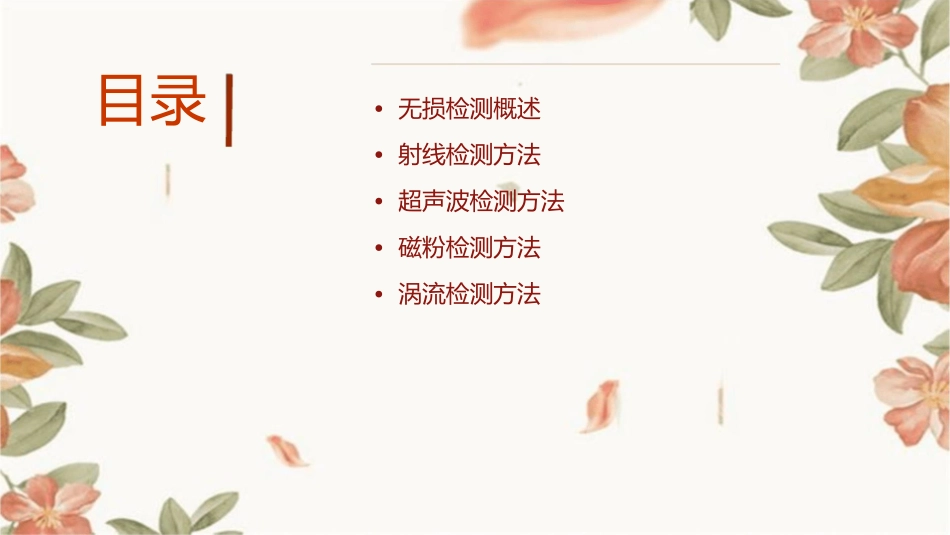

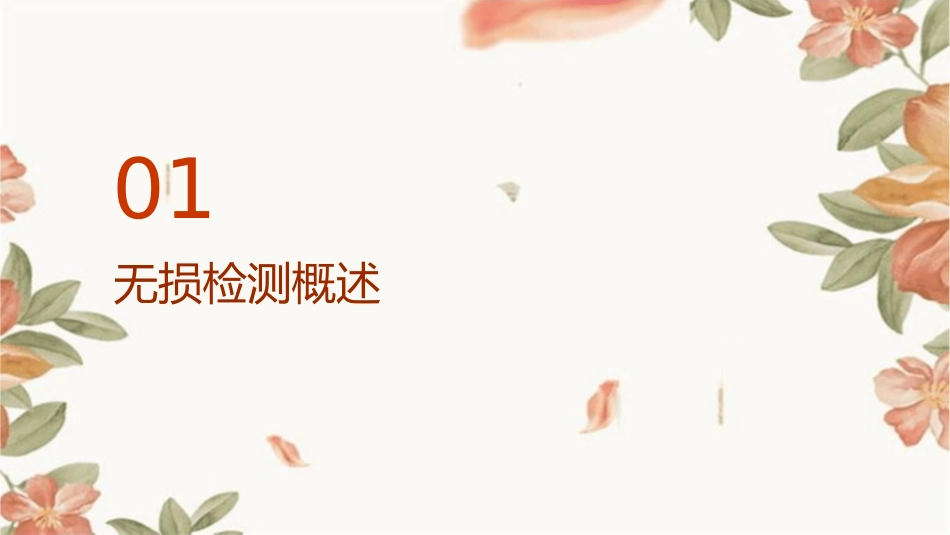

无损检测方法课件目录•无损检测概述•射线检测方法•超声波检测方法•磁粉检测方法•涡流检测方法01无损检测概述定义与分类无损检测定义无损检测是指在不损害被检测物体的情况下，通过物理或化学方法对被检测物体的表面和内部进行检测，以获得其物理、化学、力学等性能的方法。无损检测分类无损检测主要包括射线检测、超声检测、磁粉检测、涡流检测、渗透检测、目视检测等。检测原理与特点射线检测涡流检测利用X射线或γ射线穿透被检物体，通过在胶片或成像器上观察其影像，以检测被检物体的缺陷。特点是可以检测出被检物体的内部缺陷，但操作复杂，成本较高。利用电磁感应原理，在被检物体内部产生涡流，当遇到缺陷时，涡流的分布会发生变化，通过测量涡流的分布情况，可以确定缺陷的位置和大小。特点是可以检测出被检物体的内部缺陷，但不适用于非导电材料。超声检测渗透检测利用高频声波在物体内部传播，当遇到缺陷时，声波会反射回来，通过接收反射声波，可以确定缺陷的位置和大小。特点是可以检测出被检物体的内部缺陷，且操作简单，成本较低。利用渗透剂渗透到被检物体的表面缺陷中，去除多余的渗透剂后，通过显影剂显示缺陷的形状和大小。特点是可以检测出被检物体的表面缺陷，但操作较复杂，成本较高。磁粉检测目视检测利用磁粉的磁性，在被检物体表面形成磁性吸附，通过观察磁粉的分布情况，可以检测出被检物体的表面缺陷。特点是可以检测出被检物体的表面缺陷，但不适用于非磁性材料。利用人眼直接观察被检物体的表面和内部情况，通过放大镜或显微镜等辅助工具进行观察和检测。特点是可以直观地观察到被检物体的缺陷情况，但需要经验丰富的专业人员操作。发展趋势与前景技术创新智能化发展多学科交叉随着科技的不断进步，无损检测技术也在不断发展创新。未来将会有更多的新型无损检测方法出现，如太赫兹波检测、红外热像检测等。随着人工智能、机器学习等技术的不断发展，无损检测技术也将逐渐实现智能化。智能化无损检测技术可以提高检测效率、降低成本、提高精度等。无损检测技术涉及到多个学科领域，如物理学、化学、材料科学、电子学等。未来将会有更多的多学科交叉的无损检测方法出现。02射线检测方法X射线检测可用于检测金属、非金属、复合设备成本较高，操作需专业人员，检测速度较慢。材料等。01020304基于X射线在材料中传播时与物质的相互作用，检测材料内部结构的变化。具有较高的穿透能力和空间分辨率，可用于检测材料内部缺陷。γ射线检测01020304基于γ射线在材料中传播时与物质的相互作用，检测材料内部结构的变化。可用于检测金属、非金属、复设备成本较高，操作需专业人员，检测速度较慢。具有较高的穿透能力，可用于检测材料内部缺陷。合材料等。中子射线检测基于中子射线在材料中传播时与物质的相互作用，检测材料内部结构的变化。特别适合于检测轻元素和元素分布，如氢、硼等。具有较高的穿透能力和空间分辨率，可用于检测材料内部缺陷。设备成本较高，操作需专业人员，检测速度较慢。03超声波检测方法常规超声波检测总结词常规超声波检测是一种常见的无损检测方法，可用于检测材料和构件的内部缺陷和异常情况。详细描述常规超声波检测使用高频声波信号，通过探头发射超声波并接收回波信号，分析回波信号的特征来判断被检测材料或构件内部是否存在缺陷或异常情况。该方法适用于各种不同类型的材料和构件，如金属、非金属、复合材料等。常规超声波检测具有较高的检测精度和灵敏度，同时对被检测材料或构件无损伤，是一种广泛使用的无损检测方法。脉冲回波超声波检测总结词详细描述$item1_c脉冲回波超声波检测是一种高精度的无损检测方法，可用于检测薄壁构件和复杂形状的构件。脉冲回波超声波检测是一种高精度的无损检测方法，可用于检测薄壁构件和复杂形状的构件。衍射时差法超声波检测要点一要点二总结词详细描述衍射时差法超声波检测是一种高效率的无损检测方法，可用于检测大型构件和厚壁构件。衍射时差法超声波检测使用高频声波信号，通过探头发射超声波并接收回波信号，分析回波信号的特征来判断被检测构件内部是否存在缺陷或异常情况。该方法...
