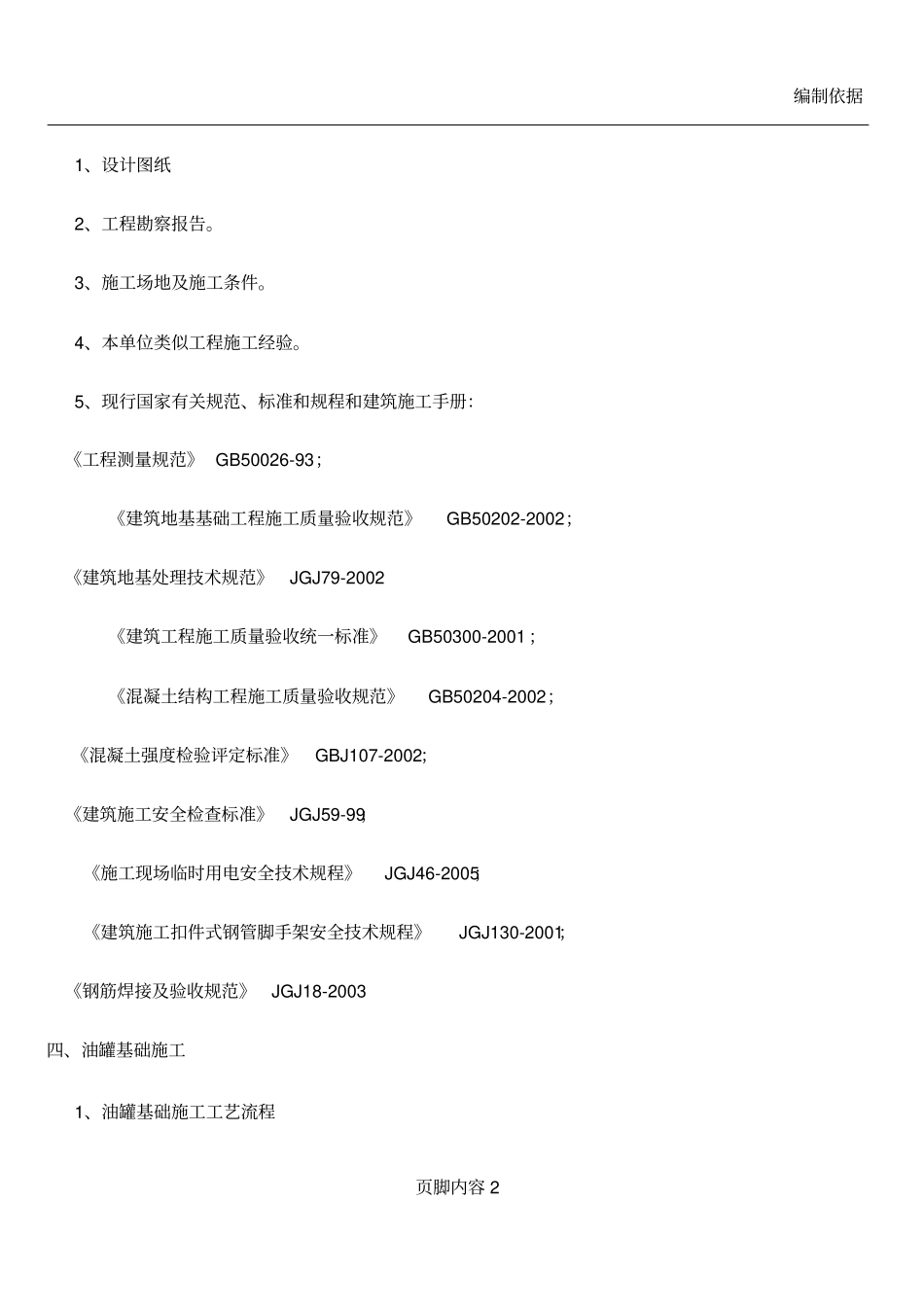

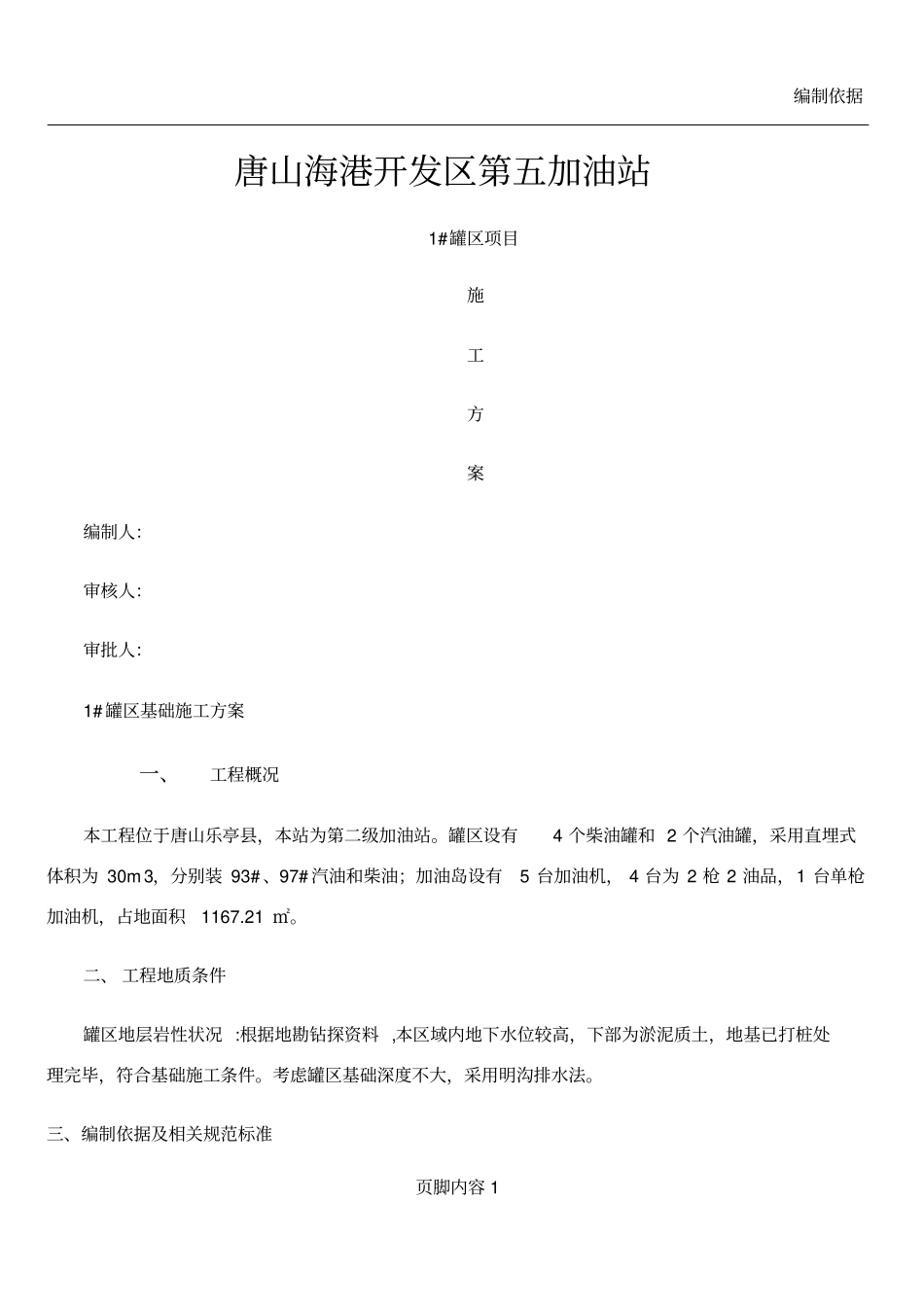

编制依据页脚内容1唐山海港开发区第五加油站1#罐区项目施工方案编制人：审核人：审批人：1#罐区基础施工方案一、工程概况本工程位于唐山乐亭县，本站为第二级加油站。罐区设有4个柴油罐和2个汽油罐，采用直埋式体积为30m3，分别装93#、97#汽油和柴油；加油岛设有5台加油机，4台为2枪2油品，1台单枪加油机，占地面积1167.21㎡。二、工程地质条件罐区地层岩性状况:根据地勘钻探资料,本区域内地下水位较高，下部为淤泥质土，地基已打桩处理完毕，符合基础施工条件。考虑罐区基础深度不大，采用明沟排水法。三、编制依据及相关规范标准编制依据页脚内容21、设计图纸2、工程勘察报告。3、施工场地及施工条件。4、本单位类似工程施工经验。5、现行国家有关规范、标准和规程和建筑施工手册：《工程测量规范》GB50026-93；《建筑地基基础工程施工质量验收规范》GB50202-2002；《建筑地基处理技术规范》JGJ79-2002《建筑工程施工质量验收统一标准》GB50300-2001；《混凝土结构工程施工质量验收规范》GB50204-2002；《混凝土强度检验评定标准》GBJ107-2002；《建筑施工安全检查标准》JGJ59-99；《施工现场临时用电安全技术规程》JGJ46-2005；《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2001；《钢筋焊接及验收规范》JGJ18-2003四、油罐基础施工1、油罐基础施工工艺流程编制依据页脚内容3施工放样、基坑开挖、触探试验(压实度检测)、垫层施工、扩大基础施工、基础施工、基坑回填夯实、砂层铺设、沥青砂铺筑。2、基础定位放线基坑开挖前,要根据油罐中心坐标采用全站仪定位放样,放样结果经监理工程师验收并签字确认,然后根据开挖半径用钢尺及白灰洒出开挖边线,开挖边线要考虑到施工工作面和放坡系数，并在开挖边线外打护桩以便开挖时和以后各工序施工中校核。开挖边线确定好后,即可依据开挖边线进行基坑开挖。3、基坑开挖油罐基坑由于体量大,拟采用挖掘机配合人工进行开挖,机械开挖至槽底时,预留200厚人工清底,人工修坡,基底0.2ｍ以上应一次性挖到位。挖出的多余土方用自卸汽车外运。4、基础施工(1)、垫层基坑经验收合格,即可进行垫层浇筑,扩大基础下必须设置垫层,垫层要比扩大基础两边各宽100mm,砼标号为C15,厚度100mm。(2)、扩大基础扩大基础砼标号为C35,采用商品砼浇筑,基础配筋严格按设计进行,钢筋制作及绑扎和砼浇筑工艺要求参照土建施工专项方案。模板采用木模板,下部模板内外在垫层及地基上打上定位钢筋,上部用木方内外支撑加固,支撑要牢固,确保浇筑的砼扩大基础尽量圆顺。特别注意的是基础钢筋在扩大基础上的预插定位,一定要在垫层上弹出,定位要准确,固定要可靠,预插筋要用弯好的Ф20钢筋内外加固定位并在模板上固定好,严防错位。(3)、基础编制依据页脚内容4基础砼设计要求是C35,模板也是采用木模板,由于油罐基础是圆柱体,为确保浇筑的基础圆弧自然圆顺,内模的内侧和外模外测每隔250要背一根立木方,再用弯好的Ф20钢筋随对拉杆加固。为保证几何尺寸准确不爆模,模板除用木方钢筋加固外,内外模板还要用埋墙对拉螺杆拉紧,对拉螺杆最底排距基础底面不大于250,下数第二、三排间距不大于500,上部二排根据高度等分,对拉杆横行间距不大于500,模板内圆上下还要用钢管井字对撑牢固,防止模板偏移。砼浇筑时要周边均匀上升,施工工艺基本与消防水池浇筑工艺相同。砼浇筑前,钢筋、模板、预埋件一定要经过自检、复检、报检等检查验收(扩大基础相同),检查合格并填写浇筑施工许可证签字后才能浇筑砼。浇筑前一天要跟搅拌站联系确认,报清楚砼的标号和抗渗等级,避免发错,砼运到现场后要仔细验收,确认无误后方能浇筑入模,并按规定制作试件。砼基础拆模后在回填之前要洒水养护,养护时间不少于7天或直至回填完成。(4)、罐底以下结构层基础完成后,要控制好拆模时机,不能拆的太早,模板拆除后,待基础达到一定强度后才能回填中心部分的砂卵石换填层,该部分换填参照基坑超挖换填工艺进行,换填高度应低于设计标高400mm,换填后经触探及密实度检测合格后才可做100厚的隔油防水层,隔油防水层底层采用C35砼浇筑,浇筑时表面要做到平整密实,便于防水层的施工,防水层可按仓库屋面防水工艺施工。隔油防水层完成后经检查...
