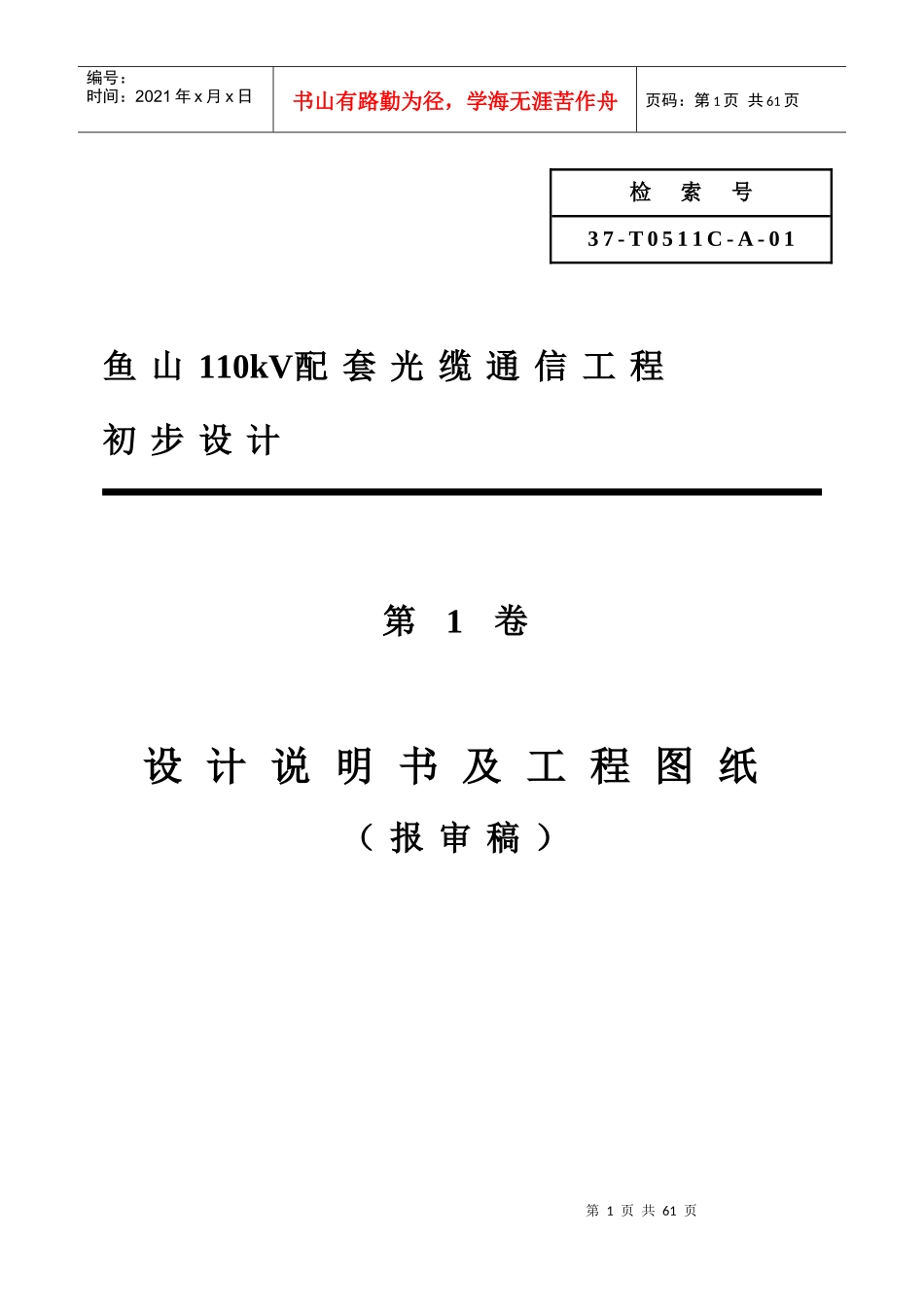

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页检索号37-T0511C-A-01鱼山110kV配套光缆通信工程初步设计第1卷设计说明书及工程图纸（报审稿）第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页山东济宁圣地电力设计院有限公司电力工程勘察设计证书乙级A2370106642011年08月济宁第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页批准：审核：校核：编制：第4页共61页第3页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共61页计说明书目录第1章概述1.1设计依据1.2设计范围及内容1.3建设规模1.4设计原则第2章工程建设综述2.1电力系统概况2.2通信网络现状2.3业务需求分析2.4工程建设必要性2.5通信方案简述2.6差异说明和分析第3章通信系统部分3.1光纤通信网络建设方案3.2通道组织3.3光系统设计3.4业务接入及辅助设备配置3.5设备机房及供电电源3.6进站引入光缆3.7光纤和设备的技术性能指标和选型第4光缆线路部分第5页共61页第4页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共61页章4.1线路路径概况4.2光缆两端接续概况4.3光缆线路气象条件4.4光缆及地线的架设方案及选型4.5杆塔使用条件及接地4.6光缆配套设施附表1：主要通信设备材料表附表2：光缆材料表第1章概述1.1设计依据1.1.1国家相关政策、法规和规章1.1.2工程设计有关的规程、规范中华人民共和国通信行业标准《SDH长途光缆传输系统工程设计规范》YD/T5095-2005《邮电技术规定-光同步传送网技术体制》YDN099-1998《110～750kV架空输电线路设计规范》GB50545-2010《国家电网公司输变电工程初步设计内容深度规定第四部分：电力系统光纤通信》Q／GDW166.4-20101.1.32011年关于《220kV济宁北湖输变电工程可行性研究报告》。第6页共61页第5页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共61页1.2设计范围及内容1.2.1工程项目组成本工程随110kV鱼山变输变电工程本体工程新建鱼山变～大义变、鱼山变～城西变2条24芯光缆，形成鱼山变～大义变和鱼山变～城西变2条光缆通道，将苏桥变接入金乡供电公司通信光缆环网内。新建鱼山变～大义变OPGW光缆和鱼山变～城西变OPGW光缆沿新建线路同杆架设至宁缗县断开点，两条光缆长度均为4.7Km，在宁缗线断开点，断开现有城西至大义ADSS光缆，分别与其续接。鱼山变新上2.5G光传输设备1套，大义变、城西变均配置2.5G光接口板对鱼山变方向，利用新建光缆线路开通鱼山变～大义变、鱼山变～城西变各1路2.5G光通信系统。鱼山变和县调中心站新上PCM设备1对。为了实现地调调控一体化，鱼山变新配置一套PTN设备，接入金乡县供电公司建设中的PTN数据环网，形成金乡县第二套数据承载网。1.2.2承担的设计范围与分工本工程110kV鱼山输变电工程的配套工程，由济宁圣地电力设计院设计，其中与变电站本体工程的分工界面如下：变电站本体工程提供通信设备安装位置及通信电源，本工程提供传输通道接口至各配线单元的里侧，所有业务至配线单元外侧接线在变电站本体工程中提供。线路本体工程提供线路路径、气象条件、非光缆地线的设计及新建线路段光缆架设工作。表1.2.1设计范围第7页共61页第6页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共61页序号设计范围鱼山变大义变城西变中心站1光通信传输设计√√√√2数据承载网设计√√√3通信网管设计√√4电路组织和话路分配√√5PCM设备√√6通信设备的安装和设计√√7进站引入光缆的设计√√√8光缆设计√9概算书编制√线路专业：部分OPGW地线复合光缆的热稳定计算、选型、架线安装设计。通信专业：全线通信系统设计、传输计算、设备配置、网管公务系统、同步系统及保护方式，进站光缆的设计及配套设施的设计，本工程概算书的编制。1.3建设规模本工程在110kV线路上新建24芯OPGW光缆9.4km，新建苏桥变电站通信站1个。第8页共61页第7页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页...
