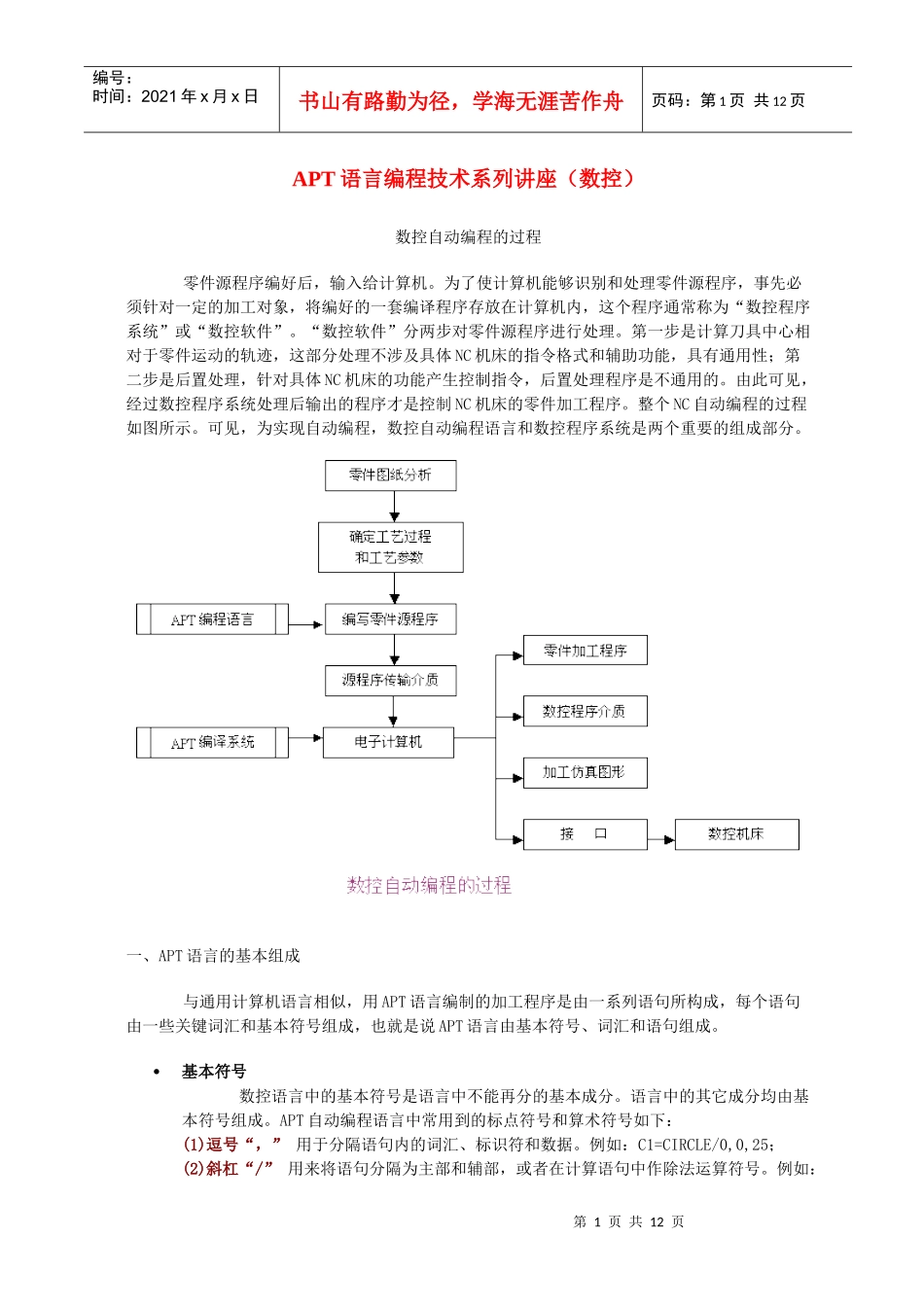

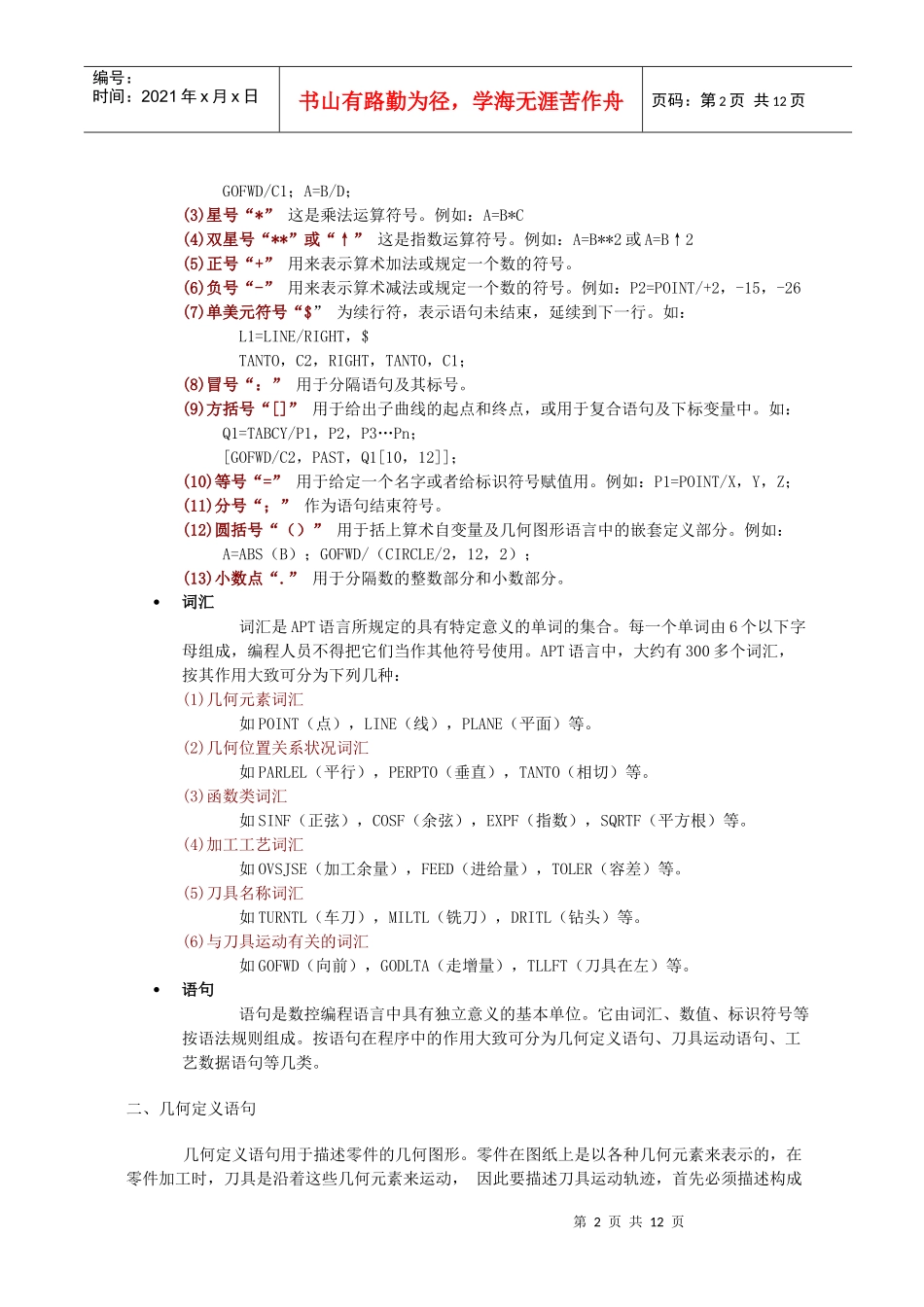

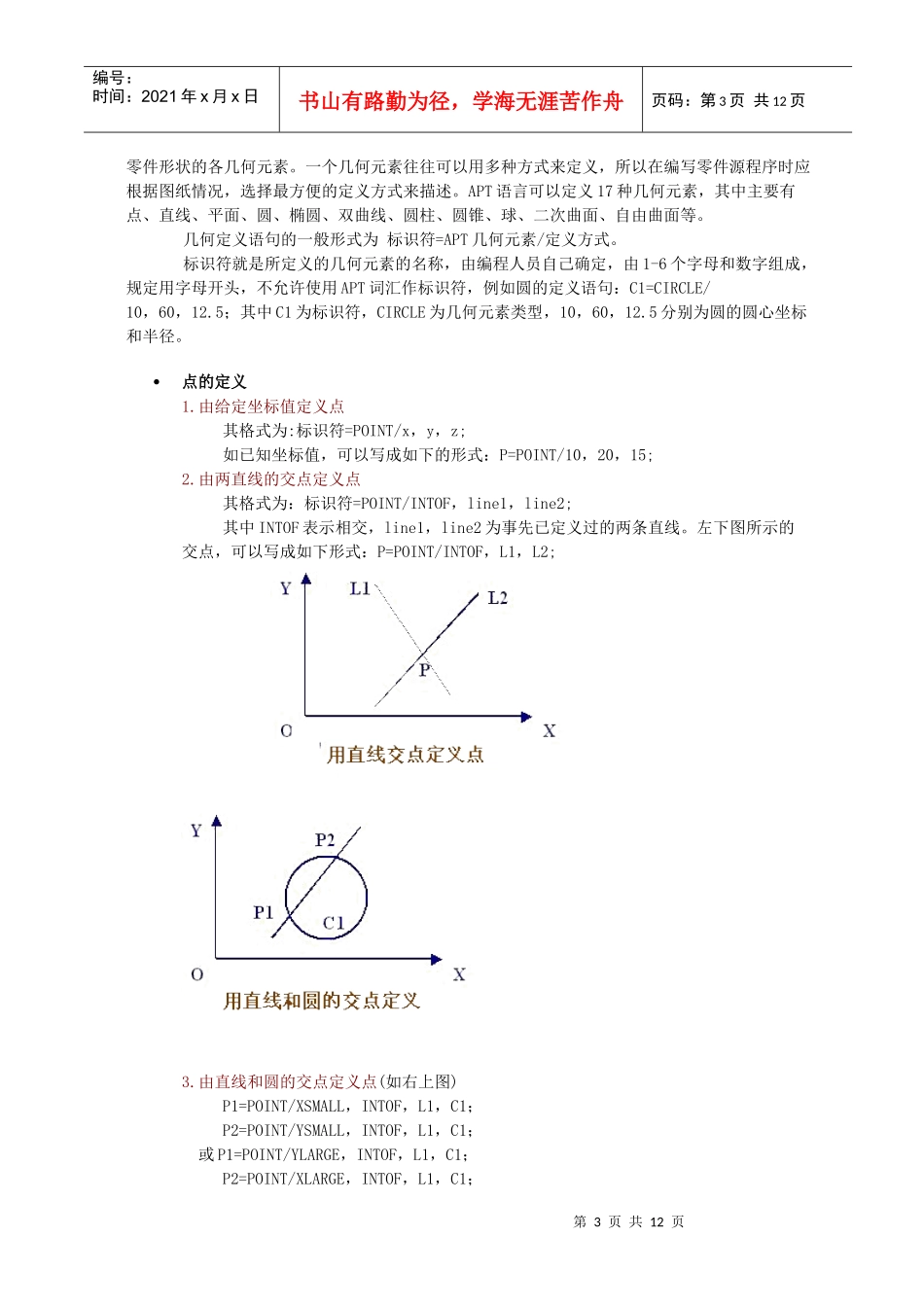

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页APT语言编程技术系列讲座（数控）数控自动编程的过程零件源程序编好后，输入给计算机。为了使计算机能够识别和处理零件源程序，事先必须针对一定的加工对象，将编好的一套编译程序存放在计算机内，这个程序通常称为“数控程序系统”或“数控软件”。“数控软件”分两步对零件源程序进行处理。第一步是计算刀具中心相对于零件运动的轨迹，这部分处理不涉及具体NC机床的指令格式和辅助功能，具有通用性；第二步是后置处理，针对具体NC机床的功能产生控制指令，后置处理程序是不通用的。由此可见，经过数控程序系统处理后输出的程序才是控制NC机床的零件加工程序。整个NC自动编程的过程如图所示。可见，为实现自动编程，数控自动编程语言和数控程序系统是两个重要的组成部分。一、APT语言的基本组成与通用计算机语言相似，用APT语言编制的加工程序是由一系列语句所构成，每个语句由一些关键词汇和基本符号组成，也就是说APT语言由基本符号、词汇和语句组成。基本符号数控语言中的基本符号是语言中不能再分的基本成分。语言中的其它成分均由基本符号组成。APT自动编程语言中常用到的标点符号和算术符号如下：(1)逗号“，”用于分隔语句内的词汇、标识符和数据。例如：C1=CIRCLE/0,0,25；(2)斜杠“/”用来将语句分隔为主部和辅部，或者在计算语句中作除法运算符号。例如：第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页GOFWD/C1；A=B/D；(3)星号“*”这是乘法运算符号。例如：A=B*C(4)双星号“**”或“↑”这是指数运算符号。例如：A=B**2或A=B↑2(5)正号“+”用来表示算术加法或规定一个数的符号。(6)负号“-”用来表示算术减法或规定一个数的符号。例如：P2=POINT/+2，-15，-26(7)单美元符号“$”为续行符，表示语句未结束，延续到下一行。如：L1=LINE/RIGHT，$TANTO，C2，RIGHT，TANTO，C1；(8)冒号“：”用于分隔语句及其标号。(9)方括号“[]”用于给出子曲线的起点和终点，或用于复合语句及下标变量中。如：Q1=TABCY/P1，P2，P3…Pn；[GOFWD/C2，PAST，Q1[10，12]]；(10)等号“=”用于给定一个名字或者给标识符号赋值用。例如：P1=POINT/X，Y，Z；(11)分号“；”作为语句结束符号。(12)圆括号“（）”用于括上算术自变量及几何图形语言中的嵌套定义部分。例如：A=ABS（B）；GOFWD/（CIRCLE/2，12，2）；(13)小数点“.”用于分隔数的整数部分和小数部分。词汇词汇是APT语言所规定的具有特定意义的单词的集合。每一个单词由6个以下字母组成，编程人员不得把它们当作其他符号使用。APT语言中，大约有300多个词汇，按其作用大致可分为下列几种：(1)几何元素词汇如POINT（点），LINE（线），PLANE（平面）等。(2)几何位置关系状况词汇如PARLEL（平行），PERPTO（垂直），TANTO（相切）等。(3)函数类词汇如SINF（正弦），COSF（余弦），EXPF（指数），SQRTF（平方根）等。(4)加工工艺词汇如OVSJSE（加工余量），FEED（进给量），TOLER（容差）等。(5)刀具名称词汇如TURNTL（车刀），MILTL（铣刀），DRITL（钻头）等。(6)与刀具运动有关的词汇如GOFWD（向前），GODLTA（走增量），TLLFT（刀具在左）等。语句语句是数控编程语言中具有独立意义的基本单位。它由词汇、数值、标识符号等按语法规则组成。按语句在程序中的作用大致可分为几何定义语句、刀具运动语句、工艺数据语句等几类。二、几何定义语句几何定义语句用于描述零件的几何图形。零件在图纸上是以各种几何元素来表示的，在零件加工时，刀具是沿着这些几何元素来运动，因此要描述刀具运动轨迹，首先必须描述构成第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页零件形状的各几何元素。一个几何元素往往可以用多种方式来定义，所以在编写零件源程序时应根据图纸情况，选择最方便的定义方式来描述。APT语言可以定义17种几何元素，其中主要有点、直线、平面、圆、椭圆、双曲线、圆柱、圆锥、球、二次曲面、自由曲面等。几何定义语句的...
