执行机构安装安装调试作业指导书8VIP免费

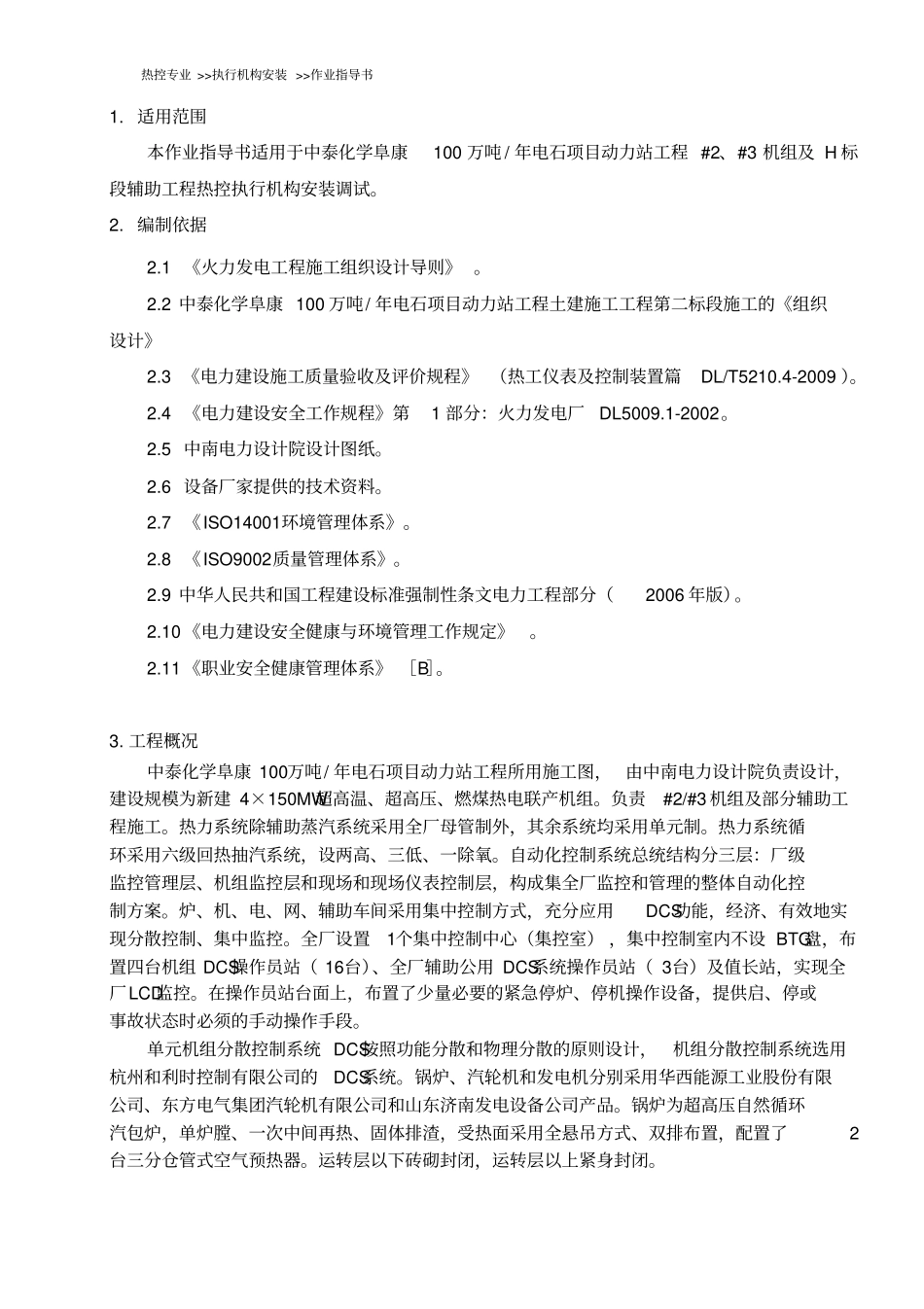

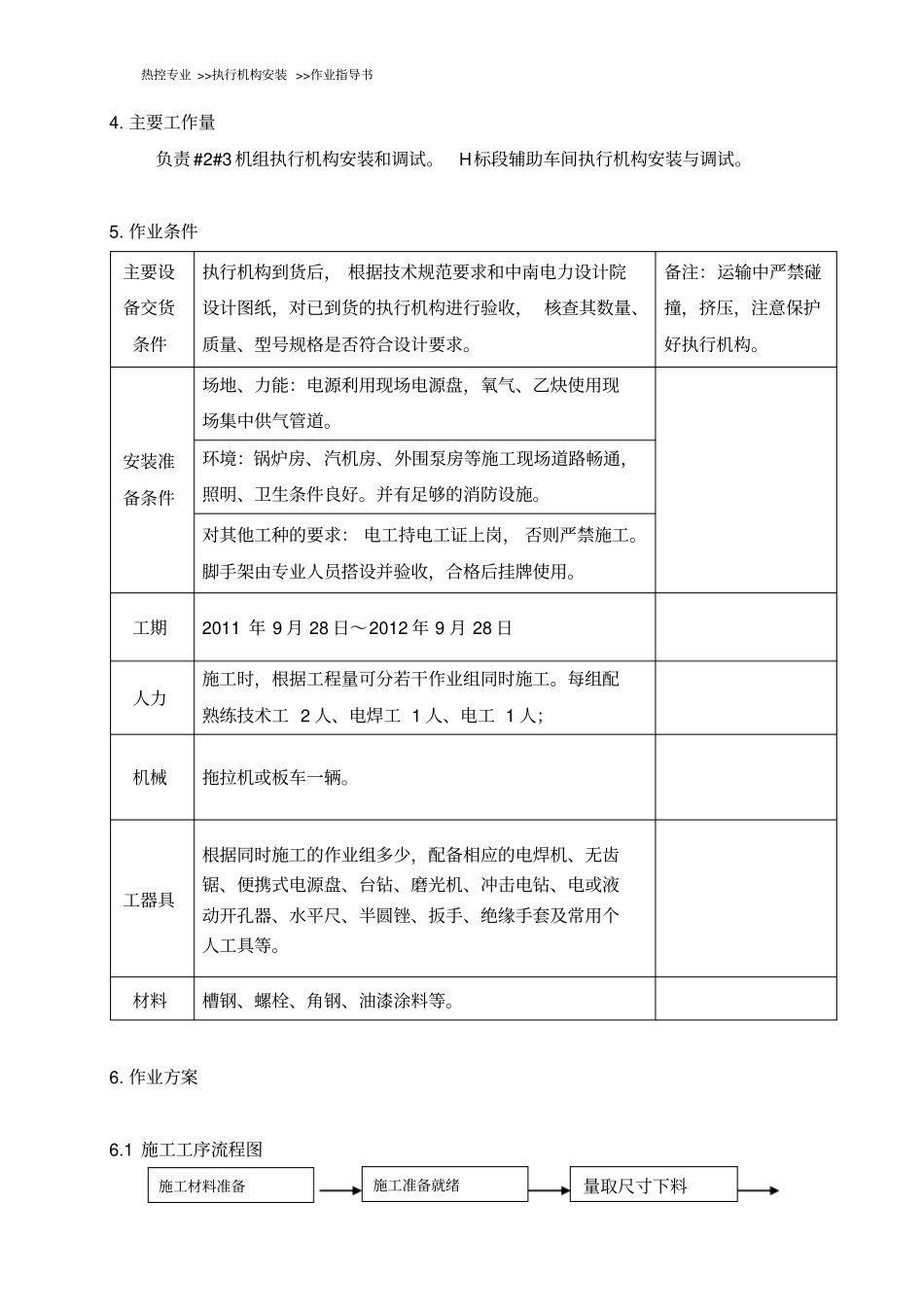

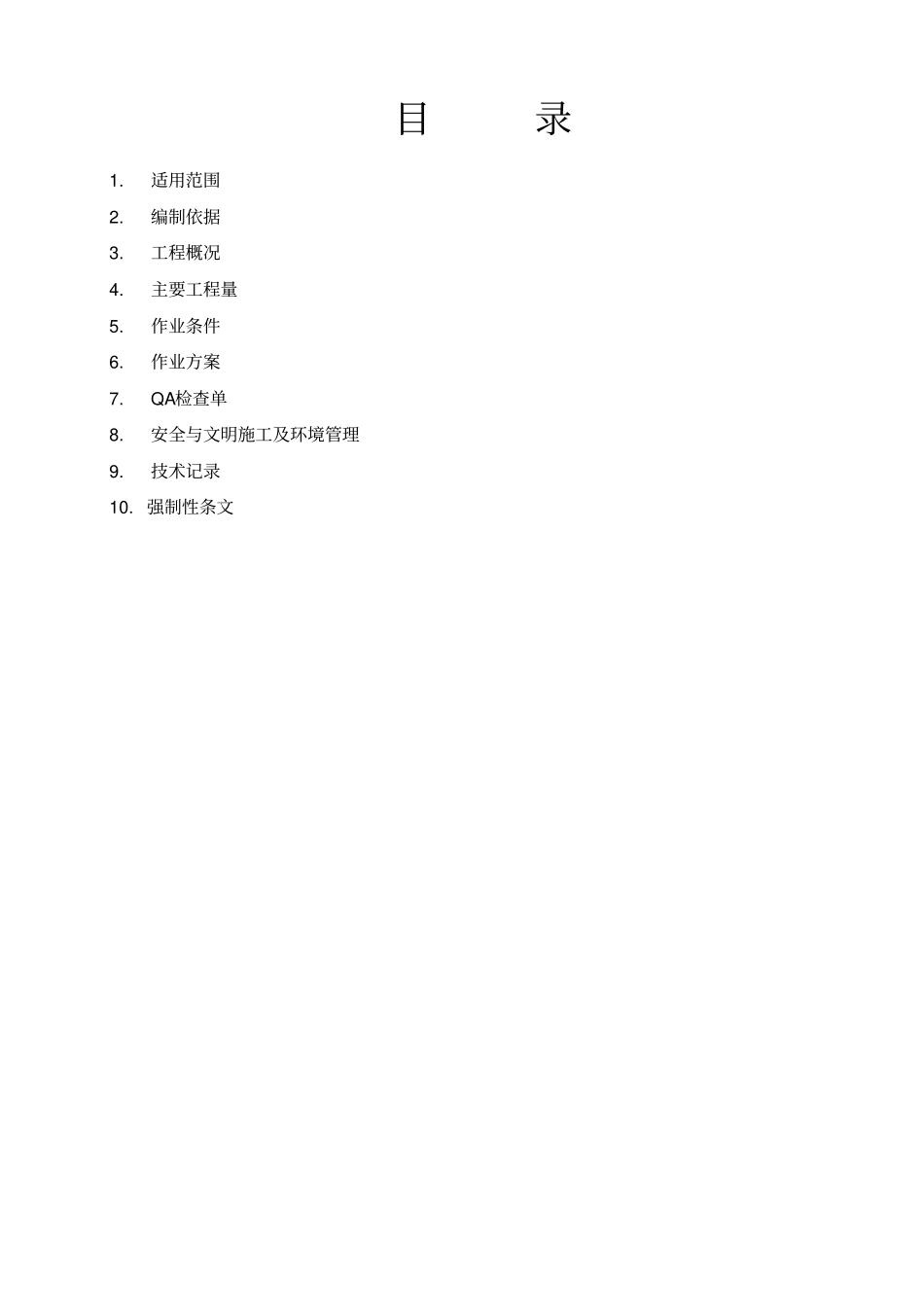

目录1.适用范围2.编制依据3.工程概况4.主要工程量5.作业条件6.作业方案7.QA检查单8.安全与文明施工及环境管理9.技术记录10.强制性条文热控专业>>执行机构安装>>作业指导书1.适用范围本作业指导书适用于中泰化学阜康100万吨/年电石项目动力站工程#2、#3机组及H标段辅助工程热控执行机构安装调试。2.编制依据2.1《火力发电工程施工组织设计导则》。2.2中泰化学阜康100万吨/年电石项目动力站工程土建施工工程第二标段施工的《组织设计》2.3《电力建设施工质量验收及评价规程》（热工仪表及控制装置篇DL/T5210.4-2009）。2.4《电力建设安全工作规程》第1部分：火力发电厂DL5009.1-2002。2.5中南电力设计院设计图纸。2.6设备厂家提供的技术资料。2.7《ISO14001环境管理体系》。2.8《ISO9002质量管理体系》。2.9中华人民共和国工程建设标准强制性条文电力工程部分（2006年版）。2.10《电力建设安全健康与环境管理工作规定》。2.11《职业安全健康管理体系》［B］。3.工程概况中泰化学阜康100万吨/年电石项目动力站工程所用施工图，由中南电力设计院负责设计，建设规模为新建4×150MW超高温、超高压、燃煤热电联产机组。负责#2/#3机组及部分辅助工程施工。热力系统除辅助蒸汽系统采用全厂母管制外，其余系统均采用单元制。热力系统循环采用六级回热抽汽系统，设两高、三低、一除氧。自动化控制系统总统结构分三层：厂级监控管理层、机组监控层和现场和现场仪表控制层，构成集全厂监控和管理的整体自动化控制方案。炉、机、电、网、辅助车间采用集中控制方式，充分应用DCS功能，经济、有效地实现分散控制、集中监控。全厂设置1个集中控制中心（集控室），集中控制室内不设BTG盘，布置四台机组DCS操作员站（16台）、全厂辅助公用DCS系统操作员站（3台）及值长站，实现全厂LCD监控。在操作员站台面上，布置了少量必要的紧急停炉、停机操作设备，提供启、停或事故状态时必须的手动操作手段。单元机组分散控制系统DCS按照功能分散和物理分散的原则设计，机组分散控制系统选用杭州和利时控制有限公司的DCS系统。锅炉、汽轮机和发电机分别采用华西能源工业股份有限公司、东方电气集团汽轮机有限公司和山东济南发电设备公司产品。锅炉为超高压自然循环汽包炉，单炉膛、一次中间再热、固体排渣，受热面采用全悬吊方式、双排布置，配置了2台三分仓管式空气预热器。运转层以下砖砌封闭，运转层以上紧身封闭。热控专业>>执行机构安装>>作业指导书4.主要工作量负责#2#3机组执行机构安装和调试。H标段辅助车间执行机构安装与调试。5.作业条件主要设备交货条件执行机构到货后，根据技术规范要求和中南电力设计院设计图纸，对已到货的执行机构进行验收，核查其数量、质量、型号规格是否符合设计要求。备注：运输中严禁碰撞，挤压，注意保护好执行机构。安装准备条件场地、力能：电源利用现场电源盘，氧气、乙炔使用现场集中供气管道。环境：锅炉房、汽机房、外围泵房等施工现场道路畅通，照明、卫生条件良好。并有足够的消防设施。对其他工种的要求：电工持电工证上岗，否则严禁施工。脚手架由专业人员搭设并验收，合格后挂牌使用。工期2011年9月28日～2012年9月28日人力施工时，根据工程量可分若干作业组同时施工。每组配熟练技术工2人、电焊工1人、电工1人；机械拖拉机或板车一辆。工器具根据同时施工的作业组多少，配备相应的电焊机、无齿锯、便携式电源盘、台钻、磨光机、冲击电钻、电或液动开孔器、水平尺、半圆锉、扳手、绝缘手套及常用个人工具等。材料槽钢、螺栓、角钢、油漆涂料等。6.作业方案6.1施工工序流程图施工材料准备施工准备就绪量取尺寸下料热控专业>>执行机构安装>>作业指导书6.2施工工序卡6.2.1执行机构安装准备工序卡编号011.概述：主要是施工材料的准备和技术准备。2.操作方法：序号及步骤名称主要作业方法和操作要求工艺质量要求2.1施工材料准备1联系物资部负责设备的专工,根据设计提供的执行器、固定槽钢的型号、数量、质量要求进货。2核查到货执行器规格型号、数量、质量是否符合设计、技术规范。对不符合设计要求和质量标准的要作好记录，并提交物资部联系处理。1材料质量符合设...
