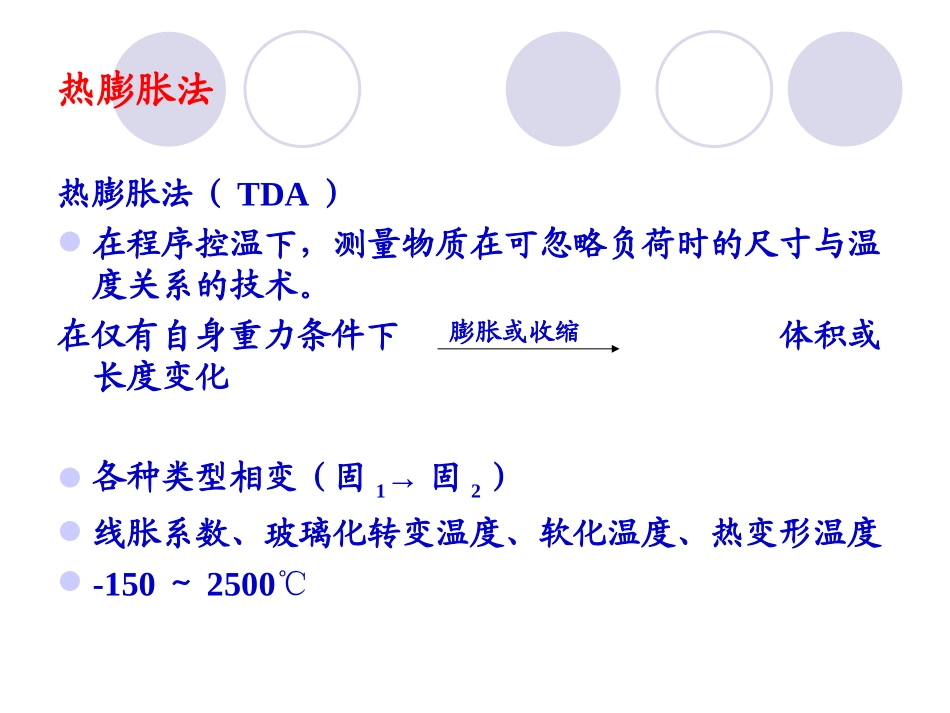

热膨胀法热膨胀法（TDA）在程序控温下，测量物质在可忽略负荷时的尺寸与温度关系的技术
在仅有自身重力条件下体积或长度变化各种类型相变（固1→固2）线胀系数、玻璃化转变温度、软化温度、热变形温度-150～2500℃膨胀或收缩1
线膨胀系数⑴定义：温度升高一度（℃）时，沿试样某一方向上的相对伸长（或收缩）量，⑵测定方法无相变时：T1→L1，T2→L2；L0＝L1T1~T2的选择：-30～30℃（美）；室温～80℃（日）0～40℃（中）注意：要求测试温度范围内无相转变
0LLT⑶TDA原理示意图测量试样分子对热能引起的变化的响应；晶体结构、晶格振动及物理和化学状态的改变⑷热膨胀曲线PS:真空，5/℃minT/℃△L/μmTg=100℃2
体膨胀系数定义：温度升高一度（℃）时，试样体积膨胀（或收缩）的相对量，式中：γ——体膨胀系数；V0——起始温度下的原始体积；△V——试样在温差△T下的体积变化量△T——试验温度差0VVT＝热机械分析（TMA）1
定义：在程序控温下，测量物质在非振动负荷下的形变与温度关系的技术
负荷方式：拉伸、压缩、弯曲、扭转和针入等2
测试原理与线膨胀测量相似，差别在于TMA必须施加或多或少的静态外力；TMA的响应是膨胀行为和粘弹效应的加和电炉样品探头热电偶位置信号负荷线性位移传感器TMA基本装置压缩压入半球压入膨胀弯曲拉伸工作模式样品模式测定量依赖性所获信息整块样品平探头/小负荷膨胀温度热胀系数，Tg分散样品膨胀体积变化温度热胀系数，Tg薄膜压入/大负荷压入深度外力模量，交联密度时间蠕变，固化过程温度软化温度，Tg纤维或薄膜拉伸单向拉伸或收缩外力模量，交联密度时间蠕变，固化过程温度Tg,熔点,固化过程液体平板距离时间粘度,凝胶点温度熔融,粘度,凝胶点支撑样品弯曲弯曲量时间蠕变温度软化温度，Tg，熔点温度(C)尺寸变化(
