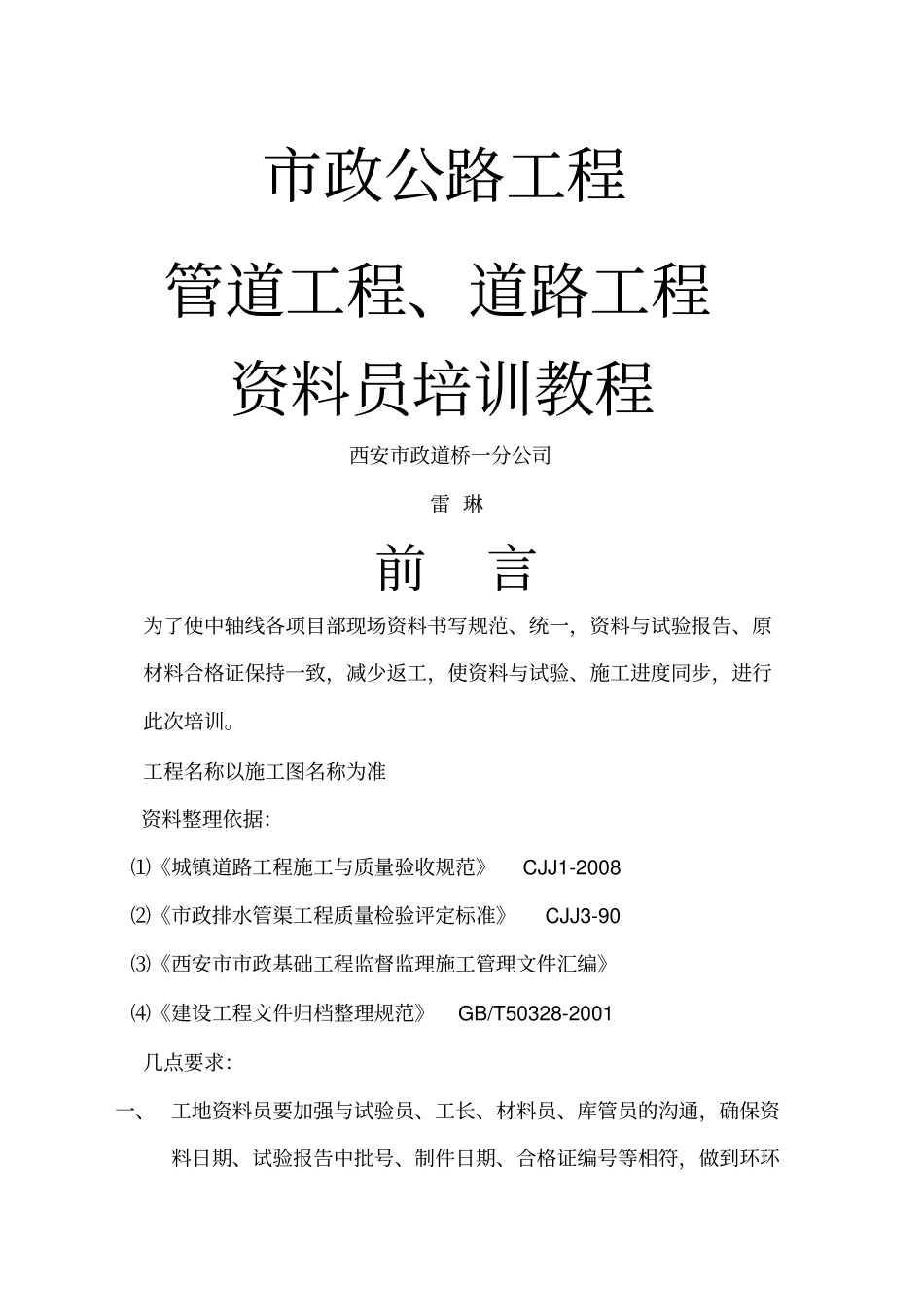

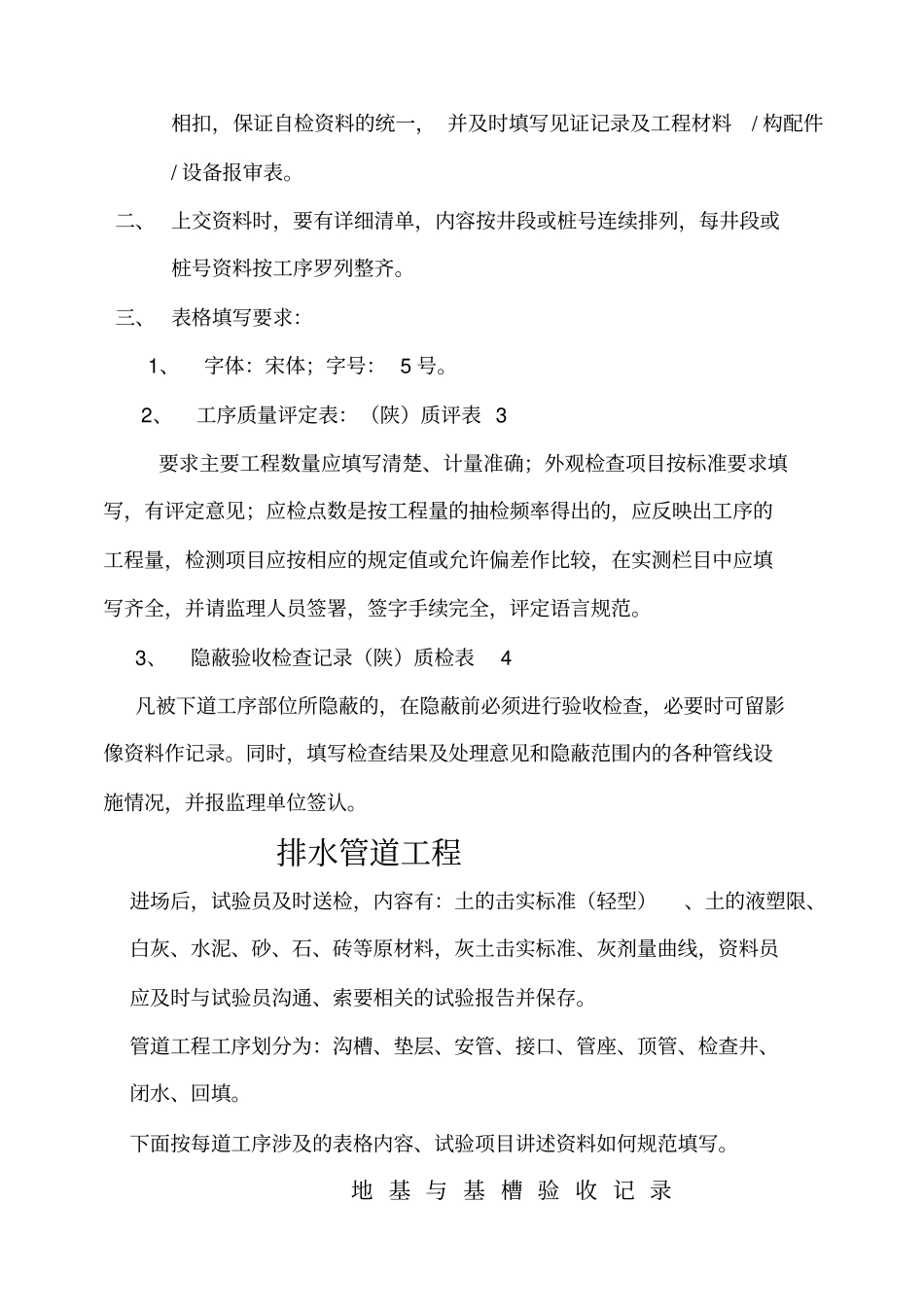

市政公路工程管道工程、道路工程资料员培训教程西安市政道桥一分公司雷琳前言为了使中轴线各项目部现场资料书写规范、统一，资料与试验报告、原材料合格证保持一致，减少返工，使资料与试验、施工进度同步，进行此次培训。工程名称以施工图名称为准资料整理依据：⑴《城镇道路工程施工与质量验收规范》CJJ1-2008⑵《市政排水管渠工程质量检验评定标准》CJJ3-90⑶《西安市市政基础工程监督监理施工管理文件汇编》⑷《建设工程文件归档整理规范》GB/T50328-2001几点要求：一、工地资料员要加强与试验员、工长、材料员、库管员的沟通，确保资料日期、试验报告中批号、制件日期、合格证编号等相符，做到环环相扣，保证自检资料的统一，并及时填写见证记录及工程材料/构配件/设备报审表。二、上交资料时，要有详细清单，内容按井段或桩号连续排列，每井段或桩号资料按工序罗列整齐。三、表格填写要求：1、字体：宋体；字号：5号。2、工序质量评定表：（陕）质评表3要求主要工程数量应填写清楚、计量准确；外观检查项目按标准要求填写，有评定意见；应检点数是按工程量的抽检频率得出的，应反映出工序的工程量，检测项目应按相应的规定值或允许偏差作比较，在实测栏目中应填写齐全，并请监理人员签署，签字手续完全，评定语言规范。3、隐蔽验收检查记录（陕）质检表4凡被下道工序部位所隐蔽的，在隐蔽前必须进行验收检查，必要时可留影像资料作记录。同时，填写检查结果及处理意见和隐蔽范围内的各种管线设施情况，并报监理单位签认。排水管道工程进场后，试验员及时送检，内容有：土的击实标准（轻型）、土的液塑限、白灰、水泥、砂、石、砖等原材料，灰土击实标准、灰剂量曲线，资料员应及时与试验员沟通、索要相关的试验报告并保存。管道工程工序划分为：沟槽、垫层、安管、接口、管座、顶管、检查井、闭水、回填。下面按每道工序涉及的表格内容、试验项目讲述资料如何规范填写。地基与基槽验收记录（陕）施管表15-1编号：填写日期：2009年04月15日单位工程名称：西安市南北中轴线（电视塔～北二环）改造污水管道工程勘察单位：建设单位：西安市政管理委员会设计单位：西安市政设计研究院施工单位：西安市市政设施管理局监理单位：西安科信市政工程监理有限公司基槽所在工程部位图示（比例1：）检查记录基底几何尺寸130m*2.2m（管段长度*沟槽底宽）坑口放宽开挖尺寸130m*4.84m（管段长度*沟槽上口宽）基底位置、标高、放坡WA18加～WA22加基底平均标高417.71放坡0.33岩土状况（杂土、坑穴、空洞、软弱土层）无杂土，坑穴、空洞软弱土层周边建、构筑物无（工地现状）地下水情况无（工地现状）基坑支护、安全防护、堆载情况竖撑4米/道，堆土与沟槽边距离大于1米（工地现状）超挖情况无存在问题及处理办法无结论土质基本与勘察相同施工单位监理单位建设单位项目技术负责人：年月日负责员：年月日质检员：年月日项目总监理工程师：年月日建设项目代表：年月日工序质量评定表（陕）质评表3单位工程（部位）名称西安市南北中轴线（电视塔~北二环）改造污水管道工程施工单位西安市市政设施管理局监理单位西安科信市政工程监理有限公司工序名称沟槽主要工程数量D800mm双壁缠绕管，长130m，共5个井段，沟槽宽2.2m桩号（井段）WA18加~WA22加序号外观检查项目质量情况评定意见1CJJ3-903.1.1无扰动槽底土壤，无超挖现象。符合CJJ3-90标准的相关要求2CJJ3-903.1.2槽底无受水浸泡、无受冻。3CJJ3-903.1.3沟槽允许偏差符合下列规定。序号检测项目规定值或允许偏差(mm)实测值或实测点偏差（mm）应检点数合格点数合格率（%）1234567891011121314151槽底压实度≥95%96.095.396.295.796.195.896.596.095.294.197.296.297.096.696.1151493.32槽底高程±20-20-13-14-5-16-21-10-5-12-8-15-16-2018-10151493.33槽底中线每侧宽度≥1100112011151055112511301120113012101115113011501125106511251200115511251130104511251130114511251065116511401170117511251135302686.74沟槽边坡≥0.330.350.360.350.340.300.350.330.370.360.350.330.380.350.340.330.360.350.330.320.350.340.330.330.350.340.350.340.330...
