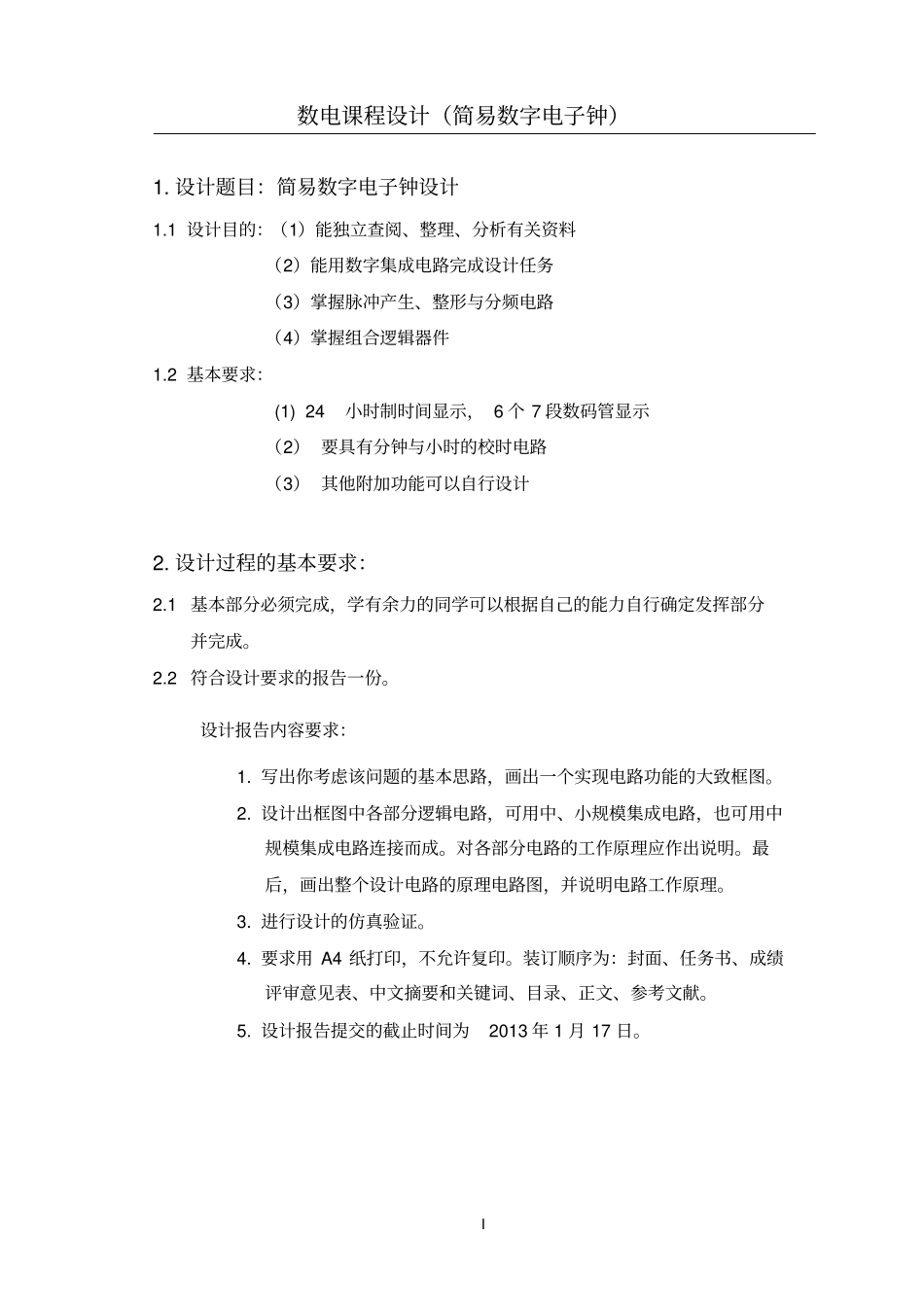

数电课程设计（简易数字电子钟）I1.设计题目：简易数字电子钟设计1.1设计目的：（1）能独立查阅、整理、分析有关资料（2）能用数字集成电路完成设计任务（3）掌握脉冲产生、整形与分频电路（4）掌握组合逻辑器件1.2基本要求：(1)24小时制时间显示，6个7段数码管显示（2）要具有分钟与小时的校时电路（3）其他附加功能可以自行设计2.设计过程的基本要求：2.1基本部分必须完成，学有余力的同学可以根据自己的能力自行确定发挥部分并完成。2.2符合设计要求的报告一份。设计报告内容要求：1.写出你考虑该问题的基本思路，画出一个实现电路功能的大致框图。2.设计出框图中各部分逻辑电路，可用中、小规模集成电路，也可用中规模集成电路连接而成。对各部分电路的工作原理应作出说明。最后，画出整个设计电路的原理电路图，并说明电路工作原理。3.进行设计的仿真验证。4.要求用A4纸打印，不允许复印。装订顺序为：封面、任务书、成绩评审意见表、中文摘要和关键词、目录、正文、参考文献。5.设计报告提交的截止时间为2013年1月17日。数电课程设计（简易数字电子钟）II中文摘要本数字钟设计为具有24小时显示，及分钟、秒的显示、有校正功能，利用74LS290、石英晶振、74LS48、数码管等器件连接完成的。核心是多谐振荡器，可以是用555型的，也可利用石英晶振型的。此简易数字钟为基础型，可由此拓展额外功能，例如：报时等。关键字74LS290，英晶振，分频器，计数器，译码器。数电课程设计（简易数字电子钟）III目录题目分析...................................................................-1-1方案设计.................................................................-2-1.1总体框图..............................................................-2-1.1.1总体概括..............................................-2-1.2各部分电路图与详解..................................................-3-1.2.1振荡器..............................................-3-1.2.2分频器..............................................-3-1.2.3译码与显示...........................................-5-1.2.4计数器..............................................-6-1.2.5校时................................................-7-1.2.6额外电路----整点报时..................................-7-附录........................................................................-8-原件清单...................................................................-9-附加电路元件清单.........................................................-9-总结.......................................................................-10-数电课程设计（简易数字电子钟）-1-题目分析简易数字电子钟具有正常时间显示与计时的功能，根据课程设计任务书要求，此设计书中数字钟可以显示秒、分、时的功能，以及具有校正的功能(因为快校正设计复杂、不易实现，所以采取慢校正)。具体可利用振荡器、分频器、计数器、译码器、显示器实现此数字钟，另外可以添加其他电路来实现额外功能，例如：整点报时，闹钟等。核心部分是振荡器的起振与分频(具体在后文分析)，产生1Hz的脉冲。繁琐部分是计数与显示。两部分都是做成与否的关键。数电课程设计（简易数字电子钟）-2-1方案设计1.1总体框图图1.11.1.1总体概括数字时钟电路由多谐振荡发生器、分频器、两个60进制分秒计数器、一个24进制小时计数器以及6个数字显示器组成。电路工作时由石英晶体多谐振荡器产生频率高频率脉冲，经由多个74LS290D（功能表如下）计数器构成的分频器得到频率为1HZ的脉冲，脉冲输入计数电路,然后将相应数字显示到数字显示器上即所要显示的时间。另外，时钟时间的设置与校正可以通过在秒计数器与分计数器之间和分计数器与时计数器之间加单脉冲即可实现。表1.174LS290功能表数电课程设计（简易数字电子钟）-3-1.2各部分电路图与详解1.2.1振荡器R11kΩR21kΩC151nFU1A7404NU2A7404NX1HC-49/U_3MHzC251nF图1.2振荡器是数字钟的核心，数...
