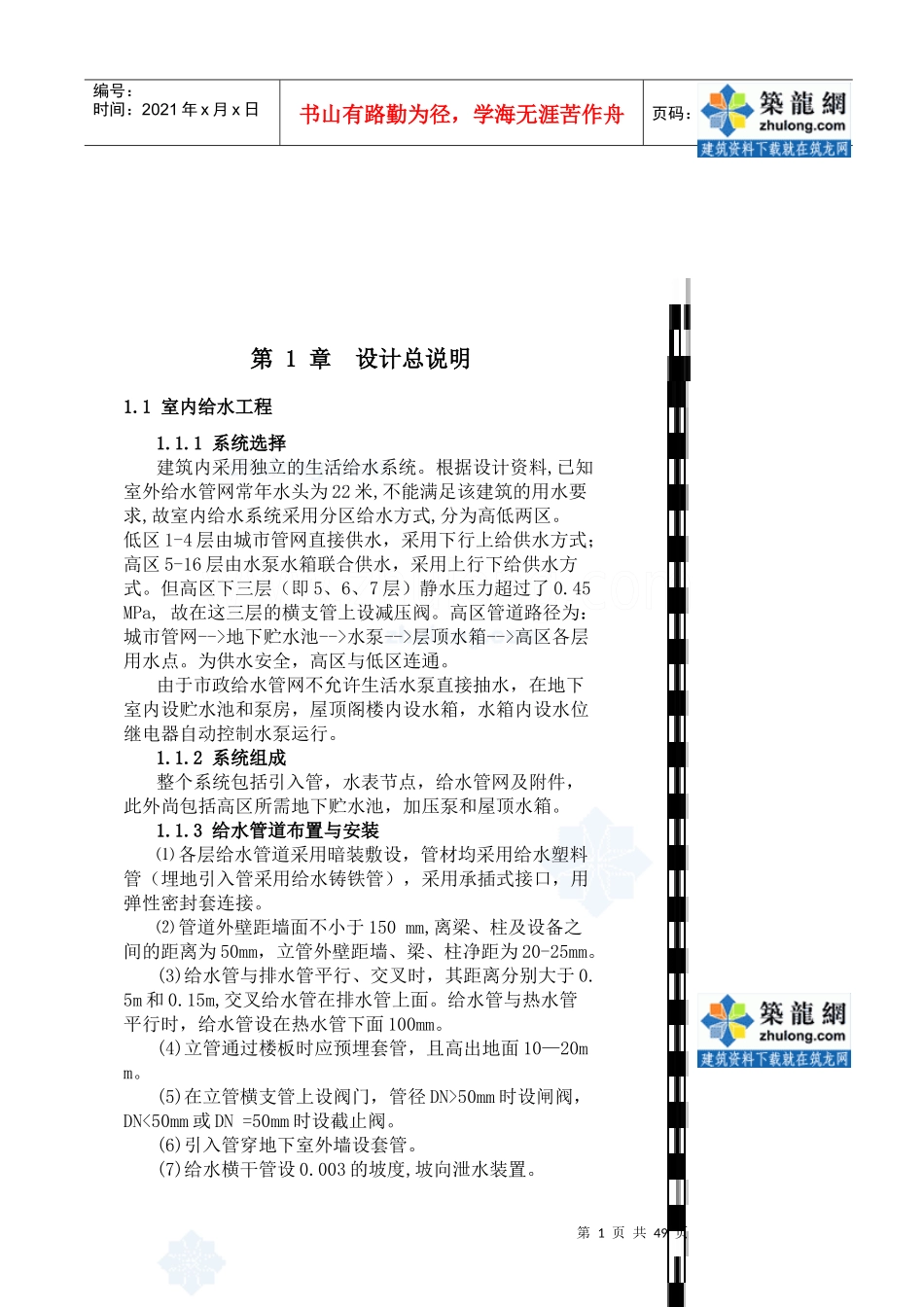

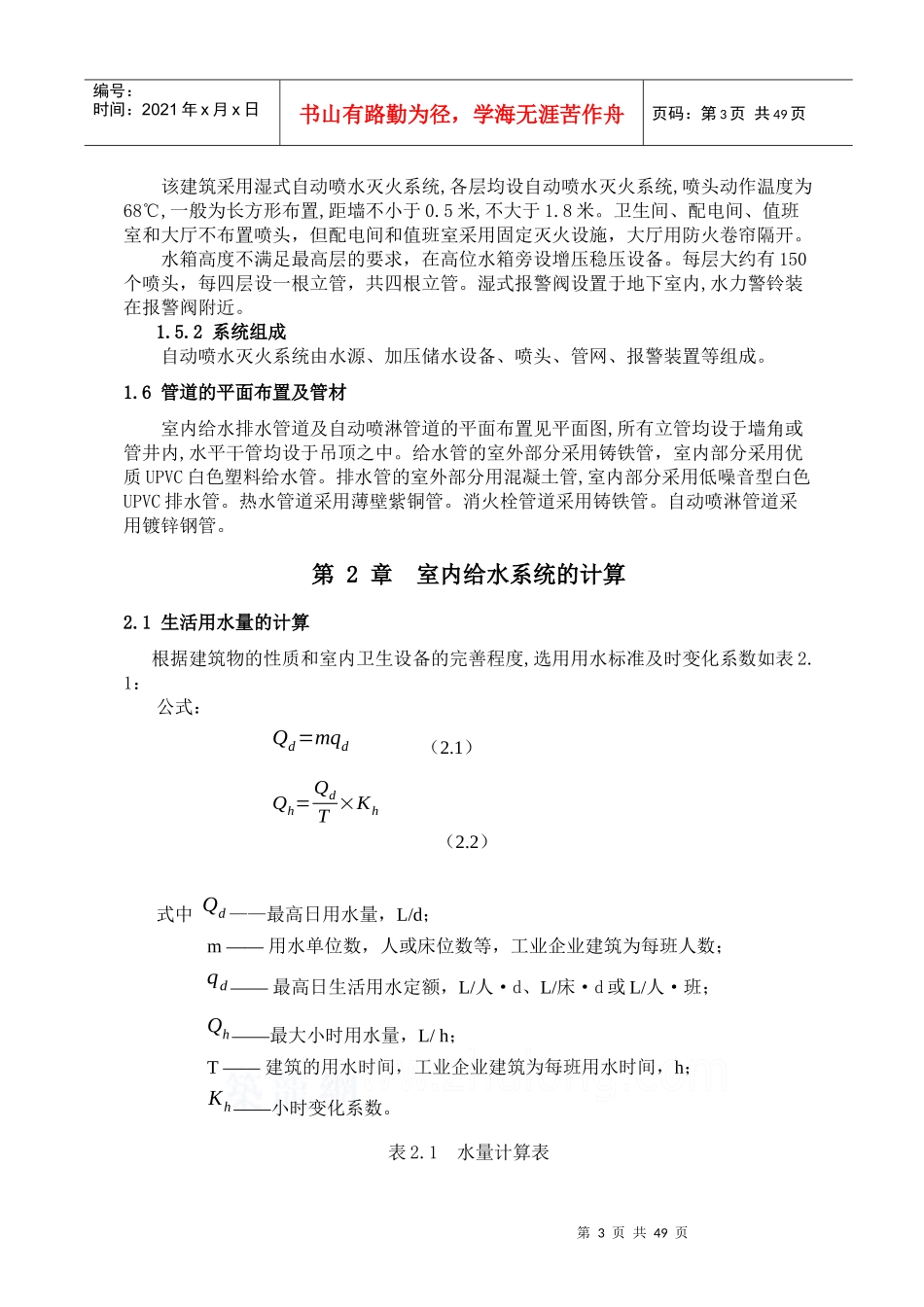

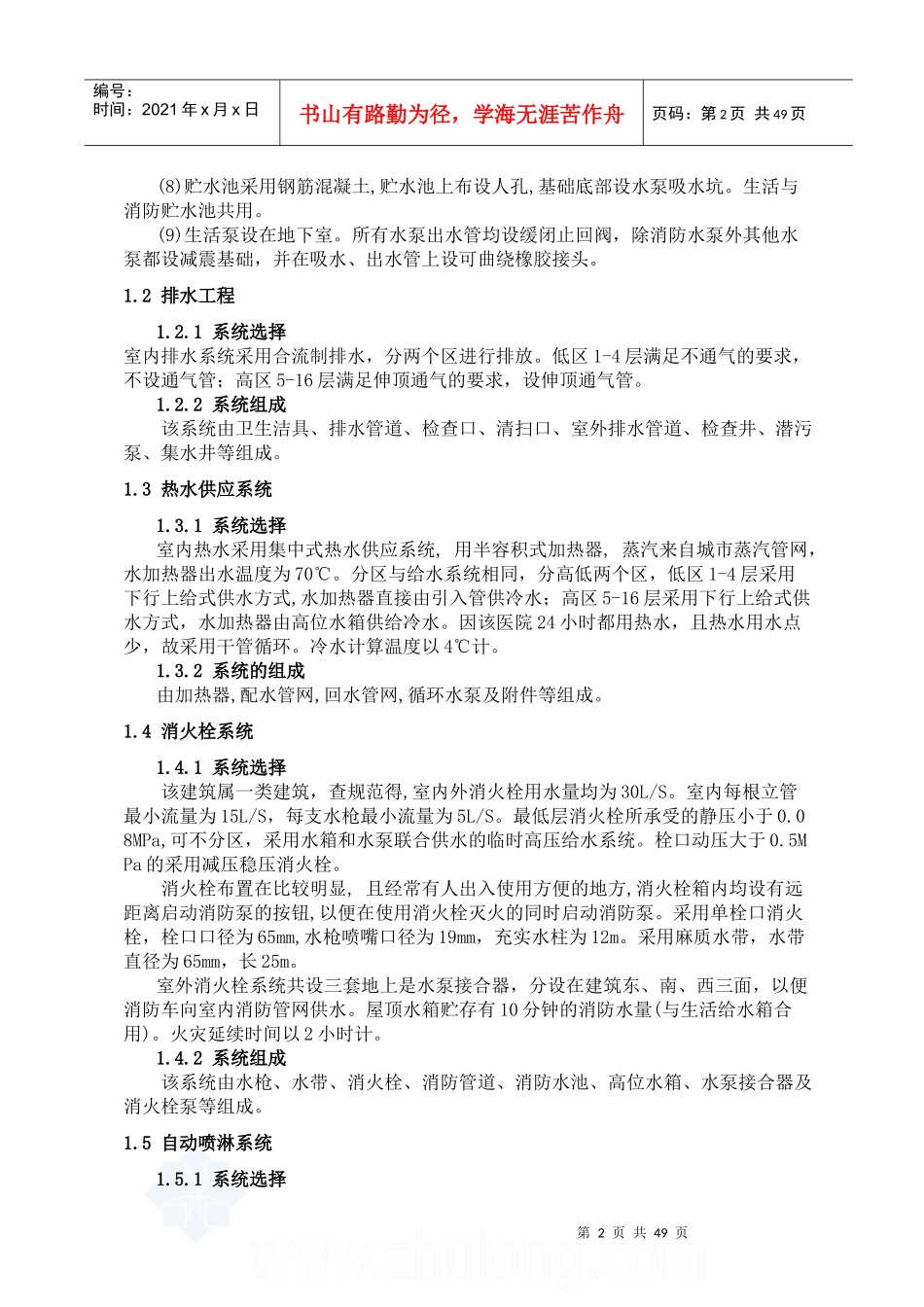

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页第1章设计总说明1.1室内给水工程1.1.1系统选择建筑内采用独立的生活给水系统。根据设计资料,已知室外给水管网常年水头为22米,不能满足该建筑的用水要求,故室内给水系统采用分区给水方式,分为高低两区。低区1-4层由城市管网直接供水，采用下行上给供水方式；高区5-16层由水泵水箱联合供水，采用上行下给供水方式。但高区下三层（即5、6、7层）静水压力超过了0.45MPa,故在这三层的横支管上设减压阀。高区管道路径为：城市管网-->地下贮水池-->水泵-->层顶水箱-->高区各层用水点。为供水安全，高区与低区连通。由于市政给水管网不允许生活水泵直接抽水，在地下室内设贮水池和泵房，屋顶阁楼内设水箱，水箱内设水位继电器自动控制水泵运行。1.1.2系统组成整个系统包括引入管，水表节点，给水管网及附件，此外尚包括高区所需地下贮水池，加压泵和屋顶水箱。1.1.3给水管道布置与安装⑴各层给水管道采用暗装敷设，管材均采用给水塑料管（埋地引入管采用给水铸铁管），采用承插式接口，用弹性密封套连接。⑵管道外壁距墙面不小于150mm,离梁、柱及设备之间的距离为50mm，立管外壁距墙、梁、柱净距为20-25mm。(3)给水管与排水管平行、交叉时，其距离分别大于0.5m和0.15m,交叉给水管在排水管上面。给水管与热水管平行时，给水管设在热水管下面100mm。(4)立管通过楼板时应预埋套管，且高出地面10—20mm。(5)在立管横支管上设阀门，管径DN>50mm时设闸阀，DN<50mm或DN=50mm时设截止阀。(6)引入管穿地下室外墙设套管。(7)给水横干管设0.003的坡度,坡向泄水装置。第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页(8)贮水池采用钢筋混凝土,贮水池上布设人孔,基础底部设水泵吸水坑。生活与消防贮水池共用。(9)生活泵设在地下室。所有水泵出水管均设缓闭止回阀，除消防水泵外其他水泵都设减震基础，并在吸水、出水管上设可曲绕橡胶接头。1.2排水工程1.2.1系统选择室内排水系统采用合流制排水，分两个区进行排放。低区1-4层满足不通气的要求，不设通气管；高区5-16层满足伸顶通气的要求，设伸顶通气管。1.2.2系统组成该系统由卫生洁具、排水管道、检查口、清扫口、室外排水管道、检查井、潜污泵、集水井等组成。1.3热水供应系统1.3.1系统选择室内热水采用集中式热水供应系统,用半容积式加热器,蒸汽来自城市蒸汽管网，水加热器出水温度为70℃。分区与给水系统相同，分高低两个区，低区1-4层采用下行上给式供水方式,水加热器直接由引入管供冷水；高区5-16层采用下行上给式供水方式，水加热器由高位水箱供给冷水。因该医院24小时都用热水，且热水用水点少，故采用干管循环。冷水计算温度以4℃计。1.3.2系统的组成由加热器,配水管网,回水管网,循环水泵及附件等组成。1.4消火栓系统1.4.1系统选择该建筑属一类建筑，查规范得,室内外消火栓用水量均为30L/S。室内每根立管最小流量为15L/S，每支水枪最小流量为5L/S。最低层消火栓所承受的静压小于0.08MPa,可不分区，采用水箱和水泵联合供水的临时高压给水系统。栓口动压大于0.5MPa的采用减压稳压消火栓。消火栓布置在比较明显,且经常有人出入使用方便的地方,消火栓箱内均设有远距离启动消防泵的按钮,以便在使用消火栓灭火的同时启动消防泵。采用单栓口消火栓，栓口口径为65mm,水枪喷嘴口径为19mm，充实水柱为12m。采用麻质水带，水带直径为65mm，长25m。室外消火栓系统共设三套地上是水泵接合器，分设在建筑东、南、西三面，以便消防车向室内消防管网供水。屋顶水箱贮存有10分钟的消防水量(与生活给水箱合用)。火灾延续时间以2小时计。1.4.2系统组成该系统由水枪、水带、消火栓、消防管道、消防水池、高位水箱、水泵接合器及消火栓泵等组成。1.5自动喷淋系统1.5.1系统选择第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页该建筑采用湿式自动喷水灭火系统,各层均设自动喷水灭火系统,喷头动作温度为68℃,一般为长方形布置,距墙不小于0.5米,不大于1.8米。卫生间、配电间、值班...
