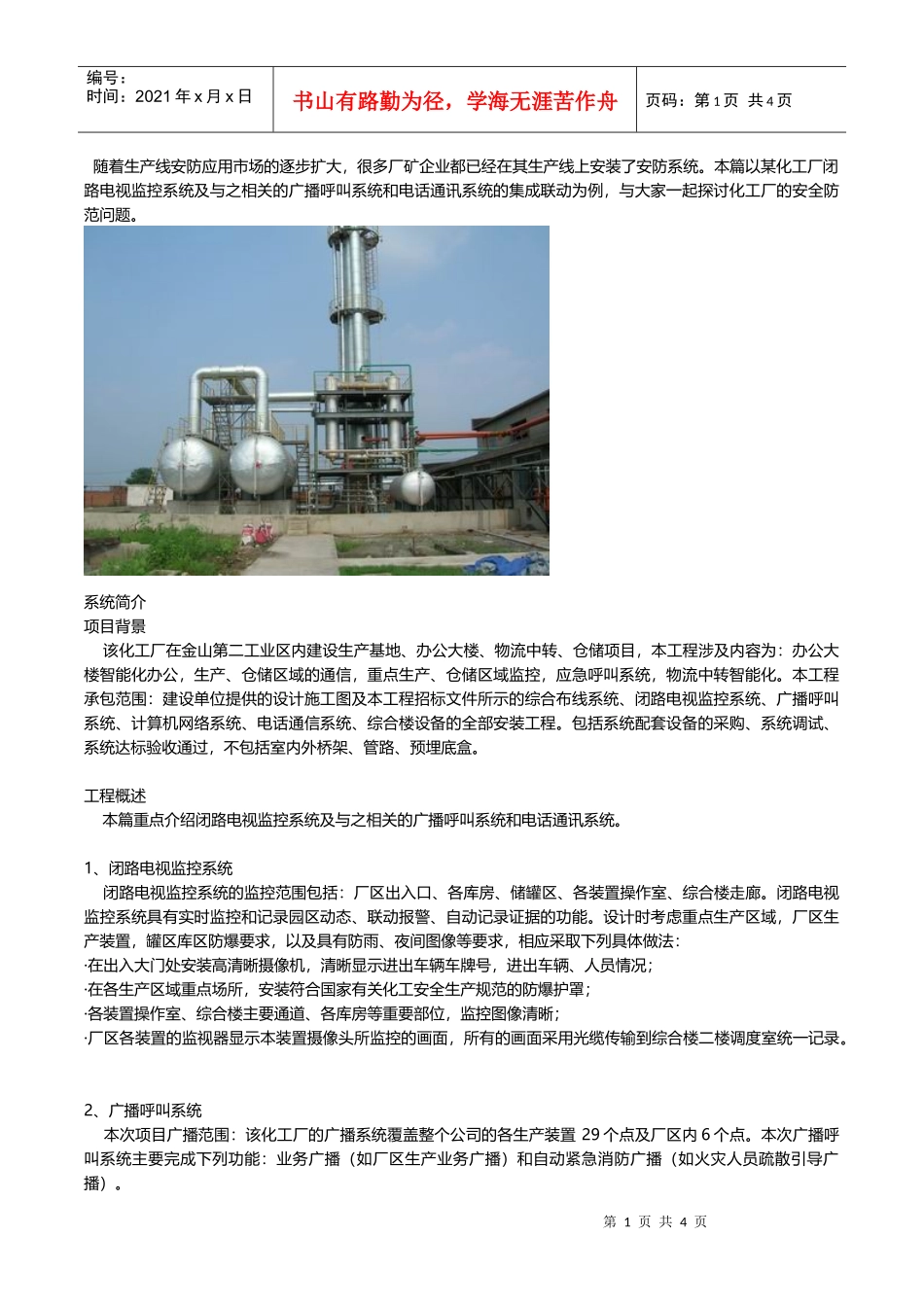

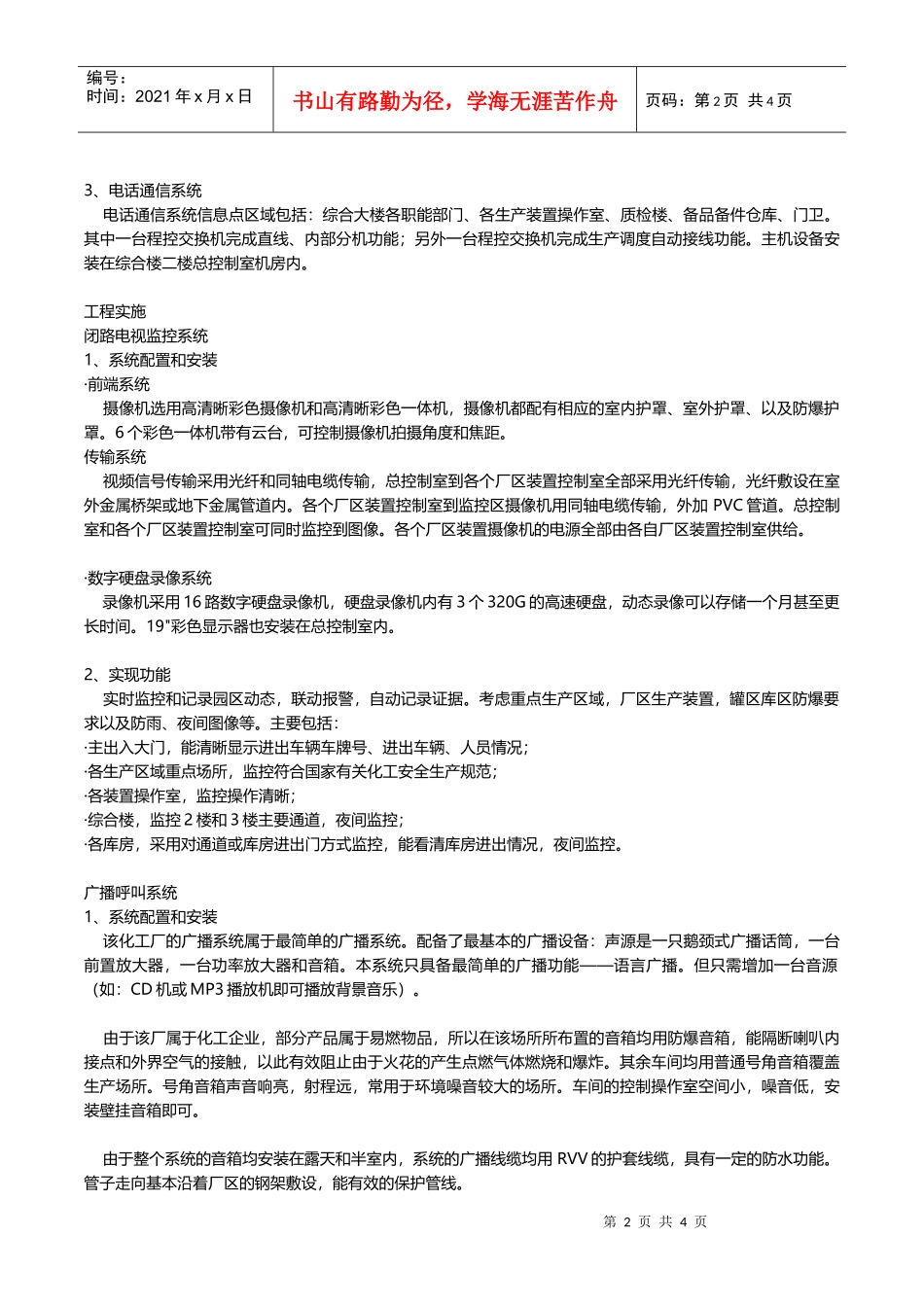

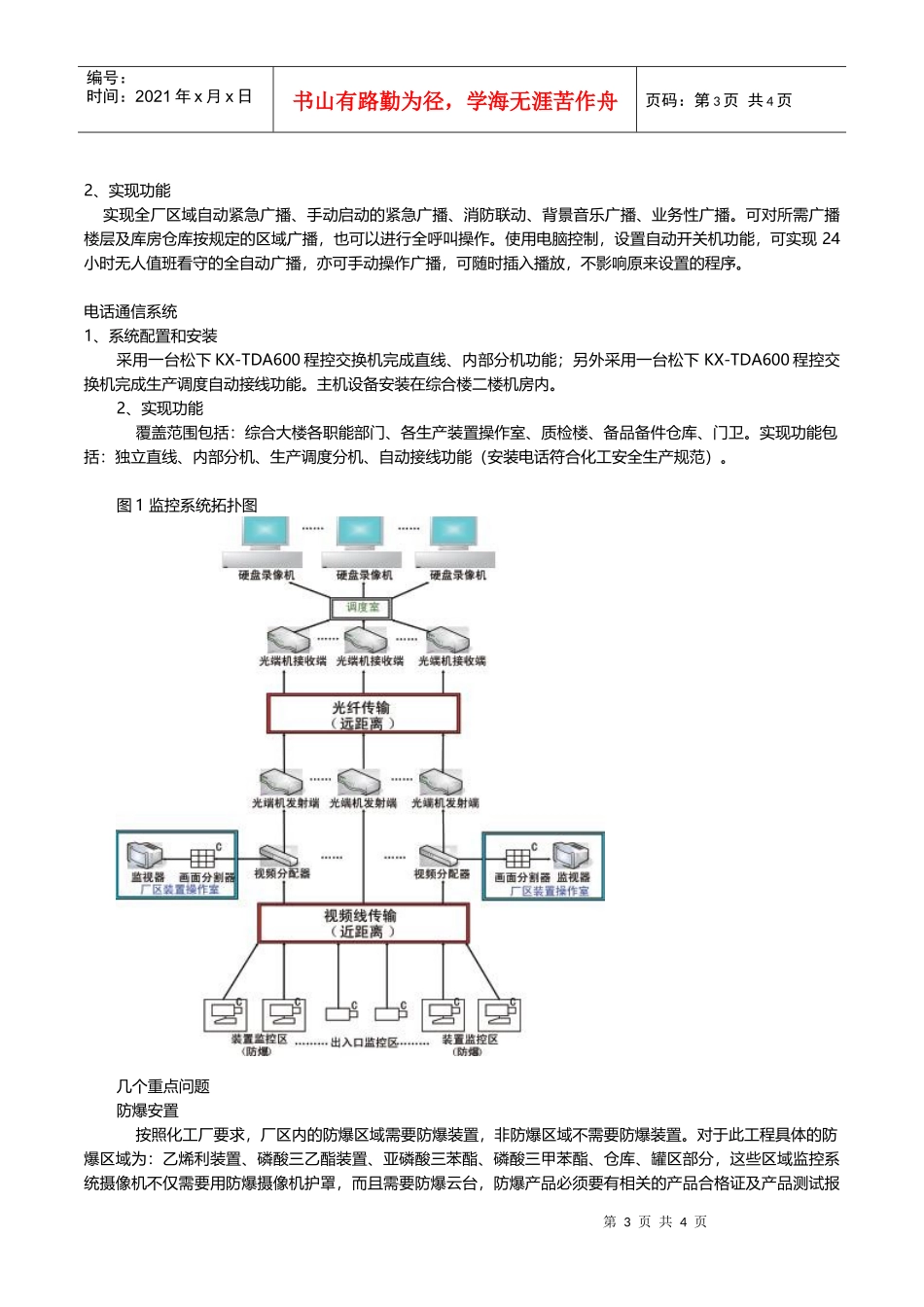

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页随着生产线安防应用市场的逐步扩大，很多厂矿企业都已经在其生产线上安装了安防系统。本篇以某化工厂闭路电视监控系统及与之相关的广播呼叫系统和电话通讯系统的集成联动为例，与大家一起探讨化工厂的安全防范问题。系统简介项目背景该化工厂在金山第二工业区内建设生产基地、办公大楼、物流中转、仓储项目，本工程涉及内容为：办公大楼智能化办公，生产、仓储区域的通信，重点生产、仓储区域监控，应急呼叫系统，物流中转智能化。本工程承包范围：建设单位提供的设计施工图及本工程招标文件所示的综合布线系统、闭路电视监控系统、广播呼叫系统、计算机网络系统、电话通信系统、综合楼设备的全部安装工程。包括系统配套设备的采购、系统调试、系统达标验收通过，不包括室内外桥架、管路、预埋底盒。工程概述本篇重点介绍闭路电视监控系统及与之相关的广播呼叫系统和电话通讯系统。1、闭路电视监控系统闭路电视监控系统的监控范围包括：厂区出入口、各库房、储罐区、各装置操作室、综合楼走廊。闭路电视监控系统具有实时监控和记录园区动态、联动报警、自动记录证据的功能。设计时考虑重点生产区域，厂区生产装置，罐区库区防爆要求，以及具有防雨、夜间图像等要求，相应采取下列具体做法：·在出入大门处安装高清晰摄像机，清晰显示进出车辆车牌号，进出车辆、人员情况；·在各生产区域重点场所，安装符合国家有关化工安全生产规范的防爆护罩；·各装置操作室、综合楼主要通道、各库房等重要部位，监控图像清晰；·厂区各装置的监视器显示本装置摄像头所监控的画面，所有的画面采用光缆传输到综合楼二楼调度室统一记录。2、广播呼叫系统本次项目广播范围：该化工厂的广播系统覆盖整个公司的各生产装置29个点及厂区内6个点。本次广播呼叫系统主要完成下列功能：业务广播（如厂区生产业务广播）和自动紧急消防广播（如火灾人员疏散引导广播）。第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页3、电话通信系统电话通信系统信息点区域包括：综合大楼各职能部门、各生产装置操作室、质检楼、备品备件仓库、门卫。其中一台程控交换机完成直线、内部分机功能；另外一台程控交换机完成生产调度自动接线功能。主机设备安装在综合楼二楼总控制室机房内。工程实施闭路电视监控系统1、系统配置和安装·前端系统摄像机选用高清晰彩色摄像机和高清晰彩色一体机，摄像机都配有相应的室内护罩、室外护罩、以及防爆护罩。6个彩色一体机带有云台，可控制摄像机拍摄角度和焦距。传输系统视频信号传输采用光纤和同轴电缆传输，总控制室到各个厂区装置控制室全部采用光纤传输，光纤敷设在室外金属桥架或地下金属管道内。各个厂区装置控制室到监控区摄像机用同轴电缆传输，外加PVC管道。总控制室和各个厂区装置控制室可同时监控到图像。各个厂区装置摄像机的电源全部由各自厂区装置控制室供给。·数字硬盘录像系统录像机采用16路数字硬盘录像机，硬盘录像机内有3个320G的高速硬盘，动态录像可以存储一个月甚至更长时间。19"彩色显示器也安装在总控制室内。2、实现功能实时监控和记录园区动态，联动报警，自动记录证据。考虑重点生产区域，厂区生产装置，罐区库区防爆要求以及防雨、夜间图像等。主要包括：·主出入大门，能清晰显示进出车辆车牌号、进出车辆、人员情况；·各生产区域重点场所，监控符合国家有关化工安全生产规范；·各装置操作室，监控操作清晰；·综合楼，监控2楼和3楼主要通道，夜间监控；·各库房，采用对通道或库房进出门方式监控，能看清库房进出情况，夜间监控。广播呼叫系统1、系统配置和安装该化工厂的广播系统属于最简单的广播系统。配备了最基本的广播设备：声源是一只鹅颈式广播话筒，一台前置放大器，一台功率放大器和音箱。本系统只具备最简单的广播功能——语言广播。但只需增加一台音源（如：CD机或MP3播放机即可播放背景音乐）。由于该厂属于化工企业，部分产品属于易燃物品，所以在该场所所布置的音箱均用防爆音箱，能隔断喇叭内接点和...
