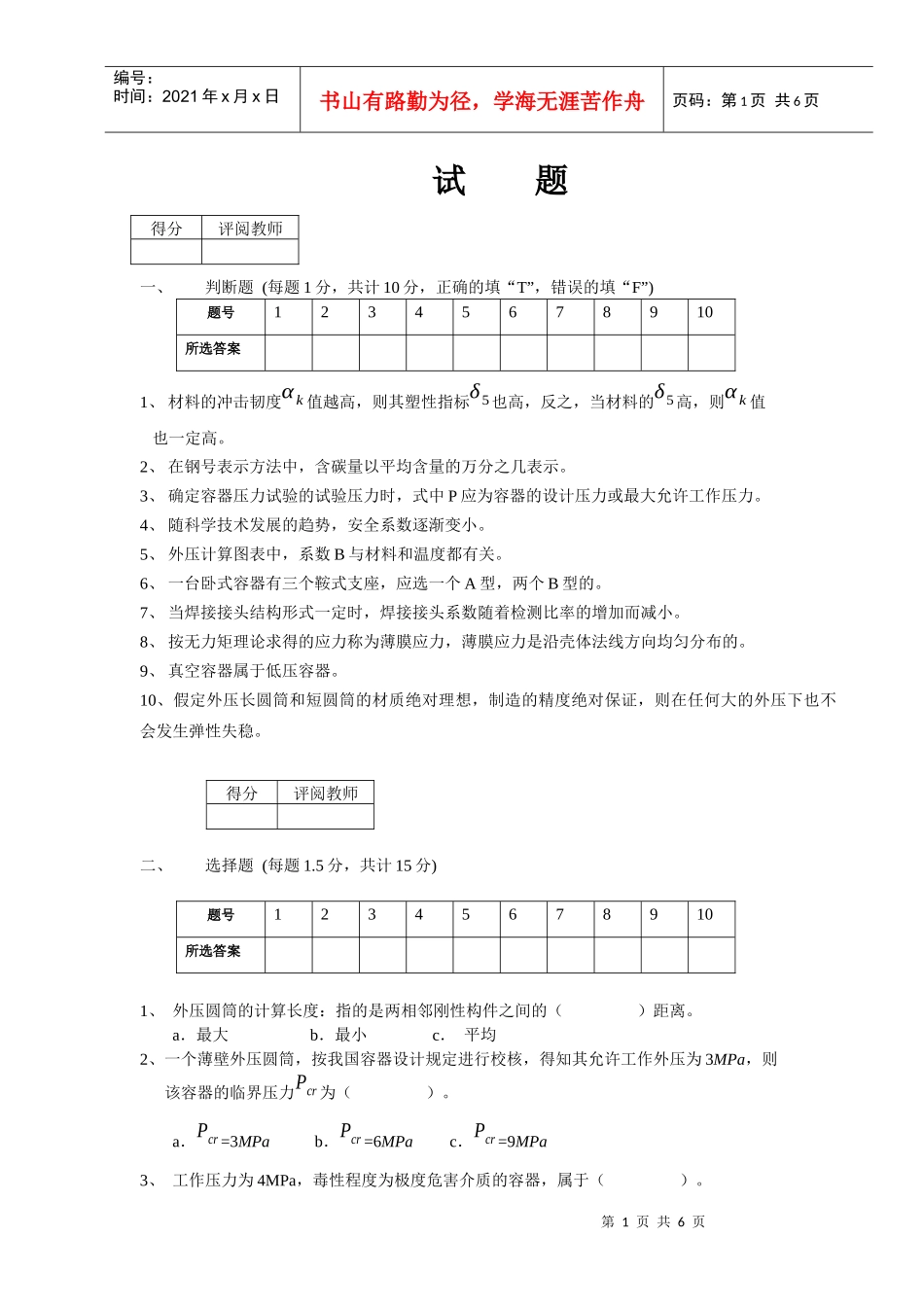

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页试题一、判断题(每题1分，共计10分，正确的填“T”，错误的填“F”)题号12345678910所选答案1、材料的冲击韧度αk值越高，则其塑性指标δ5也高，反之，当材料的δ5高，则αk值也一定高。2、在钢号表示方法中，含碳量以平均含量的万分之几表示。3、确定容器压力试验的试验压力时，式中P应为容器的设计压力或最大允许工作压力。4、随科学技术发展的趋势，安全系数逐渐变小。5、外压计算图表中，系数B与材料和温度都有关。6、一台卧式容器有三个鞍式支座，应选一个A型，两个B型的。7、当焊接接头结构形式一定时，焊接接头系数随着检测比率的增加而减小。8、按无力矩理论求得的应力称为薄膜应力，薄膜应力是沿壳体法线方向均匀分布的。9、真空容器属于低压容器。10、假定外压长圆筒和短圆筒的材质绝对理想，制造的精度绝对保证，则在任何大的外压下也不会发生弹性失稳。二、选择题(每题1.5分，共计15分)题号12345678910所选答案1、外压圆筒的计算长度：指的是两相邻刚性构件之间的（）距离。a．最大b．最小c．平均2、一个薄壁外压圆筒，按我国容器设计规定进行校核，得知其允许工作外压为3MPa，则该容器的临界压力Pcr为（）。a．Pcr=3MPab．Pcr=6MPac．Pcr=9MPa3、工作压力为4MPa，毒性程度为极度危害介质的容器，属于（）。得分评阅教师得分评阅教师第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页a．Ⅰ类容器b．Ⅱ类容器c．Ⅲ类容器4、有效厚度一定不小于（）。a．名义厚度b．计算厚度c．设计厚度5、（）低于或等于—20℃的钢制压力容器称之为低温容器。a．操作温度b．设计温度c．大气极端温度6、在筒体上开椭圆孔，长轴应与筒体轴线（）。a．平行b．垂直c．任意角度7、对于铁基合金，其屈服点随着温度的升高而（）。a．升高b．不变c．降低8、U型管式换热器，（）。a.完全消除温差应力b.部分消除温差应力c.不能消除温差应力9、工程上把δ/Di＞（）的圆筒称为厚壁圆筒。a．0.1b．0.2c．1.010、浮头式换热器能进行机械清洗的空间（）。a.只有管程b.只有壳程c.管程及壳程均可三、填空题(每空0.5分，共计20分)1、按材料成分划分，16MnR属于()钢，牌号中“R”表示()，“16”表示()，含Mn量应小于（）。2、有一立式容器，下部装有10m深，密度为ρ=1200kg/m3的液体介质，上部气体压力最高达0.5MPa，工作温度≤100℃，试确定该容器的设计压力p=()MPa，计算压力pc=()MPa，水压试验压力pT=()MPa。3、直径与壁厚分别为D，δ的薄壁圆筒壳，承受均匀侧向外压p作用时，其环向应力σθ=（），经向应力σm=（），它们均是（）应力，且与圆筒的长度L（）关。4、焊缝区的强度取决于（）、（）和（）。设计所需的焊接接头系数大小主要根据（）和（）确定。5．自支承式塔设备的塔体除承受工作介质压力之外，还承受（）、（得分评阅教师第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页）、（）、（）的作用。6、GB150—1998《》，是我国压力容器标准体系中的（）标准，包括（），（），（）三部份。7、法兰联接结构是一个组合件，一般是由（），（），（）组成。法兰密封口泄漏有两个途径，一是（），二是（）。8、外压容器的焊接接头系数均取为Φ=（）；设计外压圆筒现行的稳定安全系数为m=（）。9、请列出五种典型的搅拌器（）、（）、（）、（）、（）10、提高法兰刚度的有效途径是（）、（）、（）。四、问答题(共计25分)1、写出无力矩理论的两个方程，并说明式中字母的含义及两个方程的应用条件。（7分）2、法兰的公称压力是如何定义的？一台设备法兰的操作温度为2800C，工作压力为0.4MPa，当材得分评阅教师第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页料为Q235-B和15MnVR时应分别按何种公称压力级别确定法兰几何尺寸。（5分）甲型、乙型平焊法兰的最大允许工作压力（JB/T4700-2000）MPa公称压力PN法兰材料工作温度/℃＞-20~2002503003500.25板材Q235-A，B15MnVR0.16...
