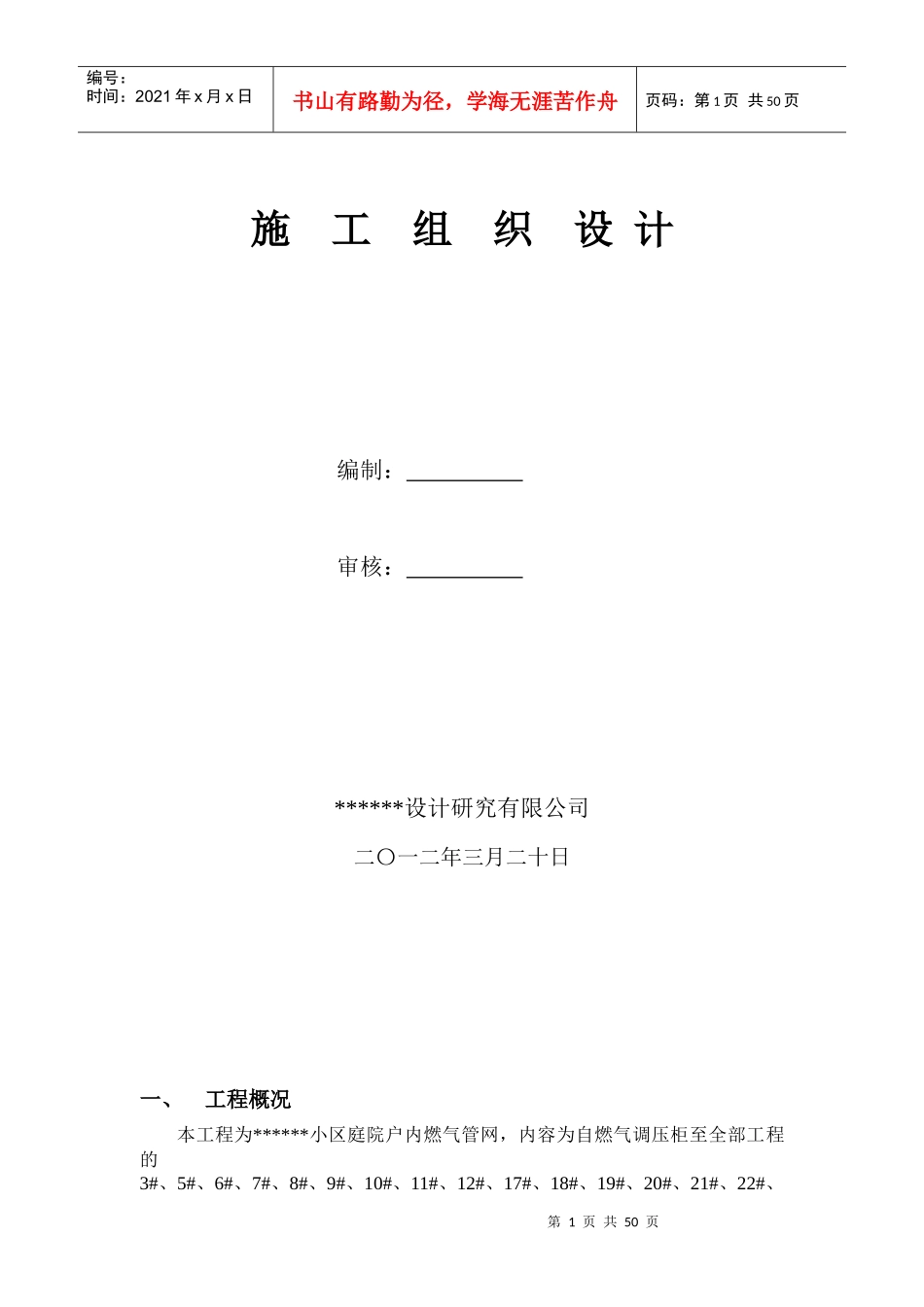

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页施工组织设计编制：审核：******设计研究有限公司二〇一二年三月二十日一、工程概况本工程为******小区庭院户内燃气管网，内容为自燃气调压柜至全部工程的3#、5#、6#、7#、8#、9#、10#、11#、12#、17#、18#、19#、20#、21#、22#、第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页23#、25#、26#、30#、31#、32#、33#、35#楼燃气庭院主管网及各楼栋楼前管工程施工，其采用的管道材质为PE80SDR11聚乙烯燃气管道，其工作压力为5KPa，管线总长度为1495米，其中管径为Dn160PE管275m、Dn110PE管341m、Dn90PE管232m、Dn63PE管407m、Dn32PE管240m，以及PE弯头、PE三通、PE套筒、钢塑转换等安装。本分项工程安装后，通过184个Dn32/DN25钢塑转换，与入户立管（DN25镀锌钢管）连接，为本工程的532户居民供应管道燃气。二、编制根据和执行标准本施工组织设计的编制，首先依据设计文件，并根据施工现场的实际情况进行编制，同时严格遵守和执行如下标准、规范的要求。（1）《城镇燃气设计规范》GB50028-2006（2）《城镇燃气输配工程施工及验收规范》CJJ33-2005（3）《建筑设计防火规范》GB50016-2006（4）《燃气用聚乙烯管道焊接规则》TSGD2002-2006（5）《聚乙烯燃气管道工程技术规程》CJJ63-2008（6）《燃气用埋地聚乙烯管材》GB15558.1-1995（7）《燃气用埋地聚乙烯管件》GB15558.2-1995（8）其他现行有效国家标准规范三、施工组织本工程技术要求比较高，工期要求紧。专业化施工队伍和合理化设置施工组织机构是本安装工程胜利完成的重要措施。为保证本公司对施工现场各项工作进行指挥、管理、协调，履行本公司的合同承诺，以保证本工程优质、高速、安全、顺利完成，使业主获得最大利益，公司对施工项目从组织上予以管理、控制。组织机构图如下：组织机构图技术质量负责人施工现场负责人供应负责人安全负责人项目负责人第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页四、施工程序及要求本公司作为工程项目的施工组织者，施工前组织各专业作业组和业主方、设计单位一起对项目进行技术交底、现场勘察、审查各专业作业组的施工组织设计，同时要求各专业作业组的项目负责人组织全体施工人员对本工程的基本情况、现场实际情况、安全生产、施工期间要求的告知和培训，组织施工方案的学习。要求各专业作业组项目技术负责人施工前就本工程的图纸、技术要求施工工艺、特种施工工艺的控制点、停止点向项目负责人、技术负责人予以明确；在必须做到优质、高效、安全的目标外，项目负责人必须按该公司提供的质量体系文件、施工组织设计，制定目标计划和月度计划，同时项目负责人、技术负责人每天应组织召开班前施工会或进行施工技术交底，小结前一天施工情况，布置当天施工任务，提出在施工中注意事项，切实提高施工人员整体素质，确保工程在公司质量保证体系下有规律地运作。在所有工程实施过程中，我公司将组建统一的信息平台，统一协调、统一监督管理，确保工程按计划实施。本工程建设所用的管道材料为燃气用埋地聚乙烯管材。确保焊接质量是本工程项目施工工作的关键。五、燃气管道施工总体规定：1、地下燃气管道与建筑物或相邻管道之间水平、垂直安全净距应满足《城镇燃气设计规范》和《聚乙烯燃气管道工程技术规程》中的规定要求，燃气管道和其他管道的距离不能满足要求时，采取行之有效的安全防护措施；燃气管道设各专业负责人各专业施工班长施工人员第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页置钢套管时，套管两端伸出建筑物的外壁不小于规定的燃气管道与该建筑物的水平净距。2、聚乙烯燃气管道埋设的最小管顶覆土厚度应符合《聚乙烯燃气管道工程技术规程》CJJ63-2008中的规定；埋设在车行道下时，不得小于0.9m；埋设在非车行道下（含人行道下）时，不得小于0.6m；埋设在机动车不可能达到的地方不得小于0.5m；埋设在水田下时，不得小于0.8m。3、PE管道的...
