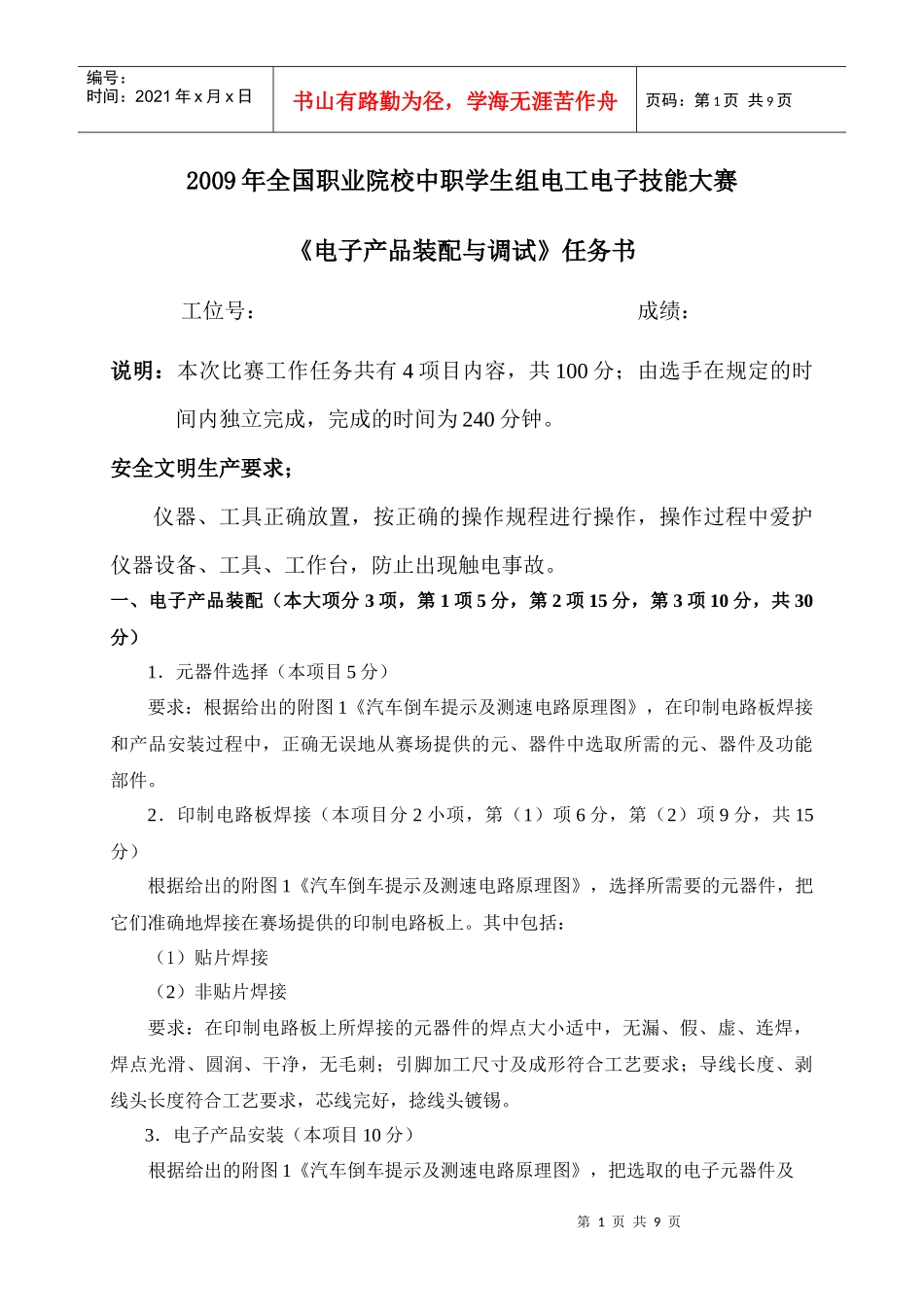

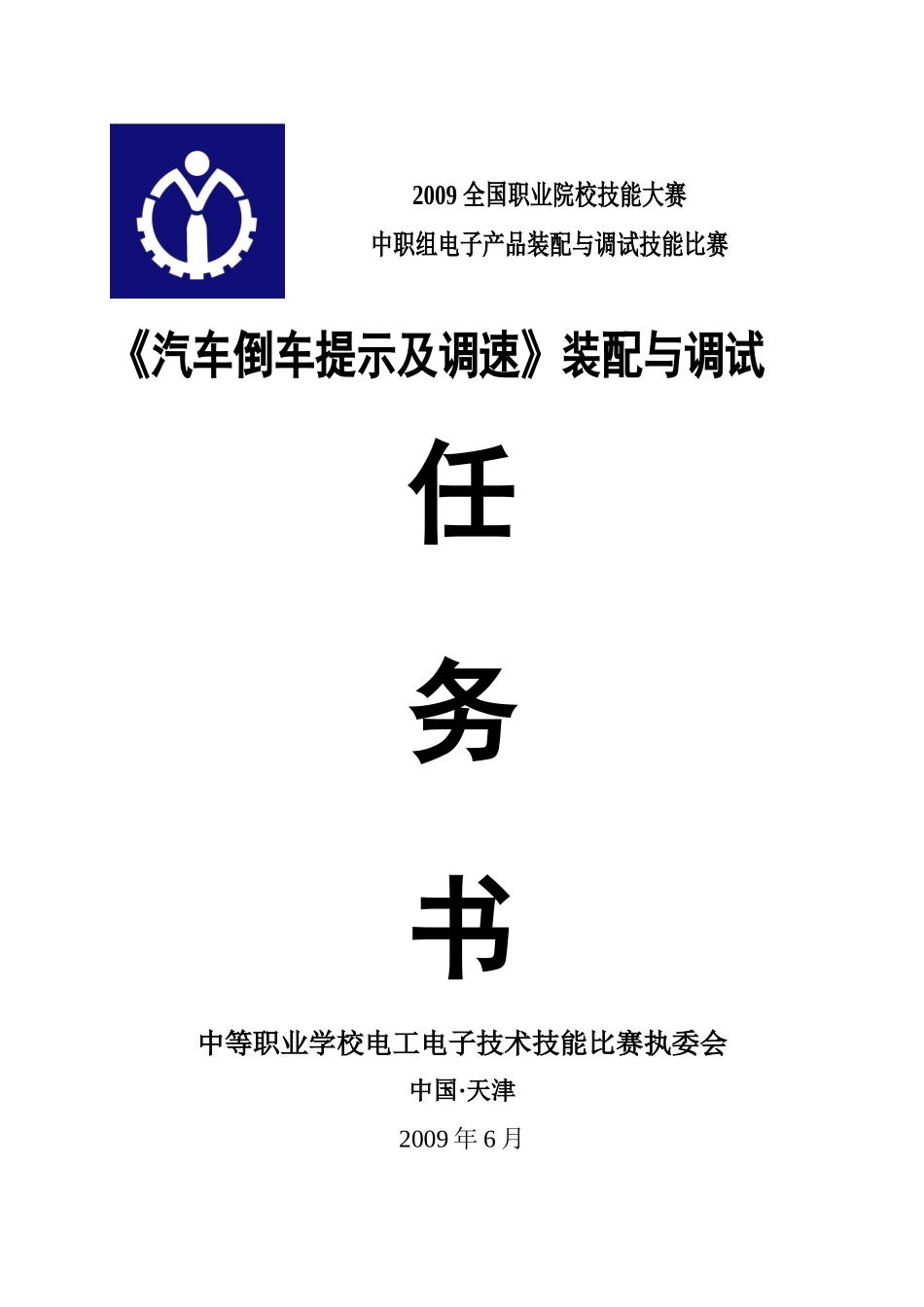

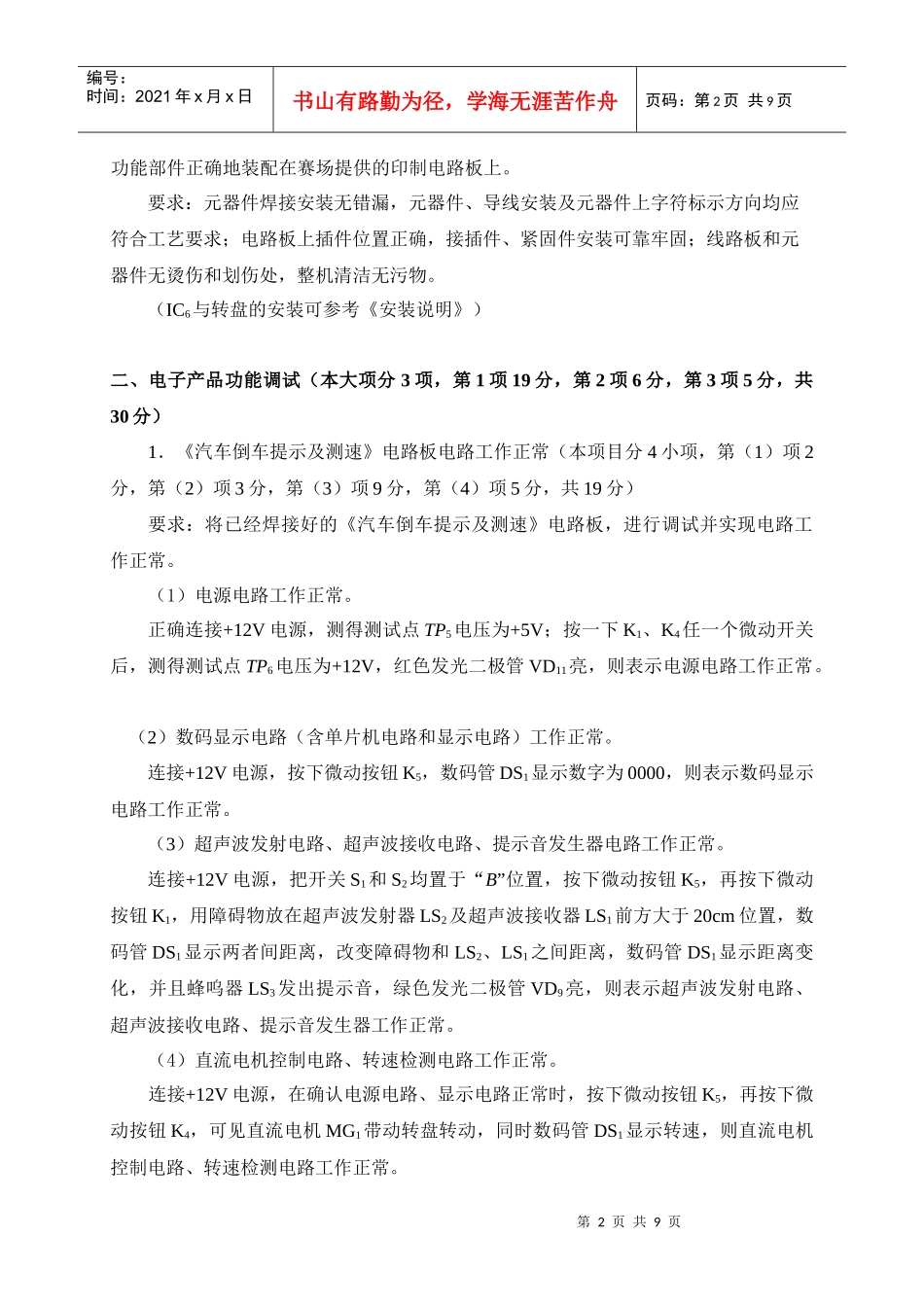

2009全国职业院校技能大赛中职组电子产品装配与调试技能比赛《汽车倒车提示及调速》装配与调试任务书中等职业学校电工电子技术技能比赛执委会中国·天津2009年6月第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页2009年全国职业院校中职学生组电工电子技能大赛《电子产品装配与调试》任务书工位号：成绩：说明：本次比赛工作任务共有4项目内容，共100分；由选手在规定的时间内独立完成，完成的时间为240分钟。安全文明生产要求；仪器、工具正确放置，按正确的操作规程进行操作，操作过程中爱护仪器设备、工具、工作台，防止出现触电事故。一、电子产品装配（本大项分3项，第1项5分，第2项15分，第3项10分，共30分）1．元器件选择（本项目5分）要求：根据给出的附图1《汽车倒车提示及测速电路原理图》，在印制电路板焊接和产品安装过程中，正确无误地从赛场提供的元、器件中选取所需的元、器件及功能部件。2．印制电路板焊接（本项目分2小项，第（1）项6分，第（2）项9分，共15分）根据给出的附图1《汽车倒车提示及测速电路原理图》，选择所需要的元器件，把它们准确地焊接在赛场提供的印制电路板上。其中包括：（1）贴片焊接（2）非贴片焊接要求：在印制电路板上所焊接的元器件的焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥线头长度符合工艺要求，芯线完好，捻线头镀锡。3．电子产品安装（本项目10分）根据给出的附图1《汽车倒车提示及测速电路原理图》，把选取的电子元器件及第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页功能部件正确地装配在赛场提供的印制电路板上。要求：元器件焊接安装无错漏，元器件、导线安装及元器件上字符标示方向均应符合工艺要求；电路板上插件位置正确，接插件、紧固件安装可靠牢固；线路板和元器件无烫伤和划伤处，整机清洁无污物。（IC6与转盘的安装可参考《安装说明》）二、电子产品功能调试（本大项分3项，第1项19分，第2项6分，第3项5分，共30分）1．《汽车倒车提示及测速》电路板电路工作正常（本项目分4小项，第（1）项2分，第（2）项3分，第（3）项9分，第（4）项5分，共19分）要求：将已经焊接好的《汽车倒车提示及测速》电路板，进行调试并实现电路工作正常。（1）电源电路工作正常。正确连接+12V电源，测得测试点TP5电压为+5V；按一下K1、K4任一个微动开关后，测得测试点TP6电压为+12V，红色发光二极管VD11亮，则表示电源电路工作正常。（2）数码显示电路（含单片机电路和显示电路）工作正常。连接+12V电源，按下微动按钮K5，数码管DS1显示数字为0000，则表示数码显示电路工作正常。（3）超声波发射电路、超声波接收电路、提示音发生器电路工作正常。连接+12V电源，把开关S1和S2均置于“B”位置，按下微动按钮K5，再按下微动按钮K1，用障碍物放在超声波发射器LS2及超声波接收器LS1前方大于20cm位置，数码管DS1显示两者间距离，改变障碍物和LS2、LS1之间距离，数码管DS1显示距离变化，并且蜂呜器LS3发出提示音，绿色发光二极管VD9亮，则表示超声波发射电路、超声波接收电路、提示音发生器工作正常。（4）直流电机控制电路、转速检测电路工作正常。连接+12V电源，在确认电源电路、显示电路正常时，按下微动按钮K5，再按下微动按钮K4，可见直流电机MG1带动转盘转动，同时数码管DS1显示转速，则直流电机控制电路、转速检测电路工作正常。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页2．电路知识（本项目分3小项，第（1）项3分，第（2）项2分，第（3）项1分，共6分）根据给出的附图1《汽车倒车提示及测速电路原理图》及已经焊接好的《汽车倒车提示及测速》电路板，回答下面的问题。（1）在电源电路中，P14提供给VT14的基极一个什么信号,电源电路的VDD输出电压多少伏？在《汽车倒车提示及测速》电路中，还有哪一部分电路具有相同的工作状态？答：（2）在《汽车倒车提示及测速》电路板中，在显示电路部分采用什么方法把数码显示管DS1每...
