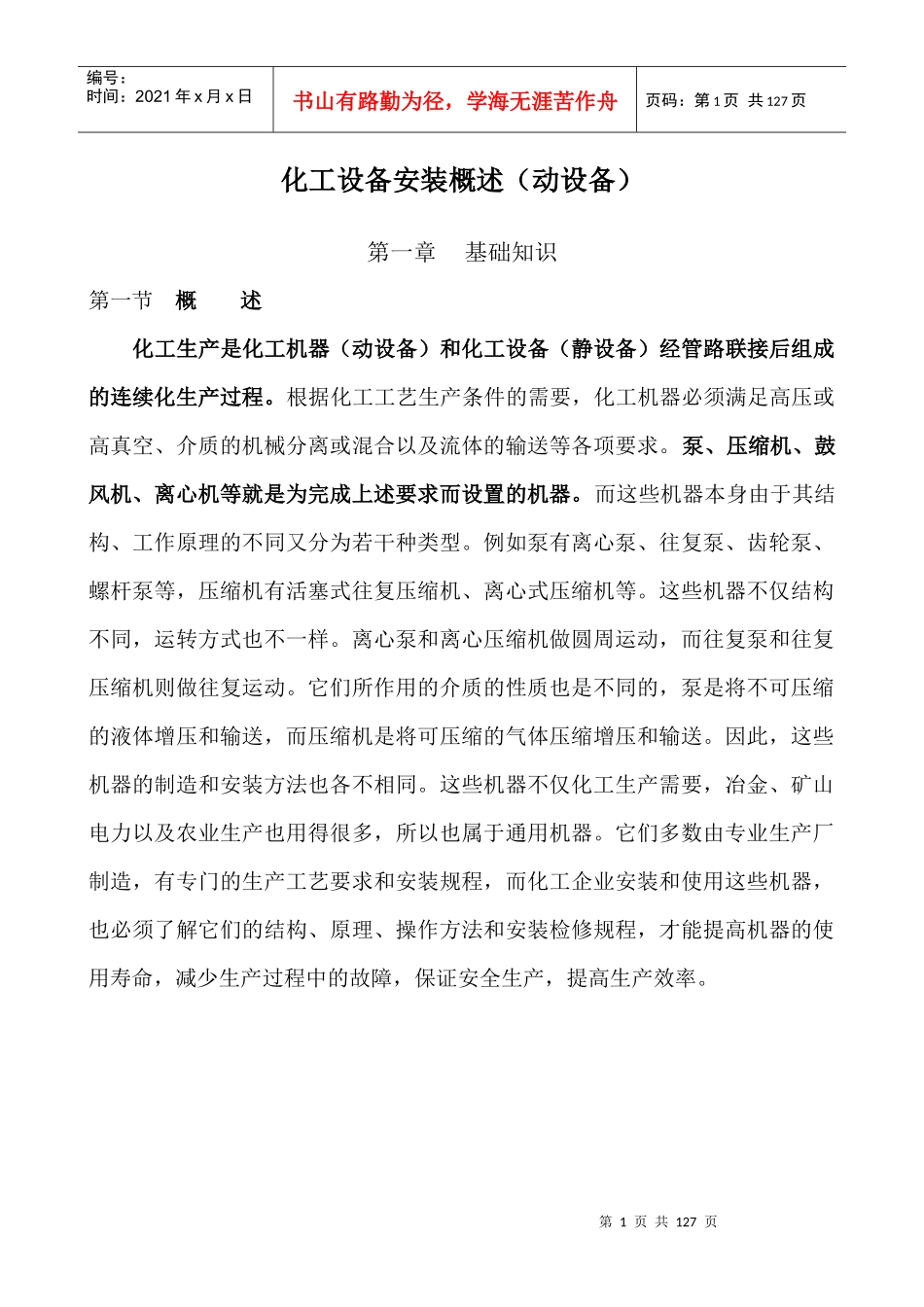

第1页共127页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共127页化工设备安装概述（动设备）第一章基础知识第一节概述化工生产是化工机器（动设备）和化工设备（静设备）经管路联接后组成的连续化生产过程。根据化工工艺生产条件的需要，化工机器必须满足高压或高真空、介质的机械分离或混合以及流体的输送等各项要求。泵、压缩机、鼓风机、离心机等就是为完成上述要求而设置的机器。而这些机器本身由于其结构、工作原理的不同又分为若干种类型。例如泵有离心泵、往复泵、齿轮泵、螺杆泵等，压缩机有活塞式往复压缩机、离心式压缩机等。这些机器不仅结构不同，运转方式也不一样。离心泵和离心压缩机做圆周运动，而往复泵和往复压缩机则做往复运动。它们所作用的介质的性质也是不同的，泵是将不可压缩的液体增压和输送，而压缩机是将可压缩的气体压缩增压和输送。因此，这些机器的制造和安装方法也各不相同。这些机器不仅化工生产需要，冶金、矿山电力以及农业生产也用得很多，所以也属于通用机器。它们多数由专业生产厂制造，有专门的生产工艺要求和安装规程，而化工企业安装和使用这些机器，也必须了解它们的结构、原理、操作方法和安装检修规程，才能提高机器的使用寿命，减少生产过程中的故障，保证安全生产，提高生产效率。第2页共127页第1页共127页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共127页第二节安装前的准备化工机器安装之前应做好充分准备工作，才能保证安装过程按预定的计划进行，达到高质量的要求。一、化工设备安装前应具备的技术资料（1）设备的出厂合格证明书。（2）制造厂提供的有关重要零件和部件的制造、装配等质量检验证书及机器的试运转记录。（3）机器与设备安装平面布置图、安装图、基础图、总装配图、主要部件图、易损零件图及安装使用说明书等。（4）设备的装箱清单。（5）收集有关的安装规范及编写安装技术要求或方案。二、开箱检验及管理（1）机器的开箱检验，应在有关人员参加下，按照装箱清单进行。其内容包括：%6%①核对机器的名称、型号、规格、包装箱号、箱数，并检查包装情况。%6%②检查随机技术资料及专用工具是否齐全。%6%③对主机、附属设备及零、部件进行外观检查，并核实零部件的品种、规格、数量等。%6%④检验后应提交有签字的检验记录。第3页共127页第2页共127页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共127页（2）机器和各零部件，若暂不安装，应采取适当的防护措施妥善保管，严防变形、损坏、锈蚀、老化、错乱或丢失等现象。（3）凡与机器配套的电气、仪表等设备及配件，应由各专业人员进行验收，妥善保管。三、机器安装前，施工现场应具备的条件（1）土建工程已基本结束，即基础具备安装条件，基础附近的地下工程已基本完成，场地已平整。（2）施工运输和消防道路畅通。（3）施工用的照明、水源及电源已备齐。（4）安装用的起重运输设备具备使用条件。（5）备有零部件、配件及工具等的贮存设施。（6）机器周围的各种大型设备及其上方管廊上的大型管道均已吊装完毕。（7）备有必要的消防器材。第三节基础的验收与处理地基和基础是机器安装的“根基”，属于地下隐蔽工程。各地土质的结构不同，其勘察、设计和施工质量直接关系到机器的安危。实践已经证明，很多机器事故都与基础的质量有关，而且一旦出现地基基础事故，采取补救措施非常困难。因此，机器安装前对机器的基础进行严格的检验是非常必要和不可缺少的工作步骤。根据有关规定，基础的验收和处理应按下列须序进行：（1）机器安装前，机器基础（包括其他预制构件）须经交接验收。基础第4页共127页第3页共127页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共127页施工单位应提交质量证明书、测量记录及其他施工技术资料；基础上应明显地画出标高基准线、纵横中心线，相应的建筑（构筑）物上应标有坐标轴线；设计要求进行沉降观测的机器基础应有沉降观测水准点。（2）机器安装单位应按以下规定对基础进行复查；a)基础外观不应有裂纹、蜂窝、空洞及露筋等缺陷。b)基础的...
