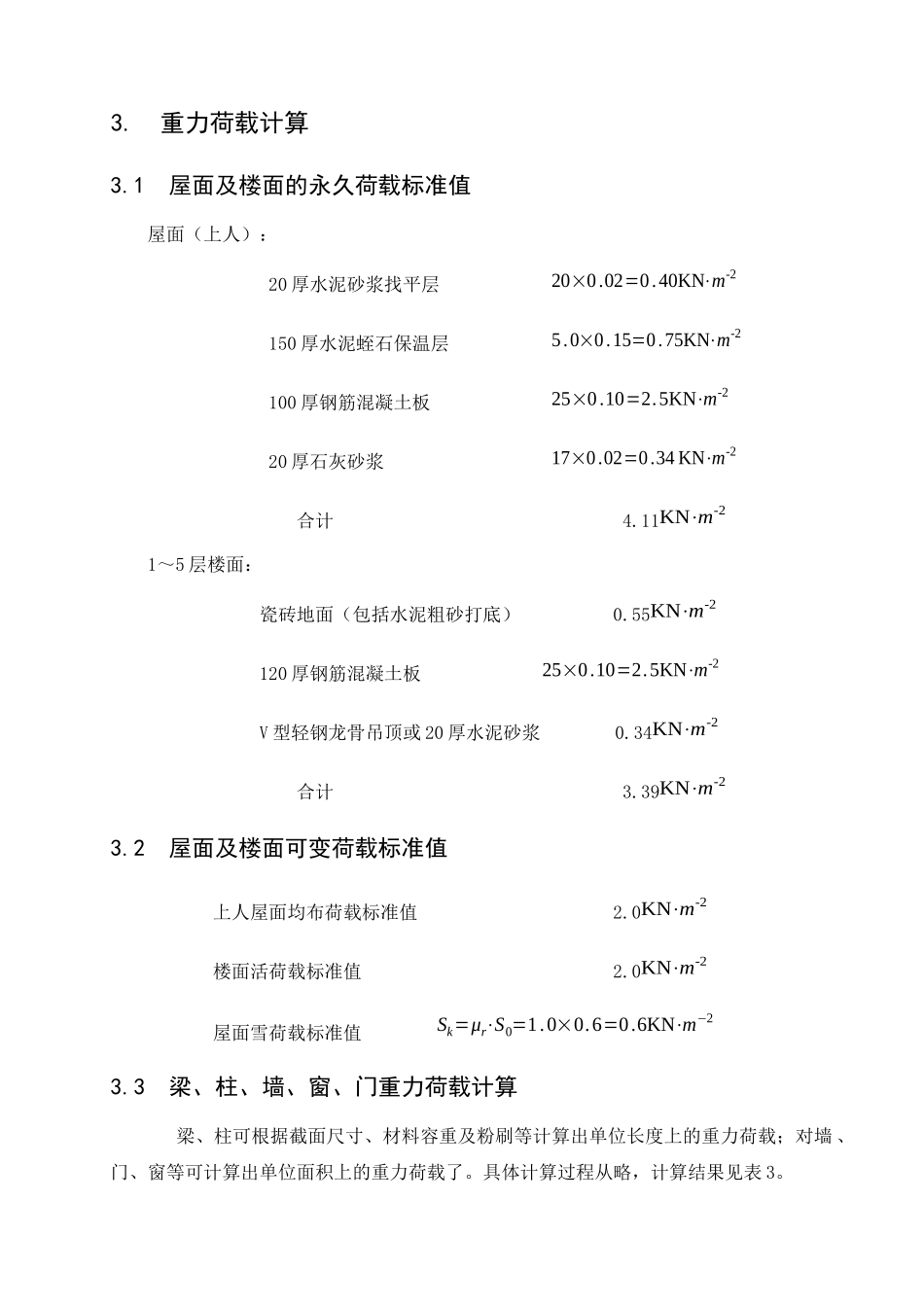

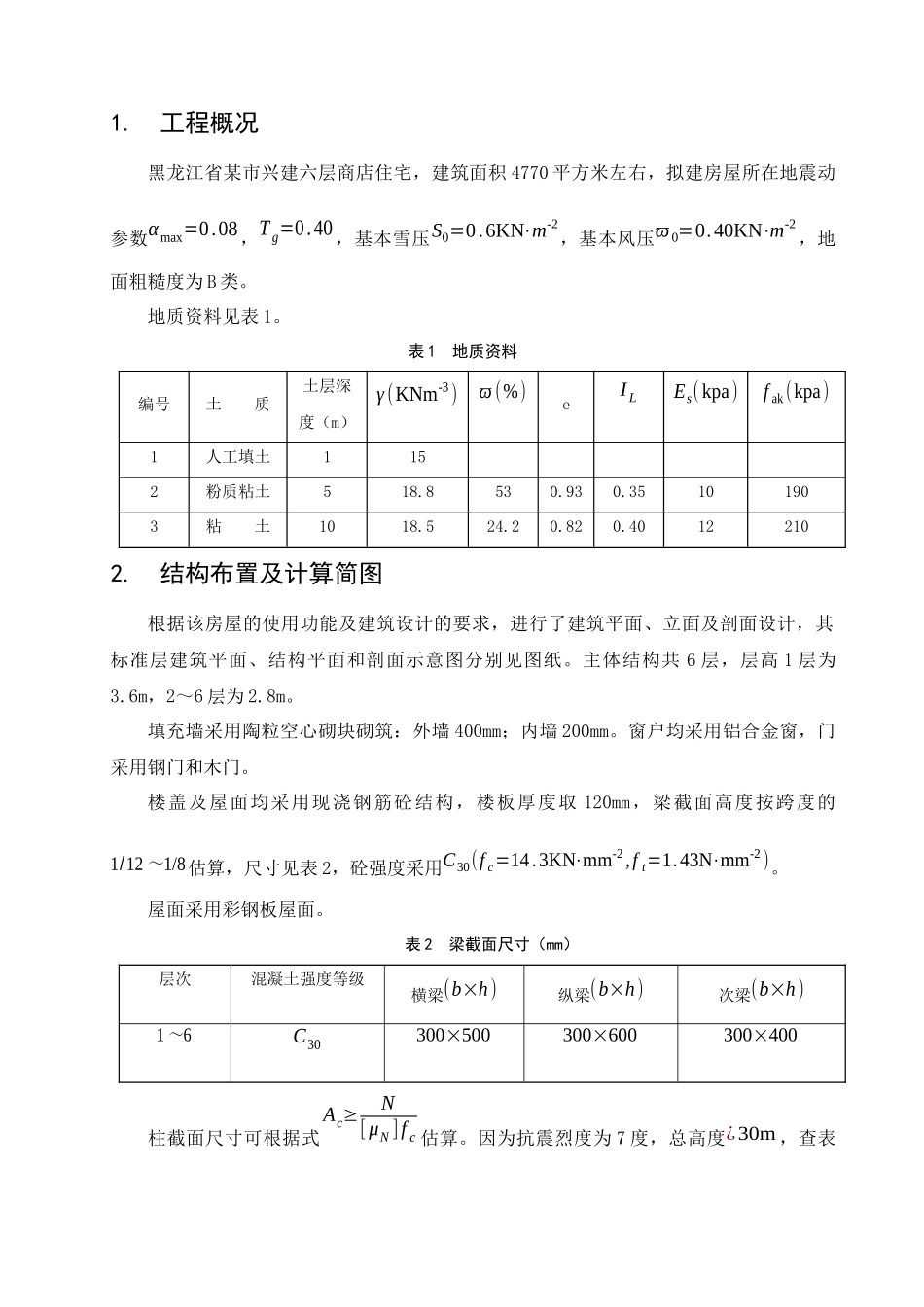

1.工程概况黑龙江省某市兴建六层商店住宅,建筑面积4770平方米左右,拟建房屋所在地震动参数αmax=0.08,Tg=0.40,基本雪压S0=0.6KN⋅m-2,基本风压ϖ0=0.40KN⋅m-2,地面粗糙度为B类。地质资料见表1。表1地质资料编号土质土层深度(m)γ(KNm-3)ϖ(%)eILEs(kpa)fak(kpa)1人工填土1152粉质粘土518.8530.930.35101903粘土1018.524.20.820.40122102.结构布置及计算简图根据该房屋的使用功能及建筑设计的要求,进行了建筑平面、立面及剖面设计,其标准层建筑平面、结构平面和剖面示意图分别见图纸。主体结构共6层,层高1层为3.6m,2~6层为2.8m。填充墙采用陶粒空心砌块砌筑:外墙400mm;内墙200mm。窗户均采用铝合金窗,门采用钢门和木门。楼盖及屋面均采用现浇钢筋砼结构,楼板厚度取120mm,梁截面高度按跨度的1/12~1/8估算,尺寸见表2,砼强度采用C30(fc=14.3KN⋅mm-2,ft=1.43N⋅mm-2)。屋面采用彩钢板屋面。表2梁截面尺寸(mm)层次混凝土强度等级横梁(b×h)纵梁(b×h)次梁(b×h)1~6C30300×500300×600300×400柱截面尺寸可根据式Ac≥N[μN]fc估算。因为抗震烈度为7度,总高度¿30m,查表可知该框架结构的抗震等级为二级,其轴压比限值[μN]=0.8;各层的重力荷载代表值近似取12KN⋅m-2,由图2.2可知边柱及中柱的负载面积分别为4.5×3m2和4.5×4.8m2。由公式可得第一层柱截面面积为边柱中柱Ac≥1.25×4.5×4.8×12×103×60.8×14.3=151049mm2如取柱截面为正方形,则边柱和中柱截面高度分别为371mm和389mm。根据上述计算结果并综合考虑其它因素,本设计框架柱截面尺寸取值均为600mm×600mm,构造柱取400mm×400mm。基础采用柱下独立基础,基础埋深标高-2.40m,承台高度取1100mm。框架结构计算简图如图1所示。取顶层柱的形心线作为框架柱的轴线;梁轴线取至板底,2~6层柱高度即为层高,取2.8m;底层柱高度从基础顶面取至一层板底,取4.9m。图1.框架结构计算简图3.重力荷载计算3.1屋面及楼面的永久荷载标准值屋面(上人):20厚水泥砂浆找平层20×0.02=0.40KN⋅m-2150厚水泥蛭石保温层5.0×0.15=0.75KN⋅m-2100厚钢筋混凝土板25×0.10=2.5KN⋅m-220厚石灰砂浆17×0.02=0.34KN⋅m-2合计4.11KN⋅m-21~5层楼面:瓷砖地面(包括水泥粗砂打底)0.55KN⋅m-2120厚钢筋混凝土板25×0.10=2.5KN⋅m-2V型轻钢龙骨吊顶或20厚水泥砂浆0.34KN⋅m-2合计3.39KN⋅m-23.2屋面及楼面可变荷载标准值上人屋面均布荷载标准值2.0KN⋅m-2楼面活荷载标准值2.0KN⋅m-2屋面雪荷载标准值Sk=μr⋅S0=1.0×0.6=0.6KN⋅m−23.3梁、柱、墙、窗、门重力荷载计算梁、柱可根据截面尺寸、材料容重及粉刷等计算出单位长度上的重力荷载;对墙、门、窗等可计算出单位面积上的重力荷载了。具体计算过程从略,计算结果见表3。表3梁、柱重力荷载标准值层次构件b(m)h(m)γ(KN⋅m-3)βg(KN⋅m-1)li(m)nGi(KN)ΣGi(KN)1横梁0.30.5251.053.9385.414397.714288.76纵梁0.30.6251.054.7253.012170.10纵梁0.30.6251.054.7252.8452.92柱0.60.6251.059.4504.9663056.13横梁0.30.5251.053.9383.011129.95纵梁0.30.6251.054.7254.816362.88纵梁0.30.6251.054.7252.112119.07续表3注:1)表中β为考虑梁、柱的粉刷层重力荷载而对其重力荷载的增大系数;g表示单位长度构件重力荷载;n为构件数量2)梁长度取净长;柱高取层高。外墙为400厚陶粒空心砌块(5KN⋅m-2),外墙面贴瓷砖(0.5KN⋅m-2),内墙面为20mm厚抹灰,则外墙单位墙面重力荷载为:0.5+15×0.40+17×0.02=6.84KN⋅m-2;纵梁0.30.6251.054.7253.018255.153588.57纵梁0.30.6251.054.7254.816362.88纵梁0.30.6251.054.7252.112119.07纵梁0.30.6251.054.7252.8679.38柱0.60.6251.059.452.8661746.36横梁0.30.5251.053.9385.422467.83横梁0.30.5251.053.9383.022259.91次梁0.30.4251.053.153.2880.64次梁0.30.4251.053.153.5222.05次梁0.30.4251.053.155.28131.04次梁0.30.4251.053.153.4664.26内墙为200厚陶粒空心砌块,两侧均为20mm厚抹灰,则内墙单位面积重力荷载为:15×0.20+17×0.02×2=3.68KN⋅m-2。木门单位面积重力荷载为0.2KN⋅m-2;铝合金窗单位面积重力荷载取0.4KN⋅m-2...
