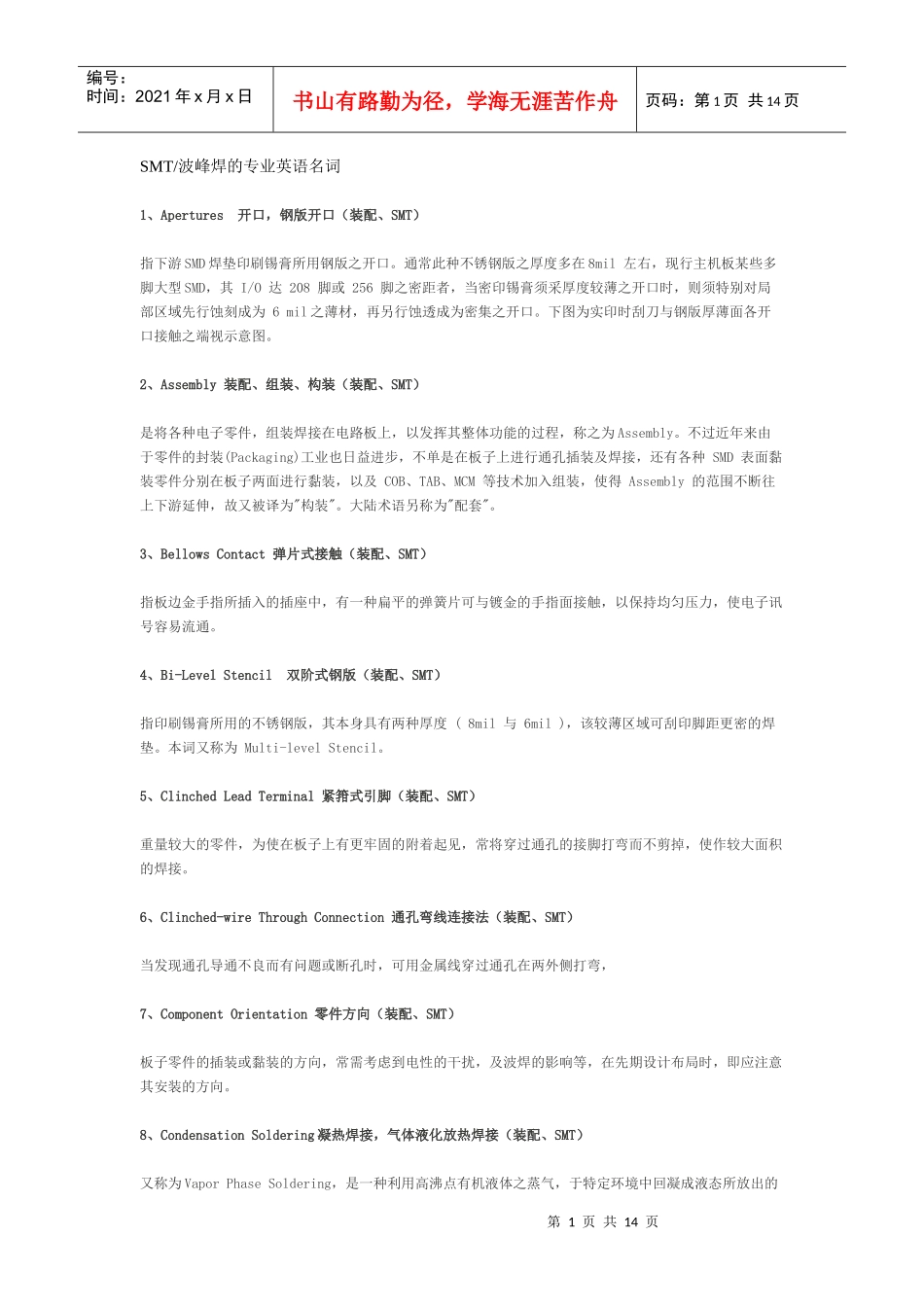

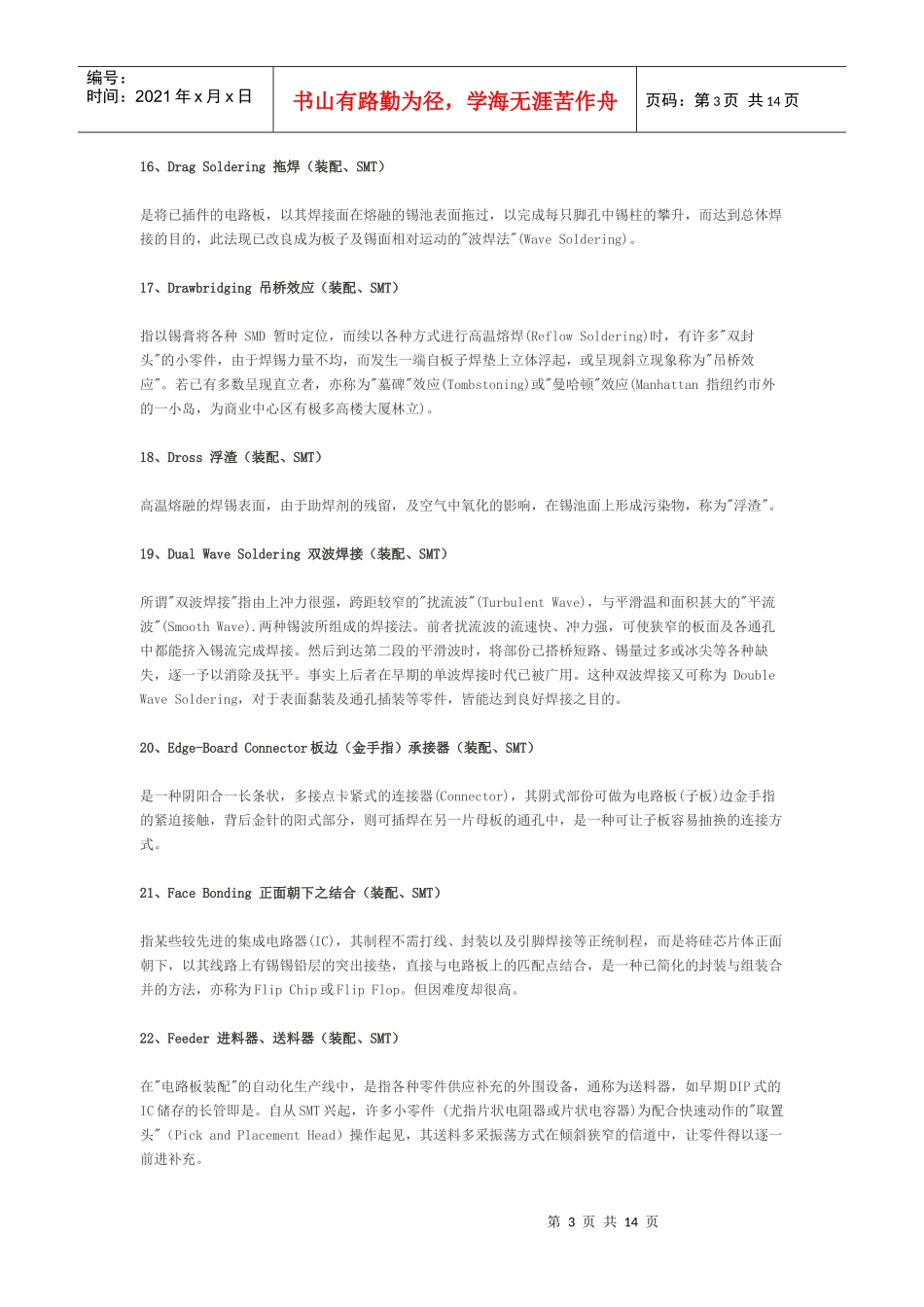

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页SMT/波峰焊的专业英语名词1、Apertures开口，钢版开口（装配、SMT）指下游SMD焊垫印刷锡膏所用钢版之开口。通常此种不锈钢版之厚度多在8mil左右，现行主机板某些多脚大型SMD，其I/O达208脚或256脚之密距者，当密印锡膏须采厚度较薄之开口时，则须特别对局部区域先行蚀刻成为6mil之薄材，再另行蚀透成为密集之开口。下图为实印时刮刀与钢版厚薄面各开口接触之端视示意图。2、Assembly装配、组装、构装（装配、SMT）是将各种电子零件，组装焊接在电路板上，以发挥其整体功能的过程，称之为Assembly。不过近年来由于零件的封装(Packaging)工业也日益进步，不单是在板子上进行通孔插装及焊接，还有各种SMD表面黏装零件分别在板子两面进行黏装，以及COB、TAB、MCM等技术加入组装，使得Assembly的范围不断往上下游延伸，故又被译为"构装"。大陆术语另称为"配套"。3、BellowsContact弹片式接触（装配、SMT）指板边金手指所插入的插座中，有一种扁平的弹簧片可与镀金的手指面接触，以保持均匀压力，使电子讯号容易流通。4、Bi-LevelStencil双阶式钢版（装配、SMT）指印刷锡膏所用的不锈钢版，其本身具有两种厚度(8mil与6mil)，该较薄区域可刮印脚距更密的焊垫。本词又称为Multi-levelStencil。5、ClinchedLeadTerminal紧箝式引脚（装配、SMT）重量较大的零件，为使在板子上有更牢固的附着起见，常将穿过通孔的接脚打弯而不剪掉，使作较大面积的焊接。6、Clinched-wireThroughConnection通孔弯线连接法（装配、SMT）当发现通孔导通不良而有问题或断孔时，可用金属线穿过通孔在两外侧打弯，7、ComponentOrientation零件方向（装配、SMT）板子零件的插装或黏装的方向，常需考虑到电性的干扰，及波焊的影响等，在先期设计布局时，即应注意其安装的方向。8、CondensationSoldering凝热焊接，气体液化放热焊接（装配、SMT）又称为VaporPhaseSoldering，是一种利用高沸点有机液体之蒸气，于特定环境中回凝成液态所放出的第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页热量，在全面迅速吸热情形下对锡膏进行的熔焊，谓之"凝焊"。早期曾有少部份业者将此法用在熔锡板的"重熔"方面。先决条件是该溶剂蒸气的温度须高于焊锡熔点30℃以上才会有良好的效果。9、ContactResistance接触电阻（装配、SMT）在电路板上是专指金手指与连接器之接触点，当电流通过时所呈现的电阻之谓。为了减少金属表面氧化物的生成，通常阳性的金手指部份，及连接器的阴性卡夹子皆需镀以金属，以抑抵其"接载电阻"的发生。其它电器品的插头挤入插座中，或导针与其接座间也都有接触电阻存在。10、Connector连接器（装配、SMT）是一种供作电流连通及切断的一种插拔零件。本身含有多支镀金的插针，做为插焊在板子孔内生根的阳性部份。其背面另有阴性的插座部份，可供其它外来的插接。通常电路板欲与其它的排线(Cable)接头，或另与电路板的金手指区连通时，即可由此连接器执行。11、Coplanarity共面性（装配、SMT）在进行表面黏装时，一些多接脚的大零件，尤其是四面接脚(Quadpak)的极大型IC，为使每只脚都能在板面的焊垫上紧紧的焊牢起见，这种Quadpak的各鸥翼接脚(GullWingLeads)必须要保持在同一平面上，以防少数接脚在焊后出现浮空的缺失(J-lead的问题较少)。同理，电路板本身也应该维持良好的平坦度(Flatness)，一般板翘程度不可超过0.7％。现最严的要求已达0.3％12、Desoldering解焊（装配、SMT）在板子上已焊牢的某些零件。为了要更换、修理，或板子报废时欲取回可用的零件，皆需对各零件脚施以解焊的步骤。其做法是先使焊锡点受热熔化，再以真空吸掉焊锡，或利用"铜编线"之毛细作用,以其灯蕊效应(Wicking)引流掉掉焊锡，再将之拉脱以达到分开的目的。13、DipSoldering浸焊法（装配、SMT）是一种零件在电路板上最简单的量产焊接法，也就是将板子的焊锡面，直接与静止的高温熔融锡池接触，而令所有零件脚在插孔中焊牢的做法。有时也称为"拖焊法"(DragSoldering)。14、DisturbedJoint受扰...
