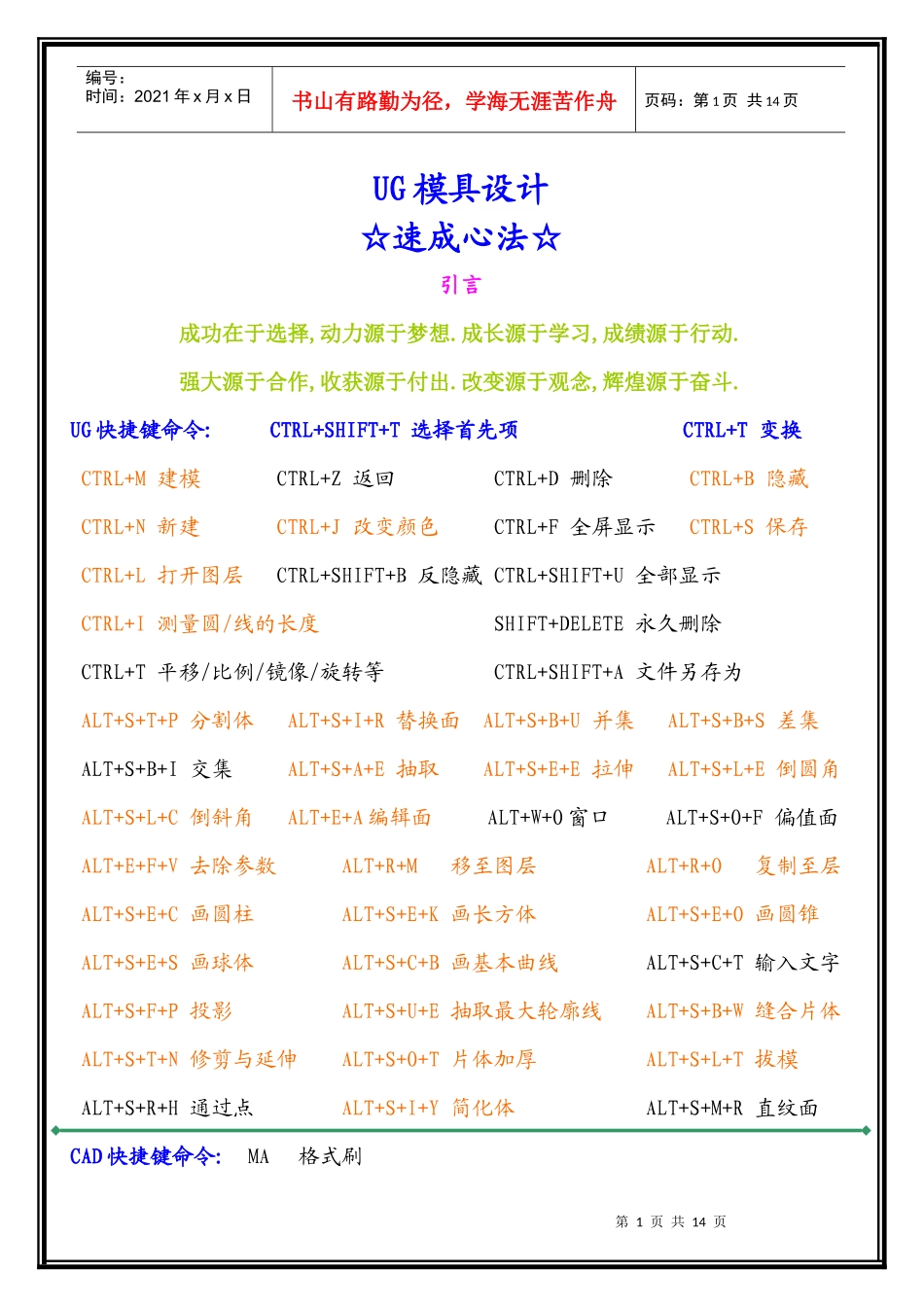

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页UG模具设计☆速成心法☆引言成功在于选择,动力源于梦想.成长源于学习,成绩源于行动.强大源于合作,收获源于付出.改变源于观念,辉煌源于奋斗.UG快捷键命令:CTRL+SHIFT+T选择首先项CTRL+T变换CTRL+M建模CTRL+Z返回CTRL+D删除CTRL+B隐藏CTRL+N新建CTRL+J改变颜色CTRL+F全屏显示CTRL+S保存CTRL+L打开图层CTRL+SHIFT+B反隐藏CTRL+SHIFT+U全部显示CTRL+I测量圆/线的长度SHIFT+DELETE永久删除CTRL+T平移/比例/镜像/旋转等CTRL+SHIFT+A文件另存为ALT+S+T+P分割体ALT+S+I+R替换面ALT+S+B+U并集ALT+S+B+S差集ALT+S+B+I交集ALT+S+A+E抽取ALT+S+E+E拉伸ALT+S+L+E倒圆角ALT+S+L+C倒斜角ALT+E+A编辑面ALT+W+O窗口ALT+S+O+F偏值面ALT+E+F+V去除参数ALT+R+M移至图层ALT+R+O复制至层ALT+S+E+C画圆柱ALT+S+E+K画长方体ALT+S+E+O画圆锥ALT+S+E+S画球体ALT+S+C+B画基本曲线ALT+S+C+T输入文字ALT+S+F+P投影ALT+S+U+E抽取最大轮廓线ALT+S+B+W缝合片体ALT+S+T+N修剪与延伸ALT+S+O+T片体加厚ALT+S+L+T拔模ALT+S+R+H通过点ALT+S+I+Y简化体ALT+S+M+R直纹面CAD快捷键命令:MA格式刷第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页ST文字样式LT线形LW线宽COL设置颜色ATT属性定义TO工具栏L直线C圆CO复制POL正多边形AR阵列RO旋转TR修剪CHA倒斜角SC比例缩放EX延伸E删除H填充X炸开G建组W写块ED修改B建块LA图层操作PU清除垃圾LTS线形比例AL对齐XL射线ATE编辑属性F_R_倒圆角REC矩形A圆弧O偏移MI镜像M移动SPL曲线BR打断S拉伸UGS坐标定位T输入文字DOR点标注DLI直线标注DAL对齐标注DDI直径标注DRA半径标注DCE中心标注DAN角度标注TOL标注形位公差DBA基线标注OP选项设置D标注样式LE快速引出标注DED编辑标注DCO连续标注DOV替换标注系统变量RE:重新生成模型CTRL+1修改特性CTRL+2设计中心CTRL+O打开文件CTRL+N新建CTRL+P打印文件CTRL+S保存文件CTRL+Z放弃CTRL+X剪切CTRL+C复制CTRL+V粘贴CTRL+B栅格捕捉CTRL+F对象捕捉CTRL+L正交CTRL+G栅格D标注样式管理器%%C:表示直径;%%D:表示角度;%%P:表示正负公差CAD的图层设置管理:①实线白色线型为:Continuous线宽为:0.25mm②虚线青色线型为:DASHEDX2线宽为:0.09mm第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页③中心线红色线型为:CENTERX2线宽为:0.18mm④剖面线黄色线型为:PHANTOMX2线宽为:0.18mm⑤填充线绿色线型为:Continuous线宽为:0.09mm⑥标注线天蓝色线型为:Continuous线宽为:0.15mm备注:(D_)标注样式管理器:尺寸线:青色尺寸界线:天蓝色(130,150,250)文字:黄色CAD的标注样式管理器:(红色数字:表示可改数)A:直线和箭头:《尺寸线》颜色:青色;线宽:-Bylayer;基线间距:3.75《尺寸界线》颜色:天蓝色;线宽:Bylayer;超出尺寸线:0.5000;起点偏移量:0.5000《箭头》箭头大小:2.0000,全是实心闭合,圆心标记:无B:文字:《文字外观》文字样式:Standard;颜色:黄色;文字高度:5.0000;绘制文字边框:取消《文字位置》垂直:置中;水平:置中;从尺寸线偏移:0.625《文字对齐》选中(与尺寸线对齐)C:调整:《调整选项》选中(文字或箭头,取最佳效果)《文字位置》选中(尺寸线旁边)《标注特征比例》1.0000《调整》选中(始终在尺寸界线之间绘制尺寸线)D:主单位:《线性标注》单位格式:小数;精度:0.00;小数分隔符:句点;舍入:0.0000;前缀与后缀:取消;比例因子:1.0000;单位格式:十进制数;精度:0.0000,第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页《消零》全部取消E:公差:方式:无;垂直位置:中分模四大法则:①简单分模法②改产品分模法③隔离分模法④吸线拉面分模法整套模具设计规范整套模具设计规范1、分模及定中心:①产品中心;②模仁中心.整数观念要强2、UG工作区背景颜色设置:单击首选项→可视化→调色板→编辑背景颜色(选中渐变颜色):①俯视图:色调(137)、饱和度(120)、亮度(174);红色(150)、绿色(190)、蓝色(220);②底部:色调(160)、饱和度(0)、亮度(216);红绿蓝(230)...
