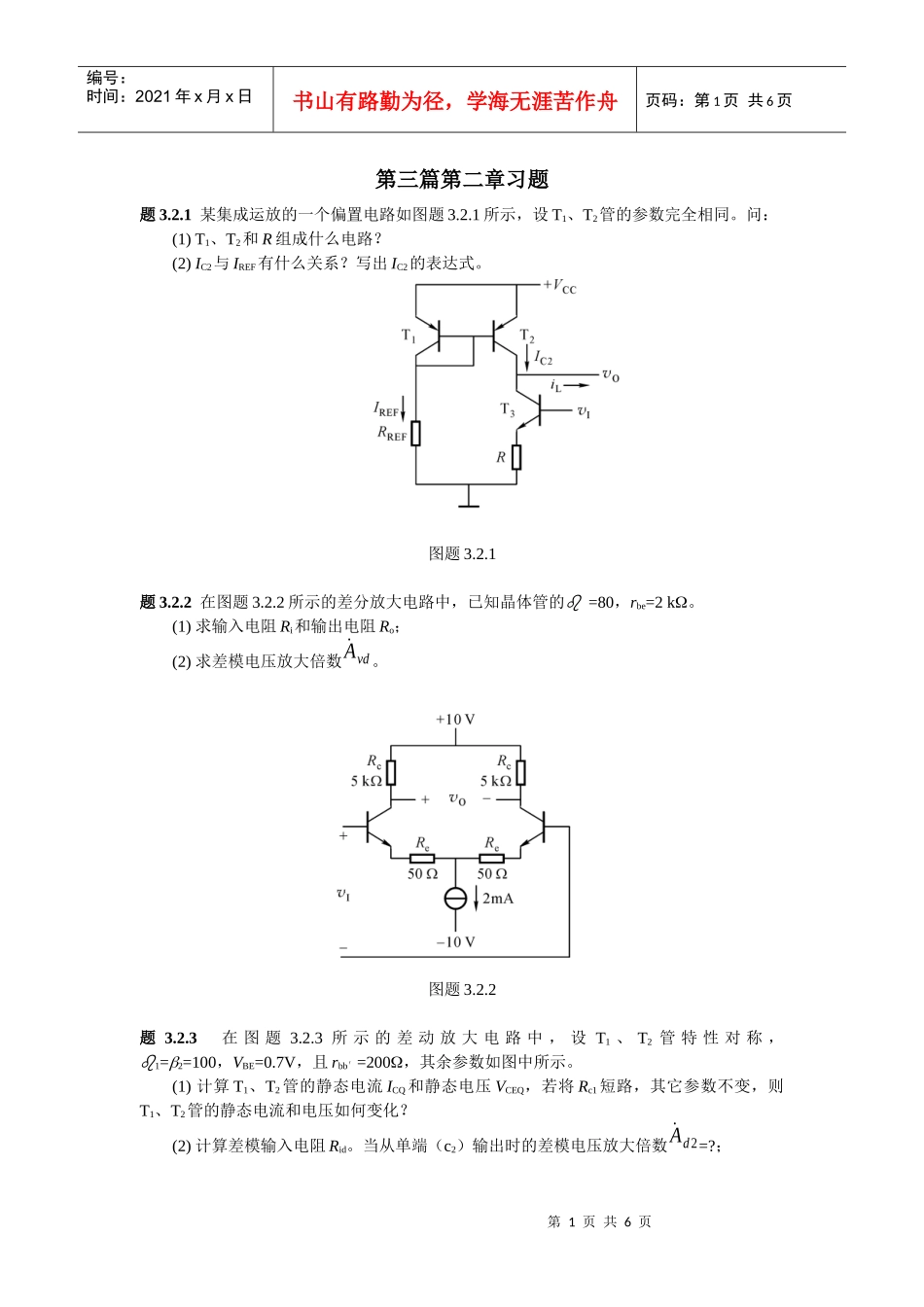

第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页第三篇第二章习题题3.2.1某集成运放的一个偏置电路如图题3.2.1所示,设T1、T2管的参数完全相同。问:(1)T1、T2和R组成什么电路?(2)IC2与IREF有什么关系?写出IC2的表达式。图题3.2.1题3.2.2在图题3.2.2所示的差分放大电路中,已知晶体管的=80,rbe=2k。(1)求输入电阻Ri和输出电阻Ro;(2)求差模电压放大倍数˙Avd。图题3.2.2题3.2.3在图题3.2.3所示的差动放大电路中,设T1、T2管特性对称,1=2=100,VBE=0.7V,且rbb′=200,其余参数如图中所示。(1)计算T1、T2管的静态电流ICQ和静态电压VCEQ,若将Rc1短路,其它参数不变,则T1、T2管的静态电流和电压如何变化?(2)计算差模输入电阻Rid。当从单端(c2)输出时的差模电压放大倍数˙Ad2=?;第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页(3)当两输入端加入共模信号时,求共模电压放大倍数˙Ac2和共模抑制比KCMR;(4)当vI1=105mV,vI2=95mV时,问vC2相对于静态值变化了多少?e点电位vE变化了多少?图题3.2.3题3.2.4差分放大电路如图题3.2.4所示,设各晶体管的=100,VBE=0.7V,且rbe1=rbe2=3k,电流源IQ=2mA,R=1M,差分放大电路从c2端输出。(1)计算静态工作点(IC1Q,VC2Q和VEQ);(2)计算差模电压放大倍数˙Ad2,差模输入电阻Rid和输出电阻Ro;(3)计算共模电压放大倍数˙Ac2和共模抑制比KCMR;(4)若vI1=20sintmV,vI2=0,试画出vC2和vE的波形,并在图上标明静态分量和动态分量的幅值大小,指出其动态分量与输入电压之间的相位关系。图题3.2.4题3.2.5FET组成的差分放大电路如图题3.2.5所示。已知JFET的gm=2mS,rds=20k。(1)求双端输出时的差模电压放大倍数˙Avd;第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页(2)求单端输出时的差模电压放大倍数˙Avd1、共模电压放大倍数˙Avc1和共模抑制比KCMR;图题3.2.5题3.2.6采用射极恒流源的差分放大电路如图题3.2.6所示。设差放管T1、T2特性对称,1=2=50,rbb′=300,T3管3=50,rce3=100k,电位器Rw的滑动端置于中心位置,其余元件参数如图中所示。(1)求静态电流ICQ1、ICQ2、ICQ3和静态电压VOQ;(2)计算差模电压放大倍数˙Ad2,输入电阻Rid和输出电阻Ro;(3)计算共模电压放大倍数˙Ac2和共模抑制比KCMR;(4)若vI1=0.02sintV,vI2=0,画出vO的波形,并标明静态分量和动态分量的幅值大小,指出其动态分量与输入电压之间的相位关系。图题3.2.6题3.2.7在图题3.2.7所示电路中,设各晶体管均为硅管,=100,rbb′=200。第4页共6页第3页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共6页(1)为使电路在静态时输出直流电位VOQ=0,Rc2应选多大?(2)求电路的差模电压放大倍数˙Avd;(3)若负电源(-12V)端改接公共地,分析各管工作状态及VO的静态值。图题3.2.7题3.2.8三级放大电路如图题3.2.8所示,已知:rbe1=rbe2=4k,rbe3=1.7k,rbe4=rbe5=0.2k,各管的=50。图中所有电容在中频段均可视作短路。试画出放大电路的交流通路,计算中频电压放大倍数˙Av,输入电阻Ri和输出电阻Ro。图题3.2.8题3.2.9判断下列说法是否正确:(1)由于集成运放是直接耦合放大电路,因此只能放大直流信号,不能放大交流信号。(2)理想运放只能放大差模信号,不能放大共模信号。(3)不论工作在线性放大状态还是非线性状态,理想运放的反相输入端与同相输入端之间的电位差都为零。(4)不论工作在线性放大状态还是非线性状态,理想运放的反相输入端与同相输入端均不从信号源索取电流。(5)实际运放在开环时,输出很难调整至零电位,只有在闭环时才能调整至零电位。第5页共6页第4页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共6页题3.2.10已知某集成运放开环电压放大倍数Aod=5000,最大电压幅度Vom=±10V,接成闭环后其电路框图及电压传输特性曲线如图题3.2.10(a)、(b)所示。图(a)中,设同相端上的输入电压vI=(0.5+0.01sint)V,反相...
