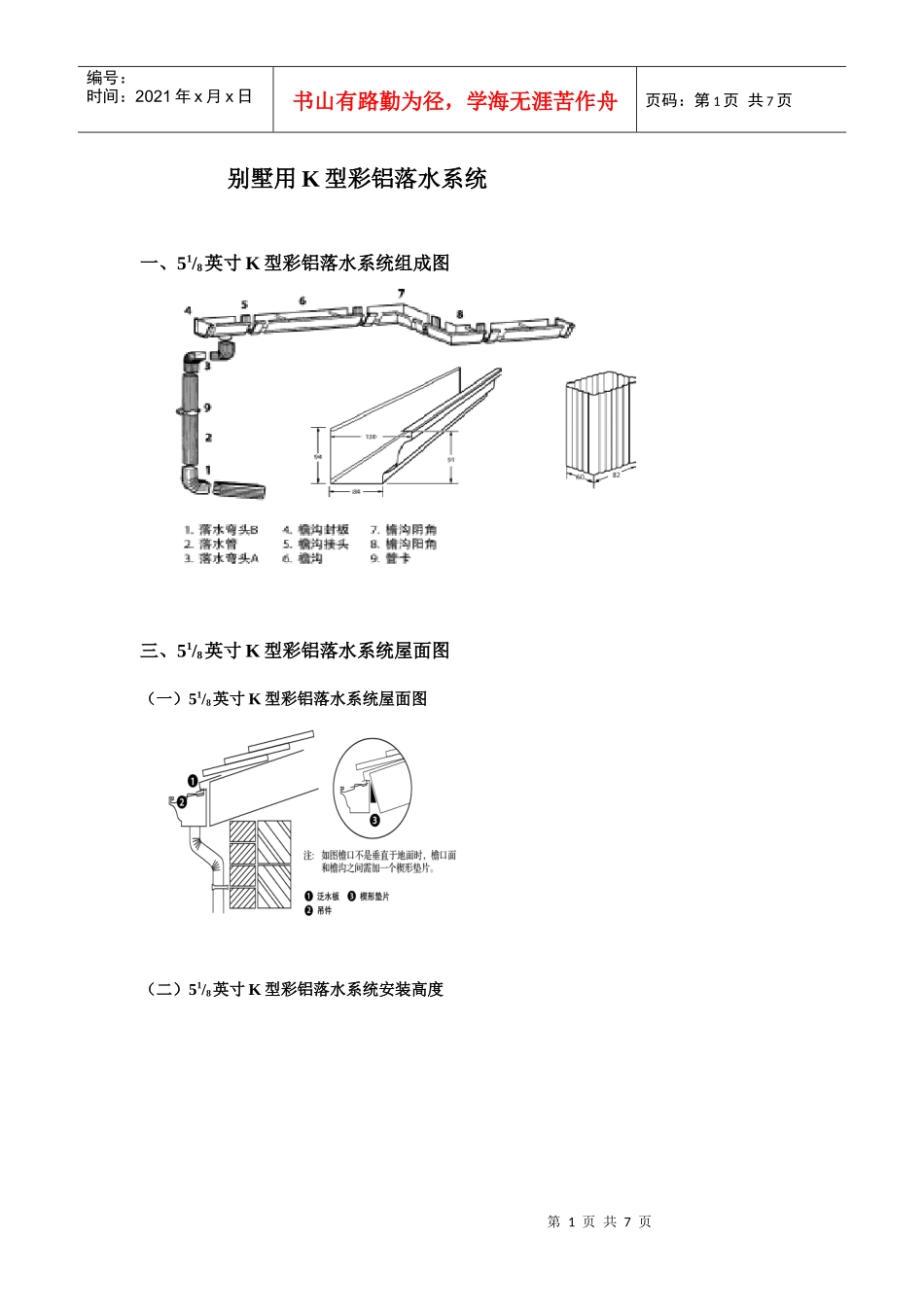

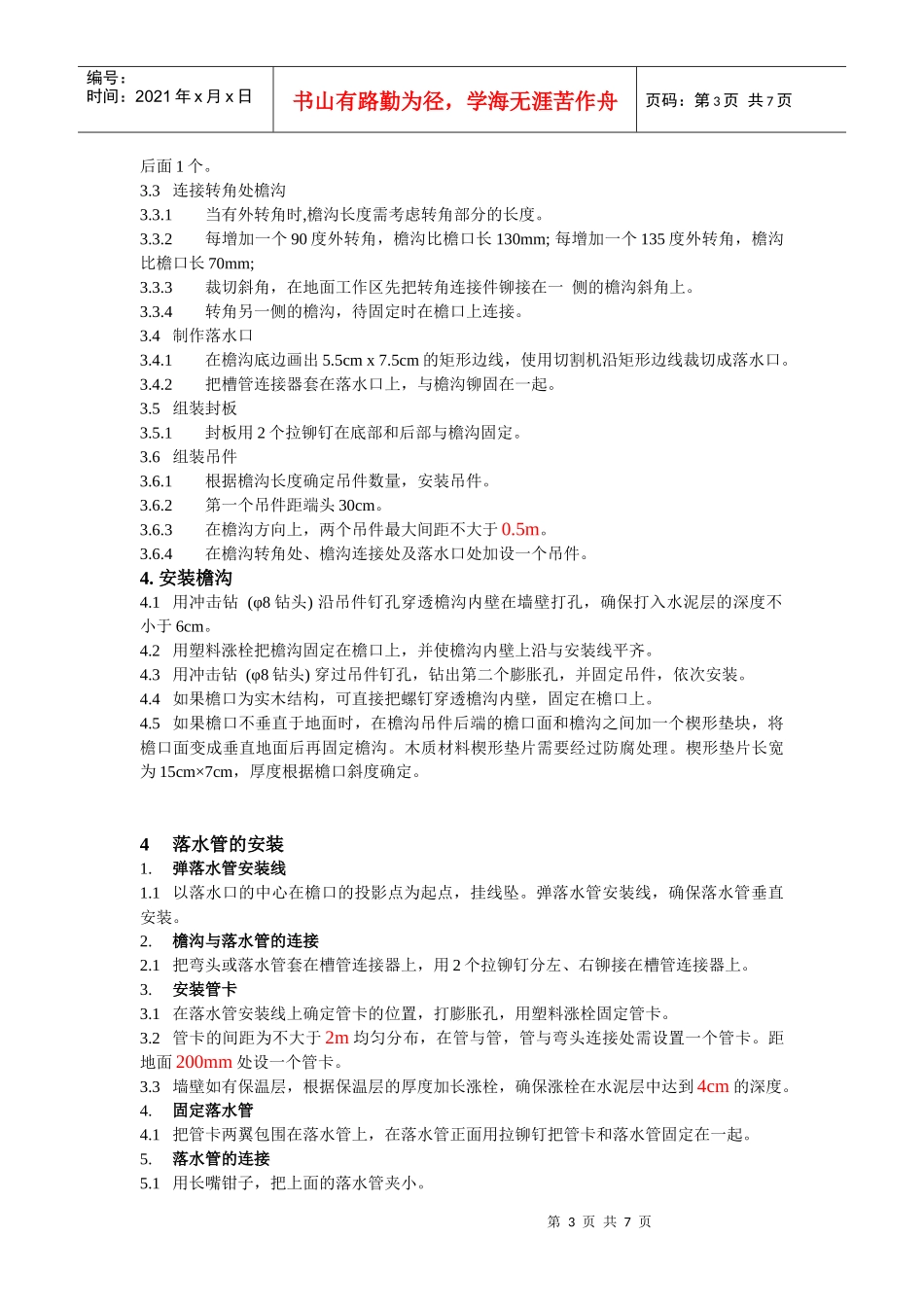

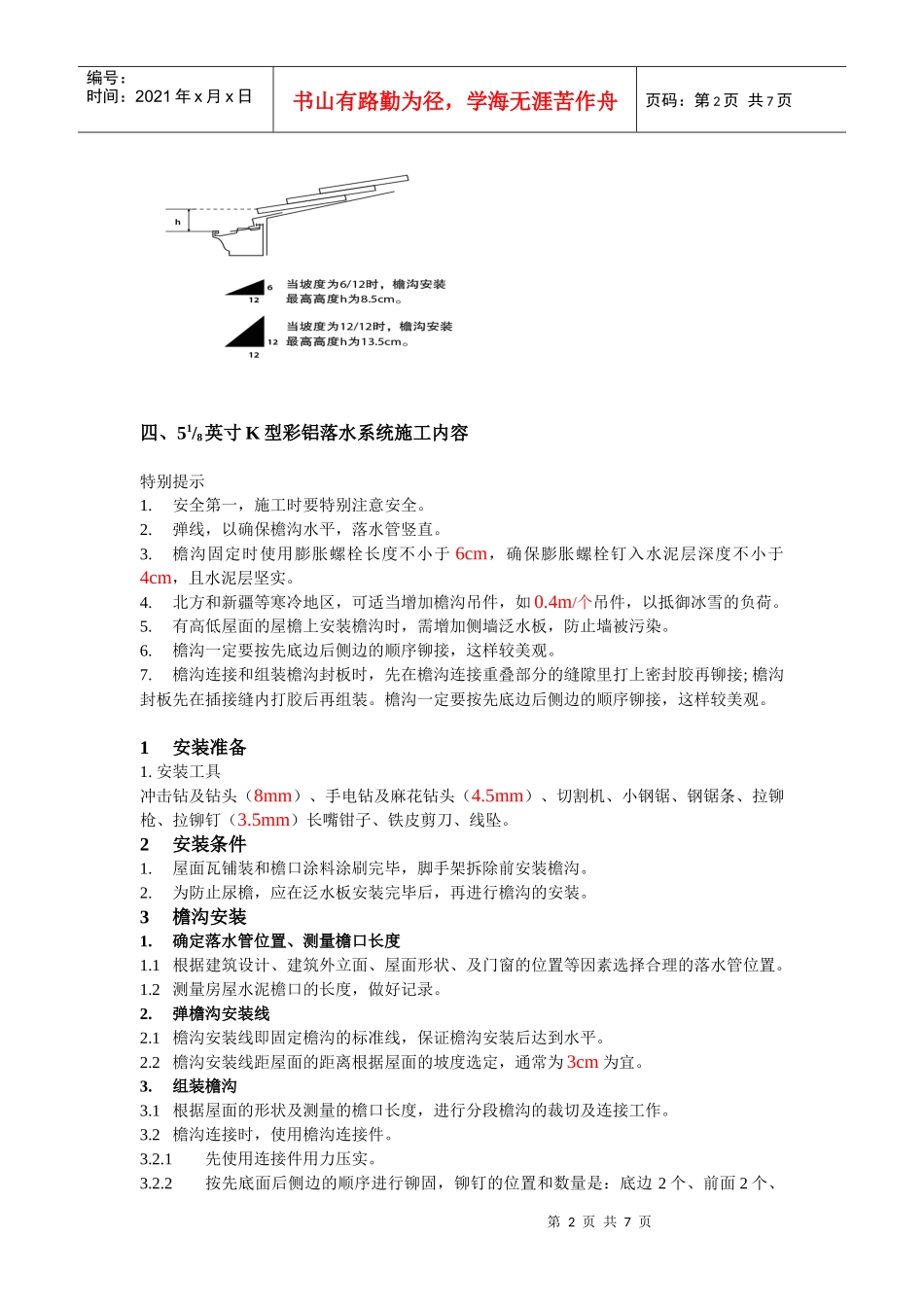

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页别墅用K型彩铝落水系统一、51/8英寸K型彩铝落水系统组成图三、51/8英寸K型彩铝落水系统屋面图（一）51/8英寸K型彩铝落水系统屋面图（二）51/8英寸K型彩铝落水系统安装高度第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页四、51/8英寸K型彩铝落水系统施工内容特别提示1.安全第一，施工时要特别注意安全。2.弹线，以确保檐沟水平，落水管竖直。3.檐沟固定时使用膨胀螺栓长度不小于6cm，确保膨胀螺栓钉入水泥层深度不小于4cm，且水泥层坚实。4.北方和新疆等寒冷地区，可适当增加檐沟吊件，如0.4m/个吊件，以抵御冰雪的负荷。5.有高低屋面的屋檐上安装檐沟时，需增加侧墙泛水板，防止墙被污染。6.檐沟一定要按先底边后侧边的顺序铆接，这样较美观。7.檐沟连接和组装檐沟封板时，先在檐沟连接重叠部分的缝隙里打上密封胶再铆接;檐沟封板先在插接缝内打胶后再组装。檐沟一定要按先底边后侧边的顺序铆接，这样较美观。1安装准备1.安装工具冲击钻及钻头（8mm）、手电钻及麻花钻头（4.5mm）、切割机、小钢锯、钢锯条、拉铆枪、拉铆钉（3.5mm）长嘴钳子、铁皮剪刀、线坠。2安装条件1.屋面瓦铺装和檐口涂料涂刷完毕，脚手架拆除前安装檐沟。2.为防止尿檐，应在泛水板安装完毕后，再进行檐沟的安装。3檐沟安装1.确定落水管位置、测量檐口长度1.1根据建筑设计、建筑外立面、屋面形状、及门窗的位置等因素选择合理的落水管位置。1.2测量房屋水泥檐口的长度，做好记录。2.弹檐沟安装线2.1檐沟安装线即固定檐沟的标准线，保证檐沟安装后达到水平。2.2檐沟安装线距屋面的距离根据屋面的坡度选定，通常为3cm为宜。3.组装檐沟3.1根据屋面的形状及测量的檐口长度，进行分段檐沟的裁切及连接工作。3.2檐沟连接时，使用檐沟连接件。3.2.1先使用连接件用力压实。3.2.2按先底面后侧边的顺序进行铆固，铆钉的位置和数量是：底边2个、前面2个、第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页后面1个。3.3连接转角处檐沟3.3.1当有外转角时,檐沟长度需考虑转角部分的长度。3.3.2每增加一个90度外转角，檐沟比檐口长130mm;每增加一个135度外转角，檐沟比檐口长70mm;3.3.3裁切斜角，在地面工作区先把转角连接件铆接在一侧的檐沟斜角上。3.3.4转角另一侧的檐沟，待固定时在檐口上连接。3.4制作落水口3.4.1在檐沟底边画出5.5cmx7.5cm的矩形边线，使用切割机沿矩形边线裁切成落水口。3.4.2把槽管连接器套在落水口上，与檐沟铆固在一起。3.5组装封板3.5.1封板用2个拉铆钉在底部和后部与檐沟固定。3.6组装吊件3.6.1根据檐沟长度确定吊件数量，安装吊件。3.6.2第一个吊件距端头30cm。3.6.3在檐沟方向上，两个吊件最大间距不大于0.5m。3.6.4在檐沟转角处、檐沟连接处及落水口处加设一个吊件。4.安装檐沟4.1用冲击钻(φ8钻头)沿吊件钉孔穿透檐沟内壁在墙壁打孔，确保打入水泥层的深度不小于6cm。4.2用塑料涨栓把檐沟固定在檐口上，并使檐沟内壁上沿与安装线平齐。4.3用冲击钻(φ8钻头)穿过吊件钉孔，钻出第二个膨胀孔，并固定吊件，依次安装。4.4如果檐口为实木结构，可直接把螺钉穿透檐沟内壁，固定在檐口上。4.5如果檐口不垂直于地面时，在檐沟吊件后端的檐口面和檐沟之间加一个楔形垫块，将檐口面变成垂直地面后再固定檐沟。木质材料楔形垫片需要经过防腐处理。楔形垫片长宽为15cm×7cm，厚度根据檐口斜度确定。4落水管的安装1.弹落水管安装线1.1以落水口的中心在檐口的投影点为起点，挂线坠。弹落水管安装线，确保落水管垂直安装。2.檐沟与落水管的连接2.1把弯头或落水管套在槽管连接器上，用2个拉铆钉分左、右铆接在槽管连接器上。3.安装管卡3.1在落水管安装线上确定管卡的位置，打膨胀孔，用塑料涨栓固定管卡。3.2管卡的间距为不大于2m均匀分布，在管与管，管与弯头连接处需设置一个管卡。距地面200mm处设一个管卡。3.3墙壁如有保温层，根据保温层的厚度加长涨栓，确保涨栓在水泥层中达到4cm的深度。4.固定落水管4.1把管卡两翼包围...
