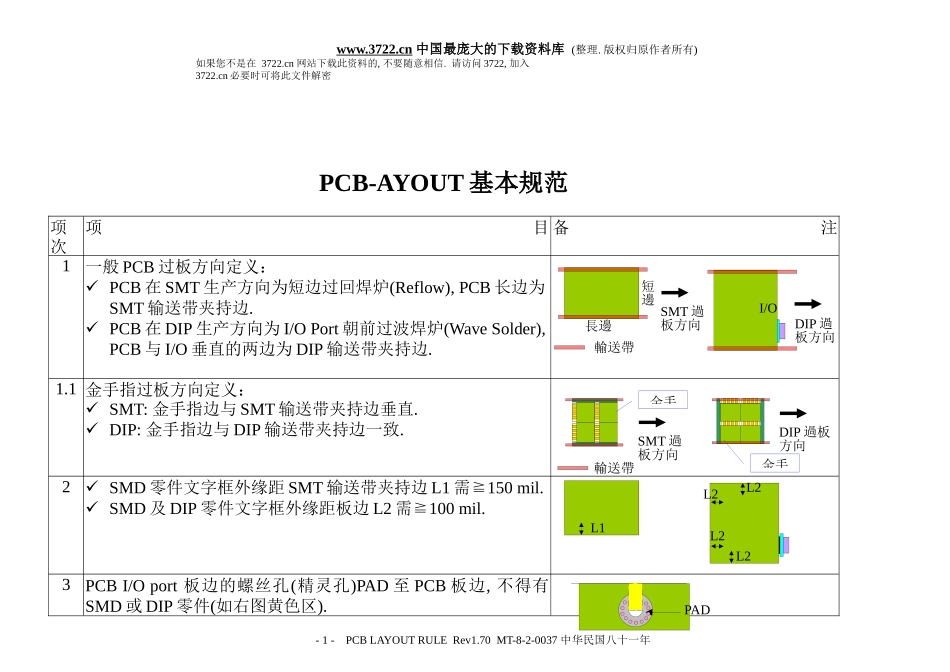

www.3722.cn中国最庞大的下载资料库(整理.版权归原作者所有)如果您不是在3722.cn网站下载此资料的,不要随意相信.请访问3722,加入3722.cn必要时可将此文件解密PCB-AYOUT基本规范项次项目备注1一般PCB过板方向定义:PCB在SMT生产方向为短边过回焊炉(Reflow),PCB长边为SMT输送带夹持边.PCB在DIP生产方向为I/OPort朝前过波焊炉(WaveSolder),PCB与I/O垂直的两边为DIP输送带夹持边.1.1金手指过板方向定义:SMT:金手指边与SMT输送带夹持边垂直.DIP:金手指边与DIP输送带夹持边一致.2SMD零件文字框外缘距SMT输送带夹持边L1需≧150mil.SMD及DIP零件文字框外缘距板边L2需≧100mil.3PCBI/Oport板边的螺丝孔(精灵孔)PAD至PCB板边,不得有SMD或DIP零件(如右图黄色区).-1-PCBLAYOUTRULERev1.70MT-8-2-0037中华民国八十一年PAD短邊長邊SMT過板方向輸送帶I/ODIP過板方向L1L2L2L2L2輸送帶SMT過板方向金手DIP過板方向金手www.3722.cn中国最庞大的下载资料库(整理.版权归原作者所有)如果您不是在3722.cn网站下载此资料的,不要随意相信.请访问3722,加入3722.cn必要时可将此文件解密-2-PCBLAYOUTRULERev1.70MT-8-2-0037中华民国八十一年www.3722.cn中国最庞大的下载资料库(整理.版权归原作者所有)如果您不是在3722.cn网站下载此资料的,不要随意相信.请访问3722,加入3722.cn必要时可将此文件解密PCBLAYOUT基本规范项次项目备注4光学点Layout位置参照附件一.5所有零件文字框内缘须距”零件最大本体的最外缘或PAD最外缘”≧10mil;亦即双边≧20mil.零件公差:L+a/-bLmax=L+a,Lmin=L-bW+c/-dWmax=W+c,Wmin=W-d文字框Layout:长≧Lmax+20,宽≧Wmax+205.1若”零件最大本体的最外缘与PAD最外缘”外形比例不符合,则零件文字框依两者最大值而变化.6所有零件皆须有文字框,其文字框外缘不可互相接触、重迭.OKNG6.1文字框线宽≧6mil.7SMD零件极性标示:(1)QFP:以第一pin缺角表示.(图a)(2)SOIC:以三角框表示.(图b)(3)钽质电容:以粗线标示在文字框的极性端.(图c)(a)(b)(c)7.1零件标示极性后文字框外缘不可互相接触、重迭.7.2用来标示极性的文字框线宽≧12mil.-3-PCBLAYOUTRULERev1.70MT-8-2-0037中华民国八十一年零件腳/MetalDownPCBPAD文字框Lwww.3722.cn中国最庞大的下载资料库(整理.版权归原作者所有)如果您不是在3722.cn网站下载此资料的,不要随意相信.请访问3722,加入3722.cn必要时可将此文件解密PCBLAYOUT基本规范项次项目备注8V-Cut或邮票孔须距正上方平行板边的积层堆栈的ChipC,ChipL零件文字框外缘L80mil.≧9V-Cut或邮票孔须距正上方垂直板边的积层堆栈的ChipC,ChipL零件文字框外缘L200mil.≧10V-Cut或邮票孔须距左右方平行板边的积层堆栈的ChipC,ChipL零件文字框外缘L140mil.≧11V-Cut或邮票孔须距左右方垂直板边的积层堆栈的ChipC,ChipL零件文字框外缘L180mil.≧12邮票孔与周围突出板边零件的文字框须距离L40mil.≧-4-PCBLAYOUTRULERev1.70MT-8-2-0037中华民国八十一年L郵票孔L文字框文字框V-CutL郵票孔L文字框文字框郵票孔文字框文字框LLV-Cut郵票孔L文字框文字框LPCBV-CUT零件V-CUTLwww.3722.cn中国最庞大的下载资料库(整理.版权归原作者所有)如果您不是在3722.cn网站下载此资料的,不要随意相信.请访问3722,加入3722.cn必要时可将此文件解密PCBLAYOUT基本规范项次项目备注13本体厚度跨越PCB的零件,其跨越部份的V-CUT必须挖空.俯视图侧视图14所有PCB厂邮票孔及V-CUT的机构图必须一致.15PCB之某一长边上需有两个TOOLINGHOLES,其中心距PCB板边需等于(X,Y)=(200,200)milToolinghole﹐完成孔直径为160+4/-0mil.16(1)Pitch=50mil的BGAPADLAYOUT:BGAPAD直径=20milBGAPAD的绿漆直径=26mil(2)Pitch=40mil的BGAPADLAYOUT:BGAPAD直径=16milBGAPAD的绿漆直径=22mil17BGA文字框外缘标示W=30mil宽度的实心框,以利维修时对位置件.BGA极性以三角形实心框标示.BGA实体PCBLAYOUT-5-PCBLAYOUTRULERev1.70MT-8-2-0037中华民国八十一年XYPCB短邊PCB長邊BGAPADVIAHolePCB基材銅TRACE在綠漆下綠漆INTELBGALLLWwww.3722.cn中国最庞大的下载资料库(整理.版权归原作者所有)如果您不是在3722.cn网站下载此资...
