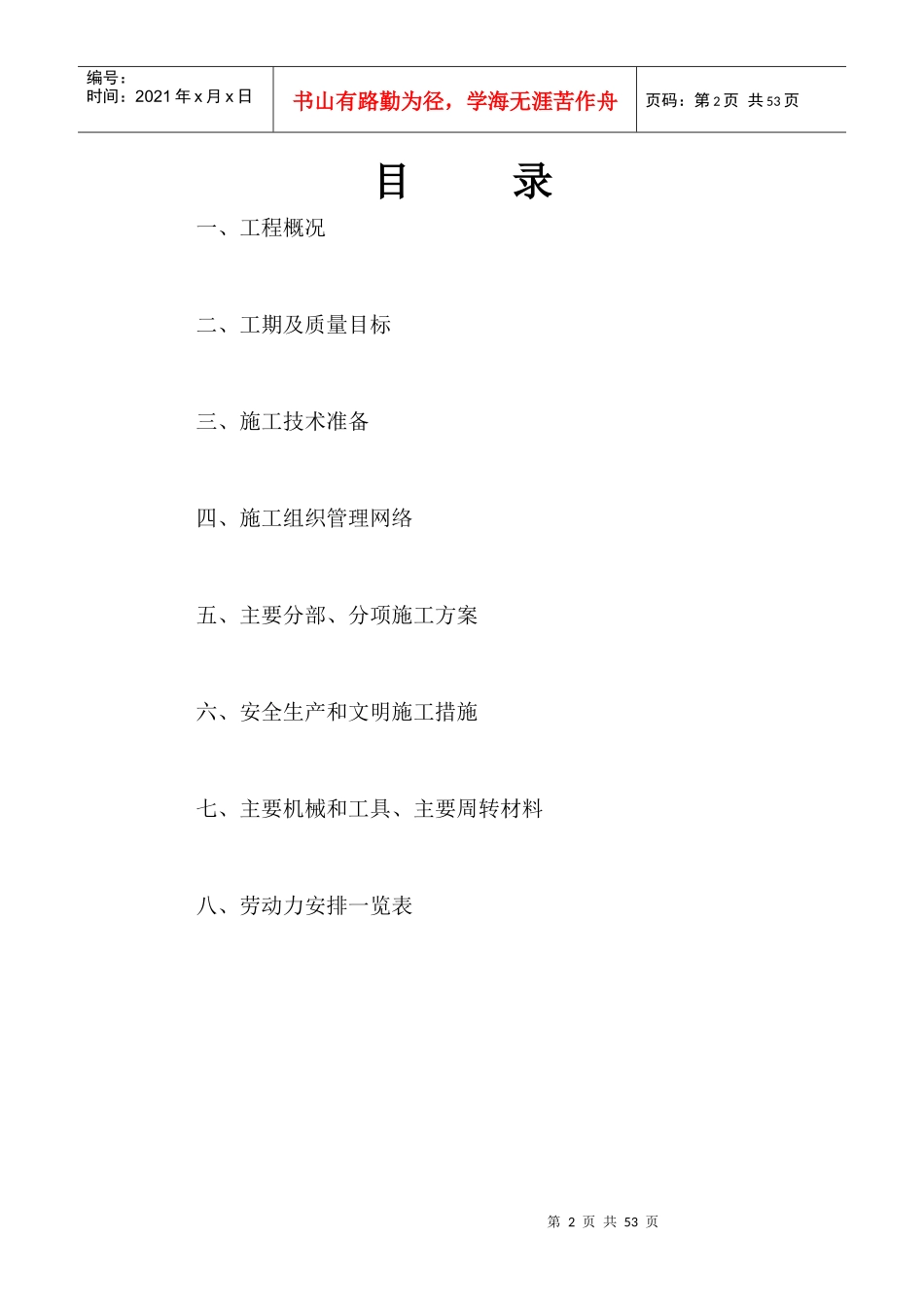

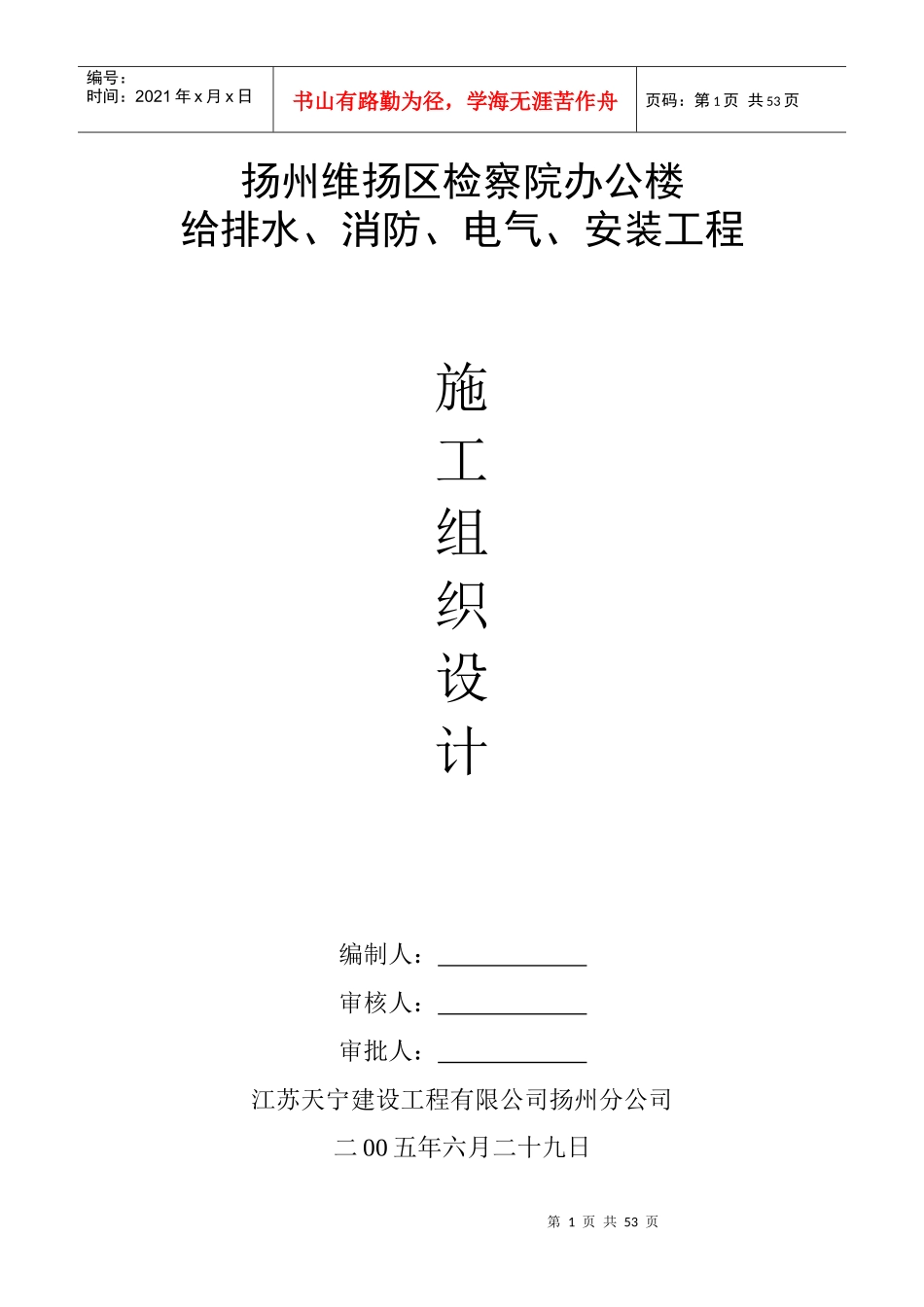

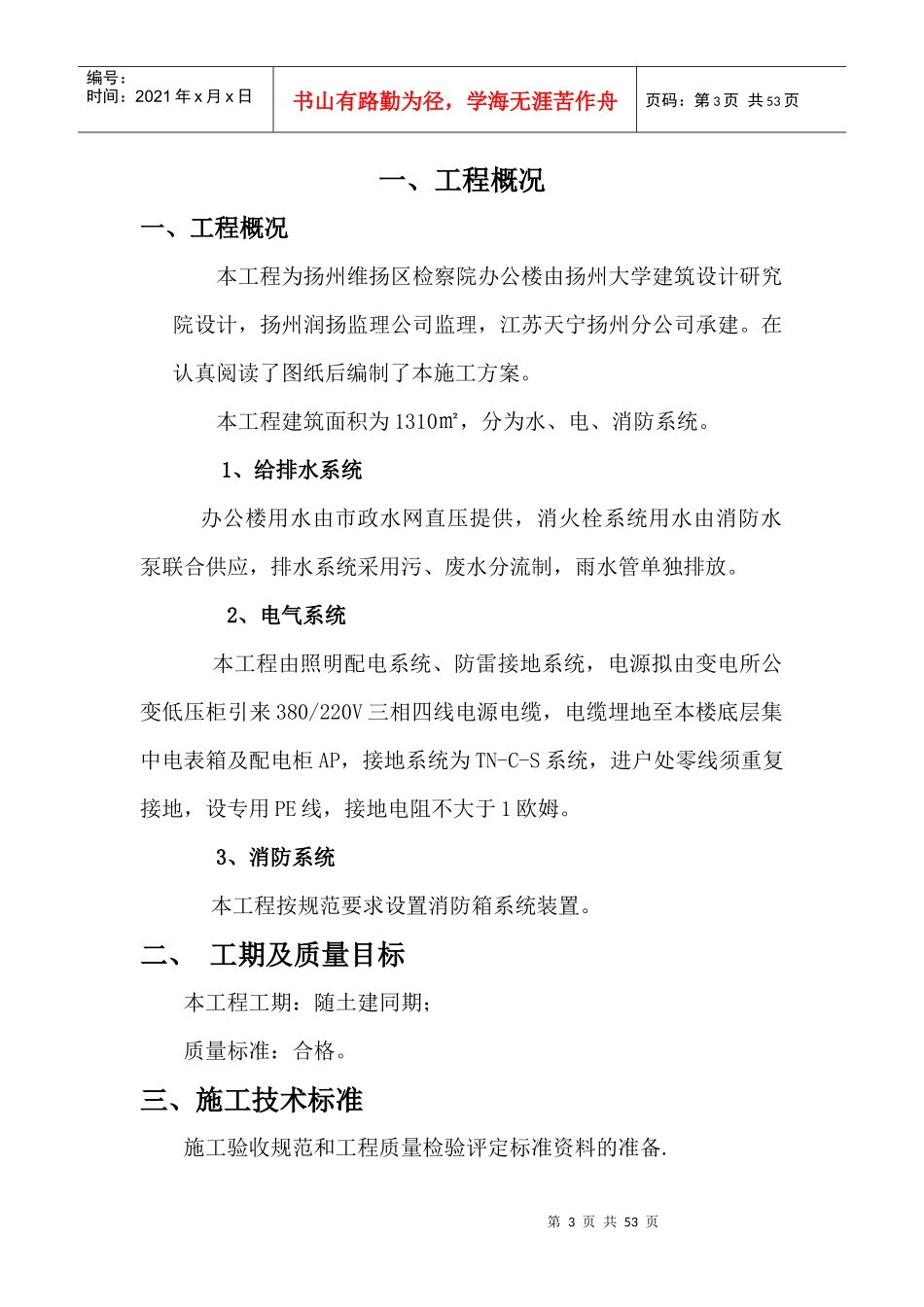

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页扬州维扬区检察院办公楼给排水、消防、电气、安装工程施工组织设计编制人：审核人：审批人：江苏天宁建设工程有限公司扬州分公司二00五年六月二十九日第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页目录一、工程概况二、工期及质量目标三、施工技术准备四、施工组织管理网络五、主要分部、分项施工方案六、安全生产和文明施工措施七、主要机械和工具、主要周转材料八、劳动力安排一览表第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页一、工程概况一、工程概况本工程为扬州维扬区检察院办公楼由扬州大学建筑设计研究院设计，扬州润扬监理公司监理，江苏天宁扬州分公司承建。在认真阅读了图纸后编制了本施工方案。本工程建筑面积为1310㎡，分为水、电、消防系统。1、给排水系统办公楼用水由市政水网直压提供，消火栓系统用水由消防水泵联合供应，排水系统采用污、废水分流制，雨水管单独排放。2、电气系统本工程由照明配电系统、防雷接地系统，电源拟由变电所公变低压柜引来380/220V三相四线电源电缆，电缆埋地至本楼底层集中电表箱及配电柜AP，接地系统为TN-C-S系统，进户处零线须重复接地，设专用PE线，接地电阻不大于1欧姆。3、消防系统本工程按规范要求设置消防箱系统装置。二、工期及质量目标本工程工期：随土建同期；质量标准：合格。三、施工技术标准施工验收规范和工程质量检验评定标准资料的准备.第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页《建筑给排水及采暖工程施工质量验收规范》GB50242-2002《建筑工程施工质量验收统一标准》GB50300-2001《建筑排水硬聚氯乙烯管道施工与验收规范》CJJ/29-98《冷热水用硬聚氯乙烯管道系统管材》GB/T18742.2-2002《无规共聚氯丙烯PP-R给水管》02SS.405-2《卫生设备安装》99S304《建筑电气工程施工质量验收规范》GB50303-2002《建筑电气安装工程图集》﹙吕光大.主编﹚《建筑物防雷设施安装》99D501-1《等电位联结安装》02D501-《建筑防火规范》GBJ16-87﹙2001年版﹚.《采暖通风与空调设计规范》GB50067-97《建筑灭火器配置规范》《机械设备安装工程施工验收规范》GB50275-98.刚牲防水套管按给水排水标准图集S312/8-P1.8﹙IV型﹚进行制造。四、施工组织管理网络为顺利完成工程质量优良和按期竣工交付使用的目标,安装分部在项目经理的统一领导下,建立科学的管理体系，明确责职，对施工质量全过程进行统一管理。第5页共53页第4页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共53页﹙一﹚、施工组织管理网络：项目副经理：邱忠云项目工程师：杭春根安全员：杜龙彩质检员：曹煜华施工员：周金山材料员：曹志彪水暖工长：孔令超电工工长：孔祥稳项目经理：吴天来第6页共53页第5页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共53页﹙二﹚、质量管理网络：1项目经理：吴天来项目副经理：邱忠云项目工程师：杭春根安全员：杜龙彩质检员：曹煜华施工员：周金山材料员：曹志彪水暖工长：孔令超电工工长：孔祥稳第7页共53页第6页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共53页﹙三﹚、安全管理网络：项目经理：吴天来项目副经理：邱忠云项目工程师：杭春根安全员：杜龙彩材料员：曹志彪水暖工长：孔令超电工工长：孔祥稳施工员：周金山质检员：曹煜华第8页共53页第7页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共53页四﹚、现场文明施工管理网络：项目经理：吴天来项目副经理：邱忠云项目工程师：杭春根安全员：杜龙彩质检员：曹煜华施工员：周金山材料员：曹志彪水暖工长：孔令超电工工长：孔祥稳第9页共53页第8页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共53页五.主要分部、分项施工方法(一).给排水系统：1、管道支架施工方法(1)....
