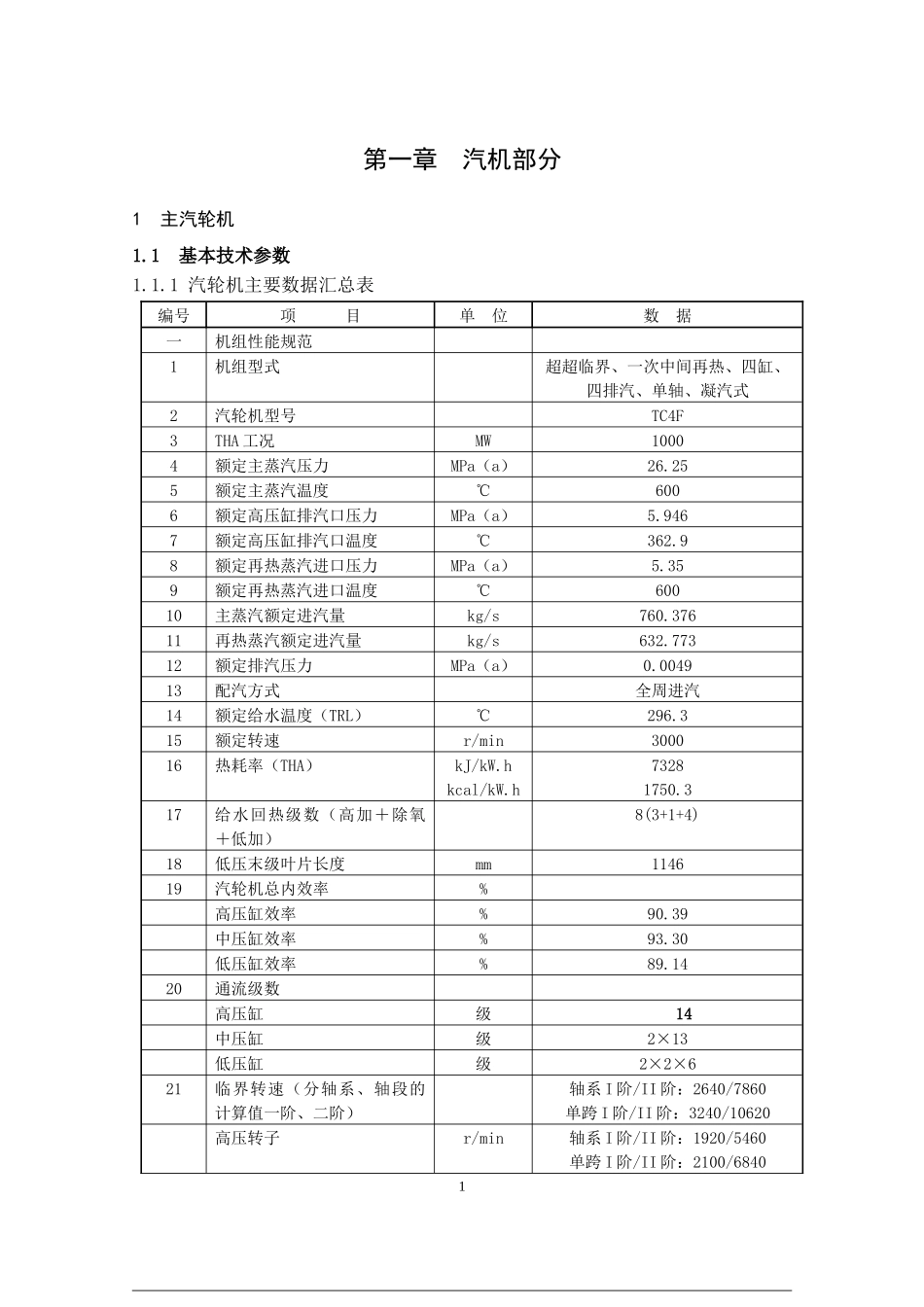

第一章汽机部分1主汽轮机1.1基本技术参数1.1.1汽轮机主要数据汇总表编号项目单位数据一机组性能规范1机组型式超超临界、一次中间再热、四缸、四排汽、单轴、凝汽式2汽轮机型号TC4F3THA工况MW10004额定主蒸汽压力MPa（a）26.255额定主蒸汽温度℃6006额定高压缸排汽口压力MPa（a）5.9467额定高压缸排汽口温度℃362.98额定再热蒸汽进口压力MPa（a）5.359额定再热蒸汽进口温度℃60010主蒸汽额定进汽量kg/s760.37611再热蒸汽额定进汽量kg/s632.77312额定排汽压力MPa（a）0.004913配汽方式全周进汽14额定给水温度（TRL）℃296.315额定转速r/min300016热耗率（THA）kJ/kW.hkcal/kW.h73281750.317给水回热级数（高加＋除氧＋低加）8(3+1+4)18低压末级叶片长度mm114619汽轮机总内效率%高压缸效率%90.39中压缸效率%93.30低压缸效率%89.1420通流级数高压缸级14中压缸级2×13低压缸级2×2×621临界转速（分轴系、轴段的计算值一阶、二阶）轴系I阶/II阶：2640/7860单跨I阶/II阶：3240/10620高压转子r/min轴系I阶/II阶：1920/5460单跨I阶/II阶：2100/68401编号项目单位数据中压转子r/min轴系I阶/II阶：1200/3480单跨I阶/II阶：1320/4200低压转子r/min轴系I阶/II阶：1320/3660单跨I阶/II阶：1320/4200发电机转子r/min轴系I阶/II阶：720/2040单跨I阶/II阶：720/252022机组轴系扭振频率Hz14，22，31，62，66，136，14623机组外型尺寸（长、宽、高）m29×10.4×7.75（汽机中心线以上）24机组在出厂前是否经过总装是/否是25运行层标高m1726最大起吊高度m13（距运行层）27寿命消耗冷态启动％/次0.0115温态启动％/次0.0115热态启动％/次0.0115极热态启动％/次028启动方式开始定压然后滑压高、中压联合启动29变压运行负荷范围％30%到100%额定负荷30定压、变压负荷变化率%/min10或更大31轴颈振动两个方向最大值mm0.0532临界转速时轴振动最大值mm0.1533最高允许背压值MPa（a）0.028（跳机0.030）34最高允许排汽温度℃90℃报警110℃跳机35噪声水平dB(A)额定负荷正常运行按IE1063为8536润滑油系统主油泵型式电动离心泵润滑油牌号ISOVG46油系统装油量m330主油泵出口压力MPa（g）0.55轴承油压MPa（g）0.05-0.17主油箱容量m332油冷却器型式、台数台板式/2顶轴油泵型式容积泵顶轴油泵出口压力MPa（g）17.5顶轴油泵供油量m3/h6.4837液力控制系统抗燃油泵型式、台数台轴向活塞泵,2抗燃油牌号FYRQUEL2编号项目单位数据抗燃油系统装油量m30.909抗燃油泵出口压力MPa（g）16抗燃油泵供油量m3/h2.4抗燃油箱容量m30.8抗燃油冷却器型式、台数台空冷,238盘车装置液压马达盘车速度r/min6038轴封有无自密封系统有/无有二汽轮机性能保证铭牌功率（TRL）MW1000最大连续功率（T－MCR）MW1040.012THA工况时热耗率kJ/kWhkcal/kWh73281750.3轴颈振动值mm0.05噪声（条件同3.1.6）dB(A)85三主要阀门数据1主汽门数量只2内径mm320(阀座直径)阀体材质GX12CrMoVNbN9-1阀杆材质X12CrMoWVNbN10-1-12主汽调节阀型式平衡柱塞式数量只2内径mm250(阀座直径)阀体材质X2CrMoVNbN9-1阀杆材质X12CrMoWVNbN10-1-13排汽逆止阀数量只2内径mm700阻力Pa5000阀体材质1%Cr钢(推荐)阀杆材质1%Cr钢(推荐)4中压联合汽门数量只2内径mm560(再热主汽门阀座直径)500(再热调节阀座直径)阀体材质X12CrMoVNbN9-1阀杆材质X12CrMoWVNbN10-1-15真空破坏装置随凝汽器供3编号项目单位数据6大气释放膜直径mm800厚度mm1.5材料1.4301/Teflon7汽轮机排汽缸喷水量t/h151.1.2典型工况主要参数1.1.2.1额定功率（夏季工况）下参数额定功率MW1000额定主汽门前压力MPa（a）26.25额定主汽门前温度℃600额定再热汽阀前温度℃6001.1.2.2最大连续功率（TMCR）下参数功率MW1040.012额定主汽门前压力MPa（a）26.25额定主汽门前温度℃600额定再热汽阀前温度℃6001.1.2.3阀门全开（VWO）功率下参数功率MW1060.440主汽门前压力MPa（a）26.25主汽门前温度℃600再热汽阀前温度℃6001.1.3加热器（包括除氧器）级数81.1.4给水温度（夏季工况）℃296.31.1.5工作转速r/min30001.1.6旋转方向（从汽机向发电机看）顺时针1.1.7最大允许系统周波摆动Hz47.5～51.51.1.8从汽轮机向发电机看，润滑油管路为右...
