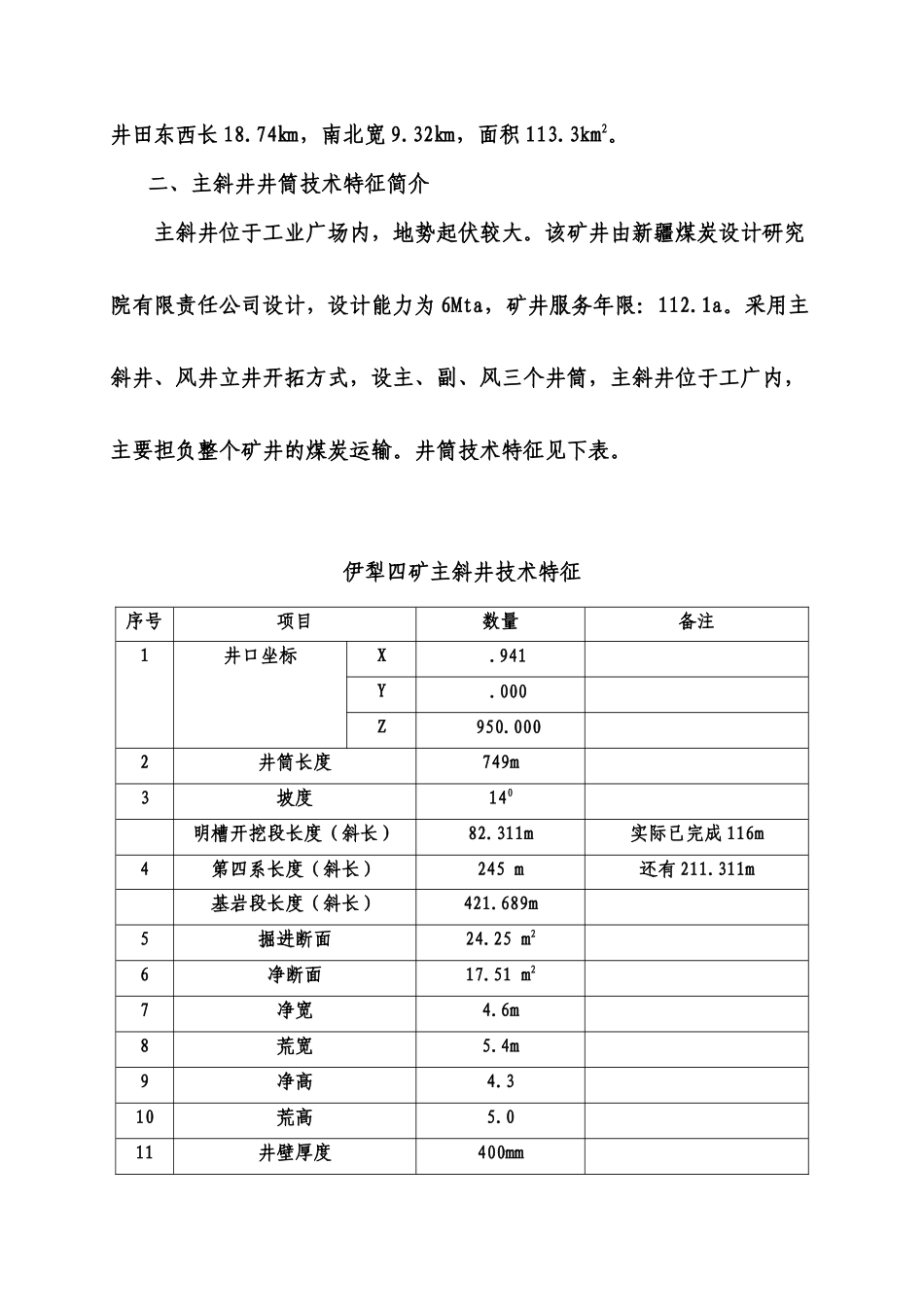

(此文档为word格式，下载后您可任意编辑修改！)第一章工程概况第一节井筒设计简述一、矿井位置、交通新疆伊犁四矿位于新疆维吾尔自治区伊犁哈萨克自治州霍城县东南部，行政区划隶属霍城县惠远镇及伊宁市英也尔乡。井田东起伊宁市干沟，西到霍城县肖尔布拉克沟，南自惠远煤矿北600m，北至卡拉苏沟。区内交通条件便利，井田距自治区首府乌鲁木齐市约700km。东距自治州首府伊宁市22km，西距霍城县城18km，南距与312国道相连的218国道10km，东北距亚欧大陆桥之北疆铁路精河站300km。工作区内简易公路四通八达，交通方便。建设中的精（河）～伊（宁）～霍（霍尔果斯）电气化铁路近期货流量688万t，远期货流量1138万t，预计2008年年底建成通车，该铁路在井田附近设有伊宁东站、伊宁站和霍城站。正在建设中的清水河至伊宁市高速公路从井田南部通过，距井田约10km。地理极值坐标为：东经80°57′00″～81°11′00″，北纬44°01′00″～44°06′00″。井田东西长18.74㎞，南北宽9.32㎞，面积113.3km2。二、主斜井井筒技术特征简介主斜井位于工业广场内，地势起伏较大。该矿井由新疆煤炭设计研究院有限责任公司设计，设计能力为6Mta，矿井服务年限：112.1a。采用主斜井、风井立井开拓方式，设主、副、风三个井筒，主斜井位于工广内，主要担负整个矿井的煤炭运输。井筒技术特征见下表。伊犁四矿主斜井技术特征序号项目数量备注1井口坐标X.941Y.000Z950.0002井筒长度749m3坡度140明槽开挖段长度（斜长）82.311m实际已完成116m4第四系长度（斜长）245m还有211.311m基岩段长度（斜长）421.689m5掘进断面24.25m26净断面17.51m27净宽4.6m8荒宽5.4m9净高4.310荒高5.011井壁厚度400mm12铺底厚度300mm13墙高2.550m含基础14墙基础（铺底以下）250mm15水沟距右帮距离1565mm16水沟规格300*200盖板尺寸550*450*5017躲硐规格：宽*宽*高2m*2m*1.5m每60m一个，合计4个18第四系长度支护方式临时锚网喷+U型棚厚度50mm，强度C20，25#U型钢永久钢筋混凝土强度C3019基岩段支护方式锚网喷特殊地段加25#U型棚三、井筒相关硐室：主斜井相关硐室有：风硐、安全出口、躲避硐兼作水仓每60m一个，车场等。第二节地质和水文地质资料一、地质㈠地层根据钻孔资料，参考《新疆伊北煤田霍城县界梁子矿区勘探报告》对地层地层的划分，本次所施工钻孔揭露的地层自上而下依次为：第四系、侏罗系地层。根据钻孔资料，对地层分述如下：1.第四系揭露厚度为57.15～97.75m，平均67.83m。顶部为现代风积的粉土，厚度一般12m左右，风积物岩性为灰黄粉砂质粘土，其下为冲洪积物，由土黄色、黄褐色粉砂质粘土或粘土质粉砂岩组成，底部以未胶结的砾岩层与下伏地层接触，砾石主要成分为石英、长石，砾径2～100mm不等。2.侏罗系上统八道湾组（J1）为本井田主要含煤地层，厚度58.03～506.86m，平均256.37m，施工时未穿透，岩性以粘土岩、粉砂岩、细砂岩及砂岩砾岩组成，泥质胶结，局部裂隙发育，松散，易碎。主要含煤5层，为煤21、煤23-1、煤23-2、煤27、煤28等。㈡构造本检查孔所揭露的地层的倾角一般在5～120，未发现断层和褶曲。二、水文地质㈠简要水文观测检查孔在松散层钻进中采取泥浆护壁钻进，最大限度的的保护了井壁防止了塌孔。回次水位观测率达到了100％。㈡抽水试验及获得的水文地质参数1、抽水试验的次数及层段孔号检1检2检3检4抽水次数1223抽水层段第四系及基岩风化带1、第四系及基岩风化带；1、第四系及基岩风化带；1、第四系及基岩风化带；2、基岩风化带底界至煤26顶板；2、煤系地层2、煤系地层3、煤26顶板至终孔。2、抽水试验获得的水文地质参数⑴检1孔，对第四系及基岩风化带抽水试验表明，孔内无水，测得孔内恢复水位为41.85m。⑵检2孔第一次对第四系及基岩风化带抽水试验表明，孔内无水，测得孔内恢复水位为42.1m。第二次对煤系地层抽水试验表明，孔内无水，测得孔内恢复水位为73.53m。⑶检3孔第一次对114.0m以下煤系地层抽水试验表明，孔内无水，测得孔内恢复水位为61.03m。第二次对114.0m以下煤系地层抽水试验，获得的水文地质参数如下表：孔号孔深（m）钻孔半径（m）含水层厚度（m）静止水位（m）恢复水位（m）降深（m）...
