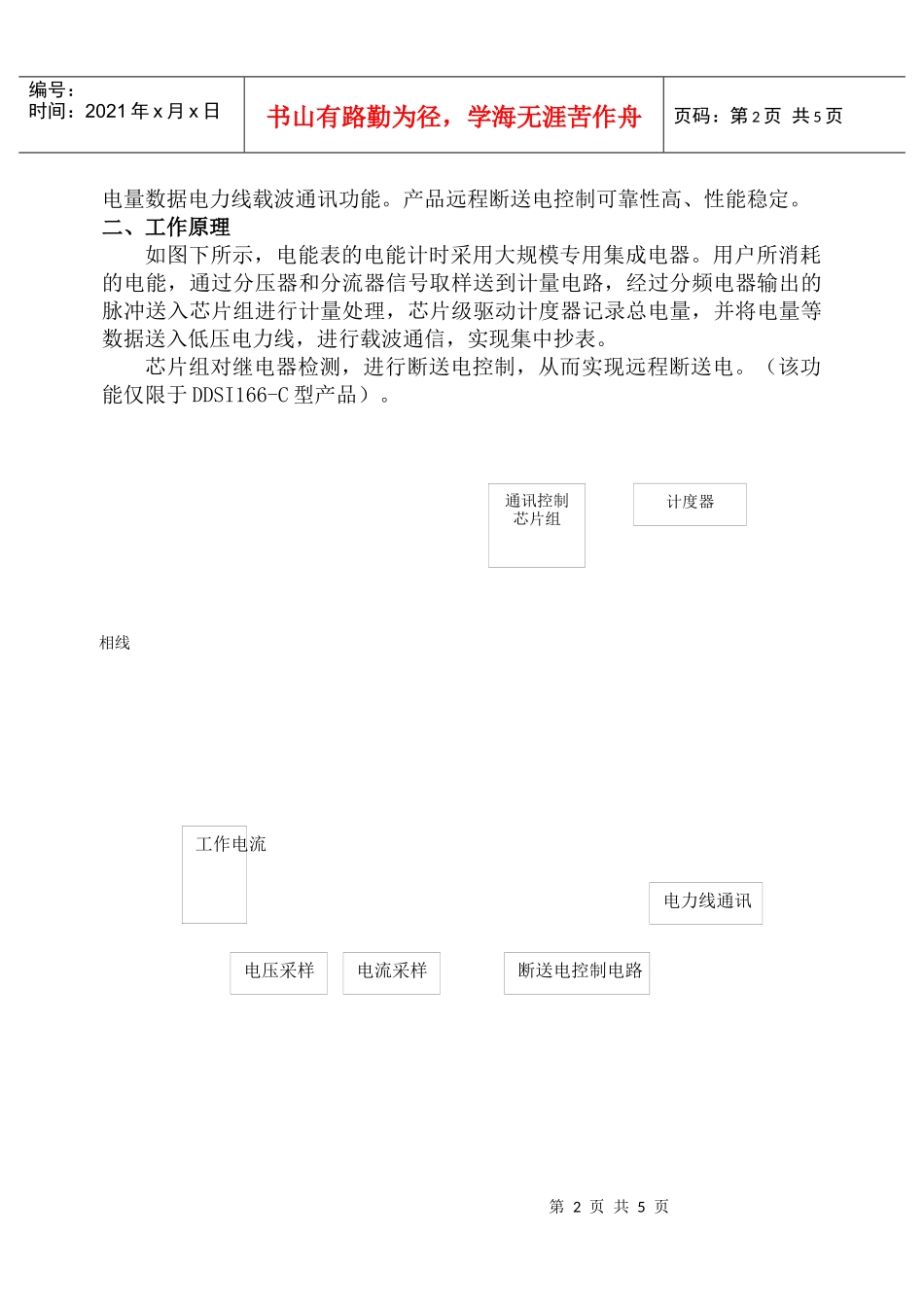

DDSI166型单相电子式载波电能表使用说明书使用说明书深圳市迈特信电子有限公司地址：深圳市南山区西丽工业区石鼓路28栋4-7楼Http://www.meterson.com一、概述DDSI166系列单相电子式载波电能表（C型产品具备有断送电控制功能）应用于远程集中抄表系统，作为系统的低端设备，实现单个用户的电能计量、第2页共5页工作电流电力线通讯电压采样电流采样断送电控制电路编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页电量数据电力线载波通讯功能。产品远程断送电控制可靠性高、性能稳定。二、工作原理如图下所示，电能表的电能计时采用大规模专用集成电器。用户所消耗的电能，通过分压器和分流器信号取样送到计量电路，经过分频电器输出的脉冲送入芯片组进行计量处理，芯片级驱动计度器记录总电量，并将电量等数据送入低压电力线，进行载波通信，实现集中抄表。芯片组对继电器检测，进行断送电控制，从而实现远程断送电。（该功能仅限于DDSI166-C型产品）。通讯控制芯片组计度器相线第3页共5页第2页共5页相线电能指示和测试端口电能脉冲(F)数据存储计量电路编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页DDSI166-C系列单相电子式载波电能表原理框图三、执行标准DDSI166系列各项性能指示符合中华人民共和国国家家标准GB/T17215-1998（《1级和2级静止式交流有功电度表》）和国际电工委员会制定的IEC1036-96（《1级和2级交流有功电能表国际标准》）标准中对单相电子式电能表的全部技术要求。符合中华人民共和国电力行业标准DL/T698-1999（《低压电力用户集中抄表系统技术条件》）。四、功能及特点该产品利用低压电力线作为通信信道，以软件解扩技术为核心，采用模式识别和模糊处理技术把用电量数据以电力线载波方式上传，提供给远程集中抄表系统。特点如下：产品采用工业级元器件,精度高、长寿命,长期工作不须调效。使用管理系统以电力线载波通讯方式实现集中抄表利用远程通讯断送电控制方式,实现预付费功能。（仅限于DDSI166-C系列产品）具备过载保护功能:通过电力载波通讯,可设置电能表输出功率。表内参数设置方式灵活可选：现场使用掌上电脑配合抄控器设置或管理系统通过电力载波通讯设置具有相互自动中继功能。五、规格及主要技术参数中性线中性线第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页额定电压：AC220V额定频率：50Hz基本电流：5(20)A；5(30)A；10(40)A准确度等级：1.0级起动电流：0.4%(1.0级)潜动：具有防潜动逻辑设计功耗：≤1.5W/5VA（整机功耗）环境条件：标准工作温度为-30℃~+55℃极限工作温度：-45℃~+70℃相对温度：≤75%通讯传输距离：电力主干线3千米中继深度：3级外型尺寸：155×110×60(长×宽×厚)mm六、接线图七、运输与贮存电能表在运输和拆封时，不应受到强烈冲击，并根据GB/T15464-1995《仪器仪表包装技术条件》规定运输贮存。电能表应保存在原包装内，环境温度为-25℃—70℃，相对湿度不超过95%，空气中无腐蚀性气体。电能表贮存应放在台架上，叠放高度不超过6箱，拆箱后单只包装的电表叠放高度不得超过10只。包装拆封不易贮存。八、保证期限产品自出厂日期起18个月内，在用户遵守说明书规定要求，并在制造厂123412火线中性线火线中性线检验脉冲输出+-DDSI166-C系列单相电子式载波电能表第5页共5页第4页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共5页铅封完整的条件下，若发现电能表不符合技术条件所规定时，本公司给予免费修理或更换。
