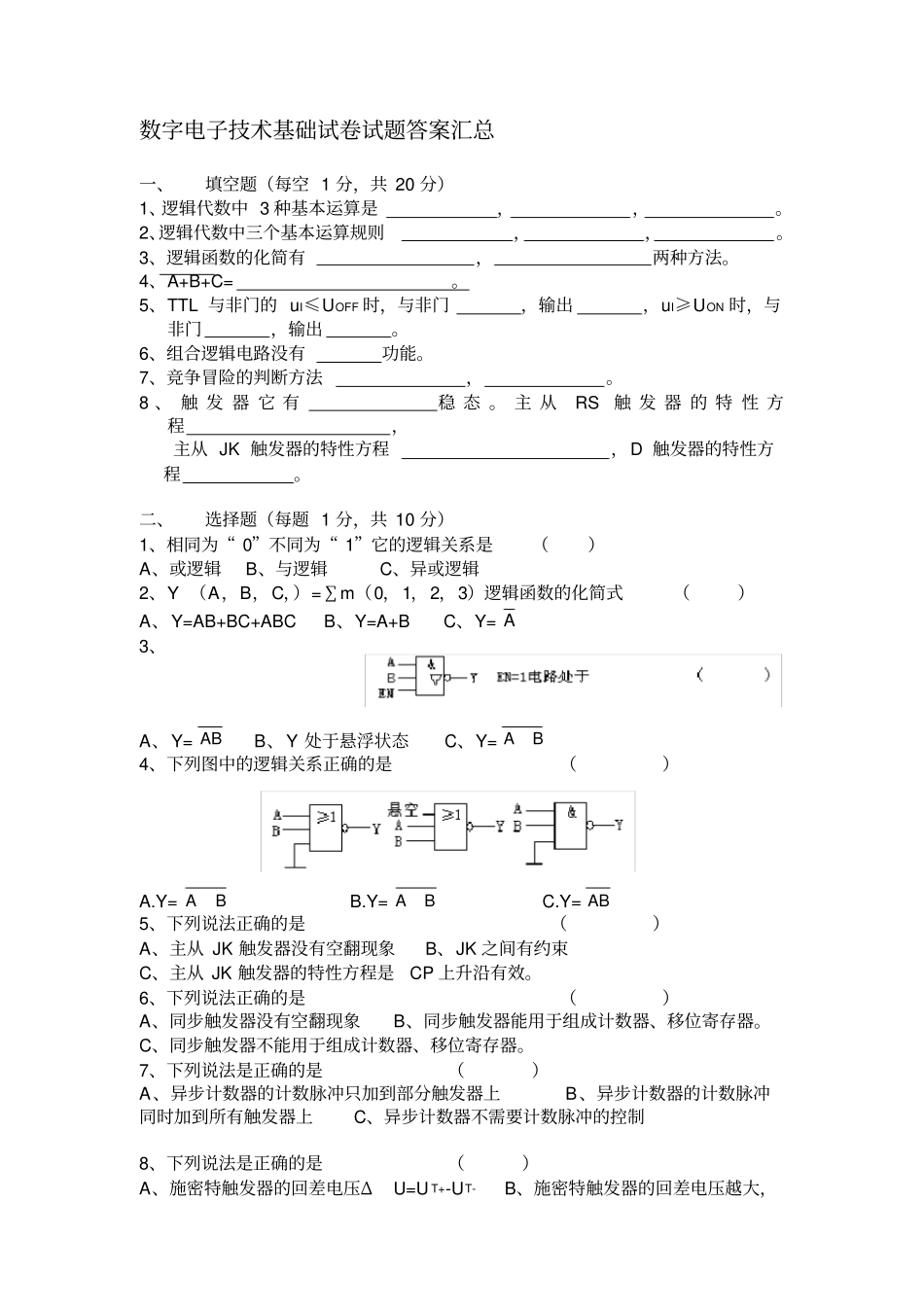

数字电子技术基础试卷试题答案汇总一、填空题（每空1分，共20分）1、逻辑代数中3种基本运算是，，。2、逻辑代数中三个基本运算规则，，。3、逻辑函数的化简有，两种方法。4、A+B+C=。5、TTL与非门的uI≤UOFF时，与非门，输出，uI≥UON时，与非门，输出。6、组合逻辑电路没有功能。7、竞争冒险的判断方法，。8、触发器它有稳态。主从RS触发器的特性方程，主从JK触发器的特性方程，D触发器的特性方程。二、选择题（每题1分，共10分）1、相同为“0”不同为“1”它的逻辑关系是（）A、或逻辑B、与逻辑C、异或逻辑2、Y（A，B，C，）=∑m（0，1，2，3）逻辑函数的化简式（）A、Y=AB+BC+ABCB、Y=A+BC、Y=A3、A、Y=ABB、Y处于悬浮状态C、Y=BA4、下列图中的逻辑关系正确的是（）A.Y=BAB.Y=BAC.Y=AB5、下列说法正确的是（）A、主从JK触发器没有空翻现象B、JK之间有约束C、主从JK触发器的特性方程是CP上升沿有效。6、下列说法正确的是（）A、同步触发器没有空翻现象B、同步触发器能用于组成计数器、移位寄存器。C、同步触发器不能用于组成计数器、移位寄存器。7、下列说法是正确的是（）A、异步计数器的计数脉冲只加到部分触发器上B、异步计数器的计数脉冲同时加到所有触发器上C、异步计数器不需要计数脉冲的控制8、下列说法是正确的是（）A、施密特触发器的回差电压ΔU=UT+-UT-B、施密特触发器的回差电压越大，电路的抗干扰能力越弱C、施密特触发器的回差电压越小，电路的抗干扰能力越强9、下列说法正确的是（）A、多谐振荡器有两个稳态B、多谐振荡器有一个稳态和一个暂稳态C、多谐振荡器有两个暂稳态10、下列说法正确的是（）A、555定时器在工作时清零端应接高电平B、555定时器在工作时清零端应接低电平C、555定时器没有清零端三、判断题（每题1分，共10分）1、A+AB=A+B（）2、当输入9个信号时，需要3位的二进制代码输出。（）3、单稳态触发器它有一个稳态和一个暂稳态。（）4、施密特触发器有两个稳态。（）5、多谐振荡器有两个稳态。（）6、D/A转换器是将模拟量转换成数字量。（）7、A/D转换器是将数字量转换成模拟量。（）8、主从JK触发器在CP=1期间，存在一次性变化。（）9、主从RS触发器在CP=1期间，R、S之间不存在约束。（）10、所有的触发器都存在空翻现象。（）四、化简逻辑函数（每题5分，共10分）1、2、Y（A，B，C，）=∑m（0，1，2，3，4，6，8，9，10，11，14）五、画波形图（每题5分，共10分）1、2、六、设计题（每题10分，共20分）1、某车间有A、B、C、D四台发电机，今要求（1）A必须开机（2）其他三台电动机中至少有两台开机，如不满足上述要求，则指示灯熄灭。试用与非门完成此电路。2、试用CT74LS160的异步清零功能构成24进制的计数器。七、数制转换（10分）（156）10=（）2=（）8=（）16（111000.11）2=（）10=（）8八、分析题（10分）由555定时器组成的多谐振荡器。已知VDD=12V、C=0.1μF、R1=15KΩ、R2=22KΩ。试求：（1）多谐振荡器的振荡频率。（2）画出的uc和uo波形。一、填空题1、与运算、或运算、非运算。2、代入规则、反演规则、对偶规则。3、公式法、卡诺图法。4、CBA=ABC5、关闭、高电平、开通、低电平。6、记忆7、代数方法、卡诺图法。8、两个稳态、Qn+1=S+RQnRS=0（约束条件）（CP下降沿）nnnQKQJQ1（CP下降沿）Qn+1=D（CP上升沿）二、选择题1、C2、C3、A4、A5、A6、C7、A8、A9、C10、A三、判断题1、ⅹ2、ⅹ3、√4、√5、ⅹ6、ⅹ7、ⅹ8、√9、ⅹ10、ⅹ四、化简逻辑函数1、2、五、画波形图1、2、六、设计题1、2、七、数制转换（156）10=（10011100）2=（234）8=（9C）16（111000.11）2=（56.75）10=（70.6）8八、分析题T=0.7（R1+2R2）C=0.7×（15+2×22）×0.1=4.13s《数字电子技术》试卷姓名：_________班级：__________考号：___________成绩：____________本试卷共6页，满分100分；考试时间：90分钟；考试方式：闭卷题号一二三四（1）四（2）四（3）四（4）总分得分一、填空题（每空1分，共20分）1.有一数码10010011，作为自然二进制数时，它相当于十进制数（），作为8421BCD码时，它相当于十进制数（）。2.三态门电路的输出有高电平、低电平和（）3种状态...
