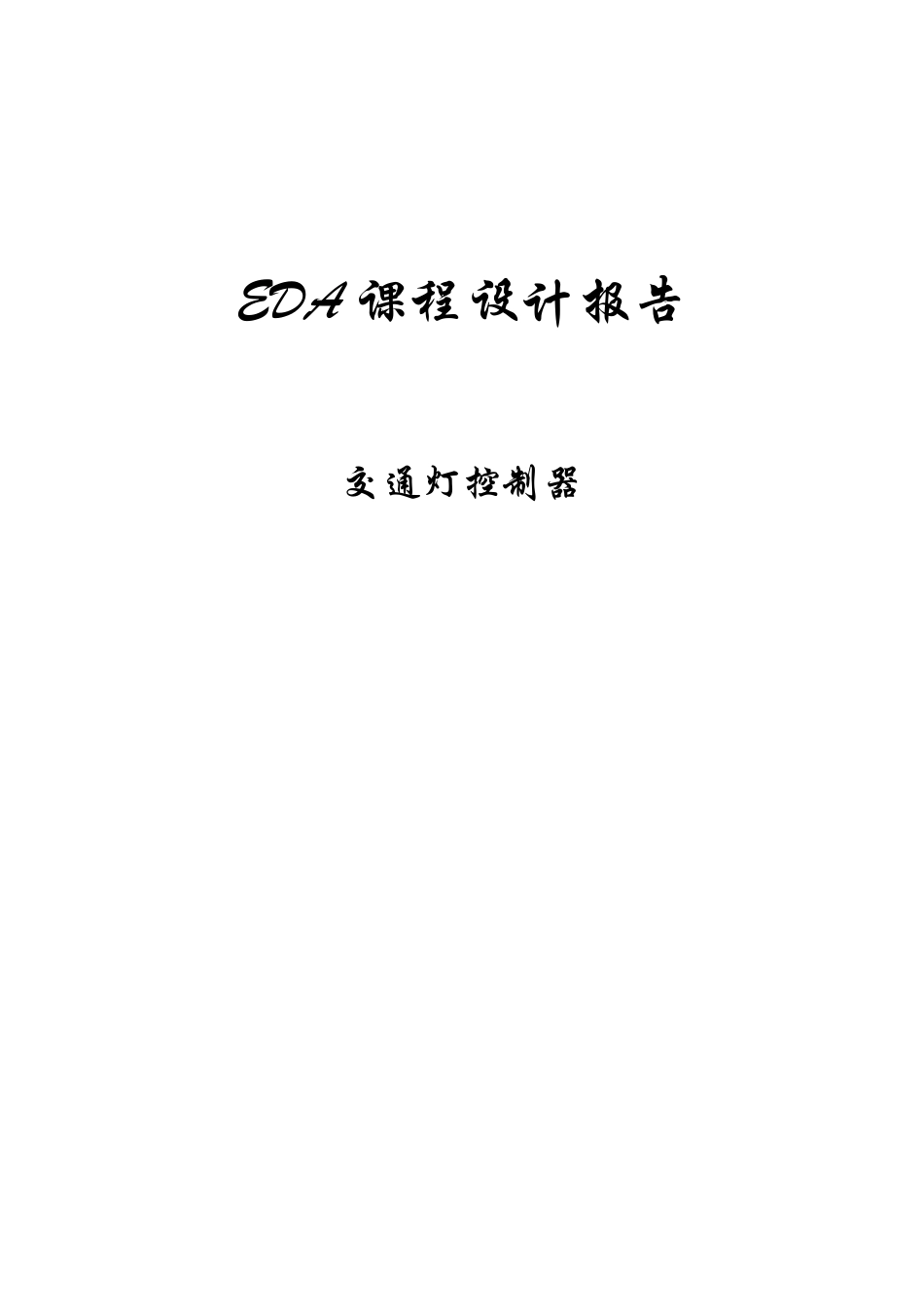

EDA课程设计报告-交通灯控制器1(DOC30页)VIP免费

EDA课程设计报告交通灯控制器第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页一、设计任务要求1、控制器按东西、南北两个方向控制两组交通灯（红、绿、黄）2、两组灯亮的顺序满足交通安全的规则要求.3、东西向绿灯每次亮30S，接着黄灯亮2S，红灯亮20S；南北向绿灯每次亮28S，接着黄灯亮2S，红灯亮30S.4、有两组数码管给出灯亮的时间倒计时显示。二、设计思路及总体结构框图设计思路：1．硬件：由设计任务要求可知，总体输入电路有：(1)在开始计时之前的等待状态，复位键reset接低电位，接通电源后，首先要将它接高电位，表示计时开始。(2)当按一下（on_off）键，表示紧急情况发生，两个方向均为红灯亮，计时停止，当再次按下（on_off）键时，控制器恢复原来状态，正常工作。输出电路：（1）由于东西和南北方向都要显示时间，因此需要4个数码管，这样在设计中就需要四条输出线choose4，用来选通指定一个LED七段显示数码管。（2）显示器的每一位都采用LED七段显示数码管进行显示，每一个LED七段显示数码管都要有七条输出线控制，一共使用4个七段数码管，故输出电路使用四个七位输出信号：showtime1,showtime2,showtime3,showtime4。（3）东西和南北方向都有交通灯亮的情况，故输出电路中要有两个状态控制信号state1,state2分别控制东西和南北的灯，每个方向上有4个灯（增加了左、右转弯显示控制功能），所以state1,state2的类型应该是4位数组型的。外部电路图如下：clk4/stasreseton_off4/7/7/7/7/4/2．软件：（1）在VHDL设计描述中，采用自顶向下的设计思路，该思路，首先要描述顶层的接口，上面的描述已经规定了交通灯控制的输入输出信号：State1State2Showtime1Showtime2Showtime3Showtime4Choose4东西方向交通灯南北方向交通灯第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页输入信号：复位开关信号reset；紧急情况控制信号on_off；外部时钟信号clk。输出信号：LED七段显示数码管的选通信号choose4(3downto0);LED七段显示数码管的输出信号showtime1(6downto0),showntime2(6downto0),showtime3(6downto0),showtome4(6downto0);交通灯状态控制信号state1(3downto0),state2(3downto0)。（2）在自顶向下的VHDL设计描述中，通常把整个设计的系统划分为几个模块，然后采用结构描述方式对整个系统进行描述。根据实验设计的结构功能，来确定使用哪些模块以及这些模块之间的关系。由于紧急情况控制信号是采用按键的输入方式，其产生时刻和持续时间的长短是随机不定的，且存在因开关簧片反弹引起的电平抖动现象，因此必须在每个开关后面安排一个消抖和同步化电路模块，以保证系统能捕捉到输入脉冲，故需要有防抖动的模块。由于外部时钟信号clk的频率为1MHz，而实际需要的内部计时时钟频率为1Hz，提供给消抖同步电路的频率为50Hz（满足按键）和提供给产生选通信号电路的时钟频率为200Hz（满足视觉暂留效应）。当正常计时开始后，需要进行定时计数操作，由于东西和南北两个方向上的时间显示器是由两个LED七段显示数码管组成的，因此需要产生两个2位的计时信息：2个十位信号，2个个位信号，这个定时计数操作可以由一个定时计数器来完成，又因为交通灯的状态变化是在计时为0的情况下才能进行的，因此需要一个计时电路来产生使能信号，因此定时计数的功能就是用来产生2个2位计时信息和使能信号。另外还需要将时间显示出来，为了节省资源，我采用了循环点亮LED七段显示数码管的方法来显示计时输出。通过信号choose4(3downto0)来对4个LED七段显示数码管进行选择。由于不能使用7448自动译码集成电路，故在LED七段显示数码管显示时间时，要把计时结果转换为七段码输出到相应的LED七段显示数码管上，因此还需要一个转换电路。交通灯状态控制也需要一个电路，当有使能信号及无紧急情况下，交通灯状态不发生变化，有紧急情况时，两个方向上均为红灯亮，紧急情况消除后，回到原来状态，无使能信号时，交通灯状态不变。通过上面的分析，不难得知可以把交通灯控制系统划分为6个模块：键输入模块，时钟分频模块，计时模块，选通...
