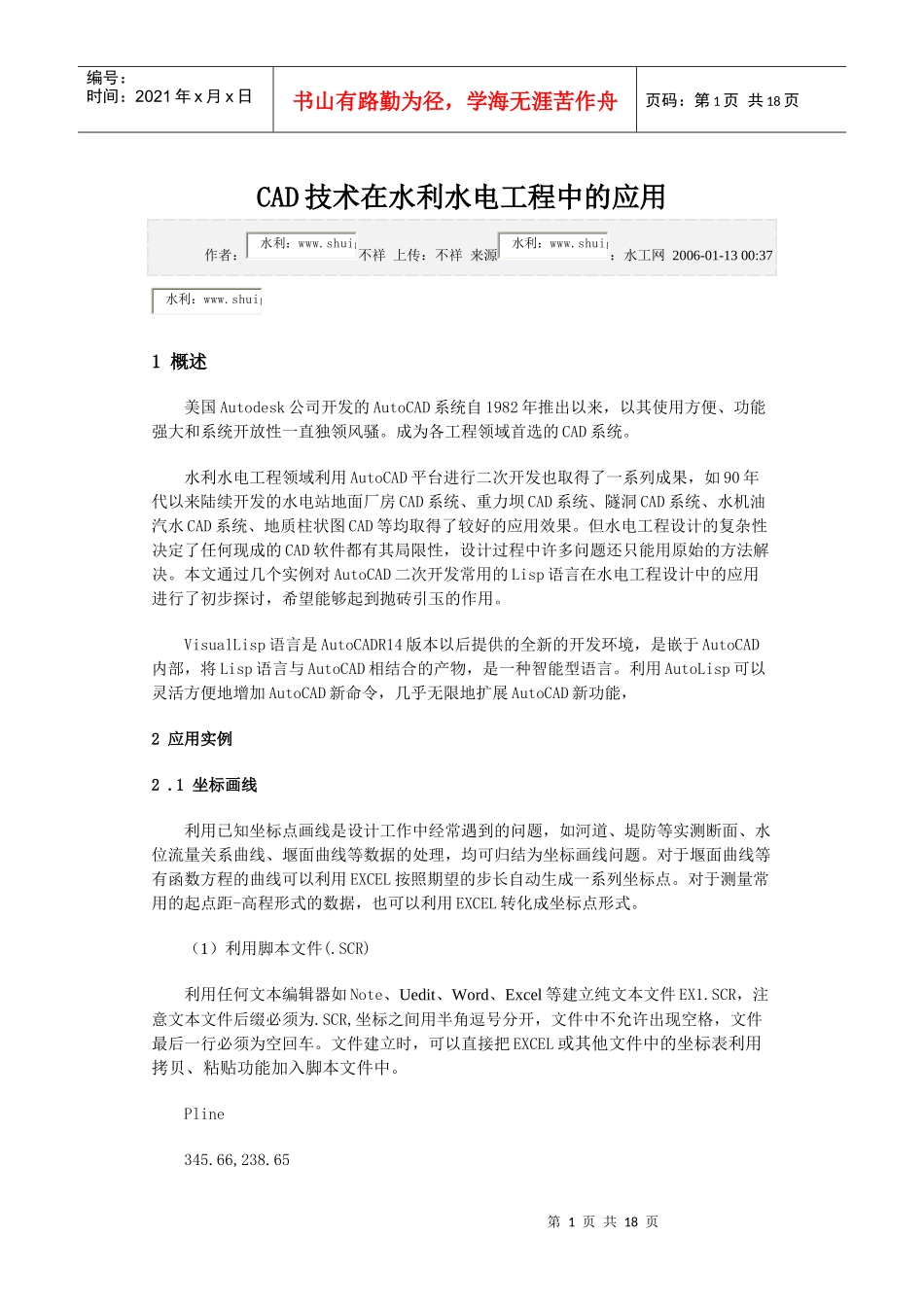

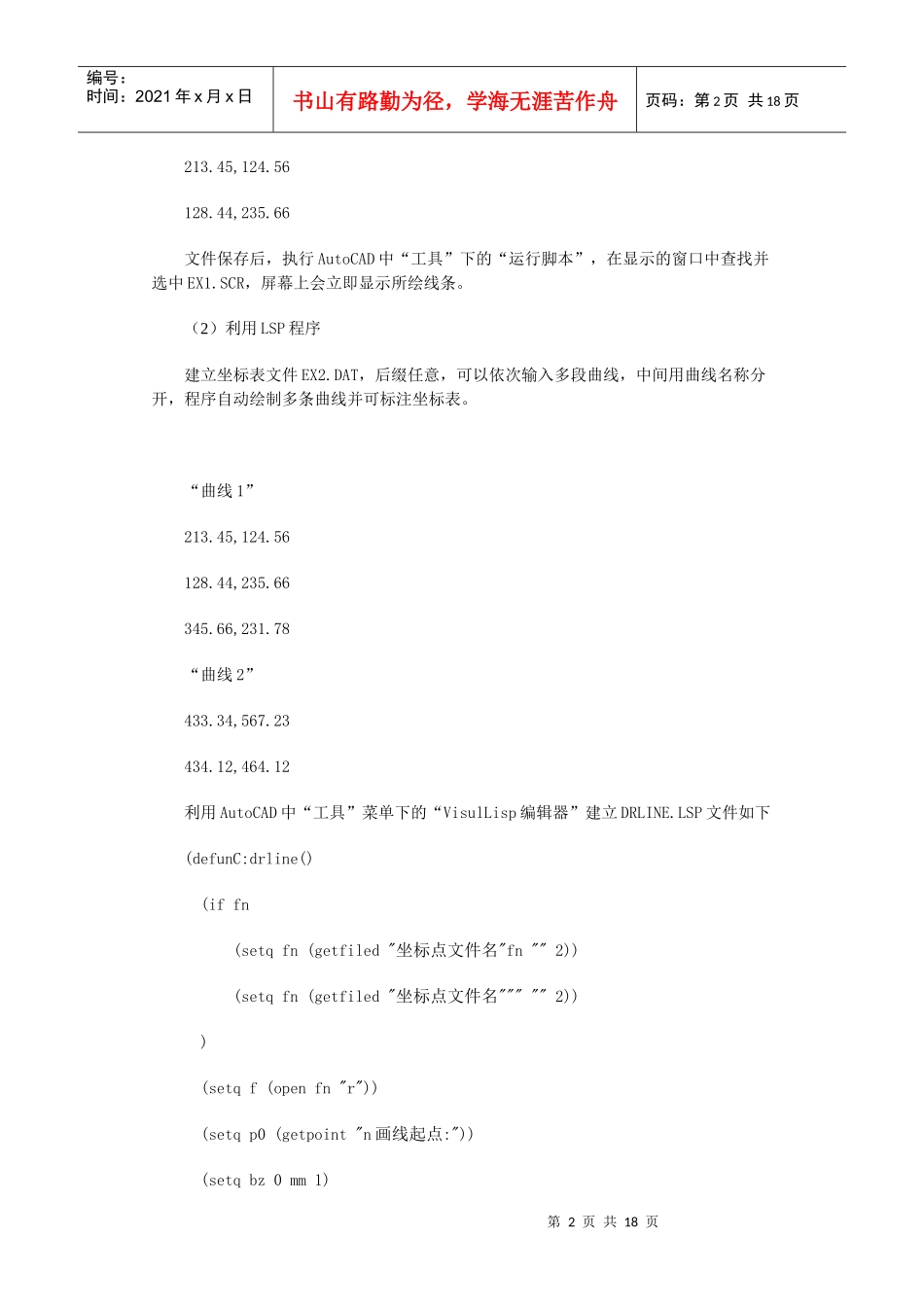

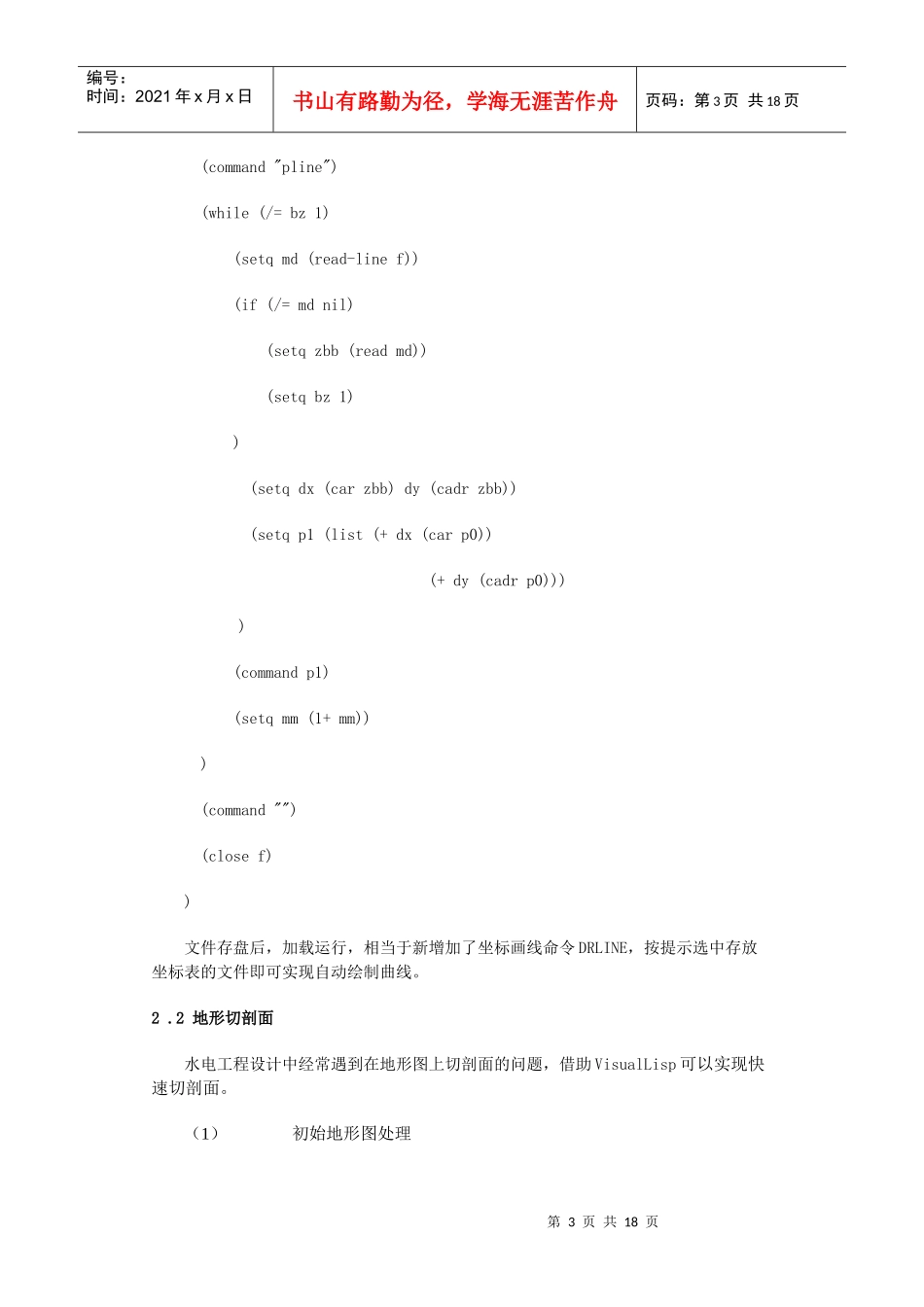

第1页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共18页CAD技术在水利水电工程中的应用作者:不祥上传:不祥来源:水工网2006-01-1300:371概述美国Autodesk公司开发的AutoCAD系统自1982年推出以来,以其使用方便、功能强大和系统开放性一直独领风骚。成为各工程领域首选的CAD系统。水利水电工程领域利用AutoCAD平台进行二次开发也取得了一系列成果,如90年代以来陆续开发的水电站地面厂房CAD系统、重力坝CAD系统、隧洞CAD系统、水机油汽水CAD系统、地质柱状图CAD等均取得了较好的应用效果。但水电工程设计的复杂性决定了任何现成的CAD软件都有其局限性,设计过程中许多问题还只能用原始的方法解决。本文通过几个实例对AutoCAD二次开发常用的Lisp语言在水电工程设计中的应用进行了初步探讨,希望能够起到抛砖引玉的作用。VisualLisp语言是AutoCADR14版本以后提供的全新的开发环境,是嵌于AutoCAD内部,将Lisp语言与AutoCAD相结合的产物,是一种智能型语言。利用AutoLisp可以灵活方便地增加AutoCAD新命令,几乎无限地扩展AutoCAD新功能,2应用实例2.1坐标画线利用已知坐标点画线是设计工作中经常遇到的问题,如河道、堤防等实测断面、水位流量关系曲线、堰面曲线等数据的处理,均可归结为坐标画线问题。对于堰面曲线等有函数方程的曲线可以利用EXCEL按照期望的步长自动生成一系列坐标点。对于测量常用的起点距-高程形式的数据,也可以利用EXCEL转化成坐标点形式。(1)利用脚本文件(.SCR)利用任何文本编辑器如Note、Uedit、Word、Excel等建立纯文本文件EX1.SCR,注意文本文件后缀必须为.SCR,坐标之间用半角逗号分开,文件中不允许出现空格,文件最后一行必须为空回车。文件建立时,可以直接把EXCEL或其他文件中的坐标表利用拷贝、粘贴功能加入脚本文件中。Pline345.66,238.65水利:www.shuig水利:www.shuig水利:www.shuig第2页共18页第1页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共18页213.45,124.56128.44,235.66文件保存后,执行AutoCAD中“工具”下的“运行脚本”,在显示的窗口中查找并选中EX1.SCR,屏幕上会立即显示所绘线条。(2)利用LSP程序建立坐标表文件EX2.DAT,后缀任意,可以依次输入多段曲线,中间用曲线名称分开,程序自动绘制多条曲线并可标注坐标表。“曲线1”213.45,124.56128.44,235.66345.66,231.78“曲线2”433.34,567.23434.12,464.12利用AutoCAD中“工具”菜单下的“VisulLisp编辑器”建立DRLINE.LSP文件如下(defunC:drline()(iffn(setqfn(getfiled"坐标点文件名"fn""2))(setqfn(getfiled"坐标点文件名"""""2)))(setqf(openfn"r"))(setqp0(getpoint"n画线起点:"))(setqbz0mm1)第3页共18页第2页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共18页(command"pline")(while(/=bz1)(setqmd(read-linef))(if(/=mdnil)(setqzbb(readmd))(setqbz1))(setqdx(carzbb)dy(cadrzbb))(setqp1(list(+dx(carp0))(+dy(cadrp0))))(commandp1)(setqmm(1+mm)))(command"")(closef))文件存盘后,加载运行,相当于新增加了坐标画线命令DRLINE,按提示选中存放坐标表的文件即可实现自动绘制曲线。2.2地形切剖面水电工程设计中经常遇到在地形图上切剖面的问题,借助VisualLisp可以实现快速切剖面。(1)初始地形图处理第4页共18页第3页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共18页把带z坐标的地形平面图进行变换,变换后z坐标值成为层名,为加快切剖面运行速度,把“LWPOLYLINE”和”SPLINE”均转化为”LINE“线,程序如下(defunc:pltol();LWPOLYLINE转化为LINE(setqn0)(setqe(ssget"X"(list(cons0"LWPOLYLINE"))))(setqsh(sslengthe))(ife(while(
