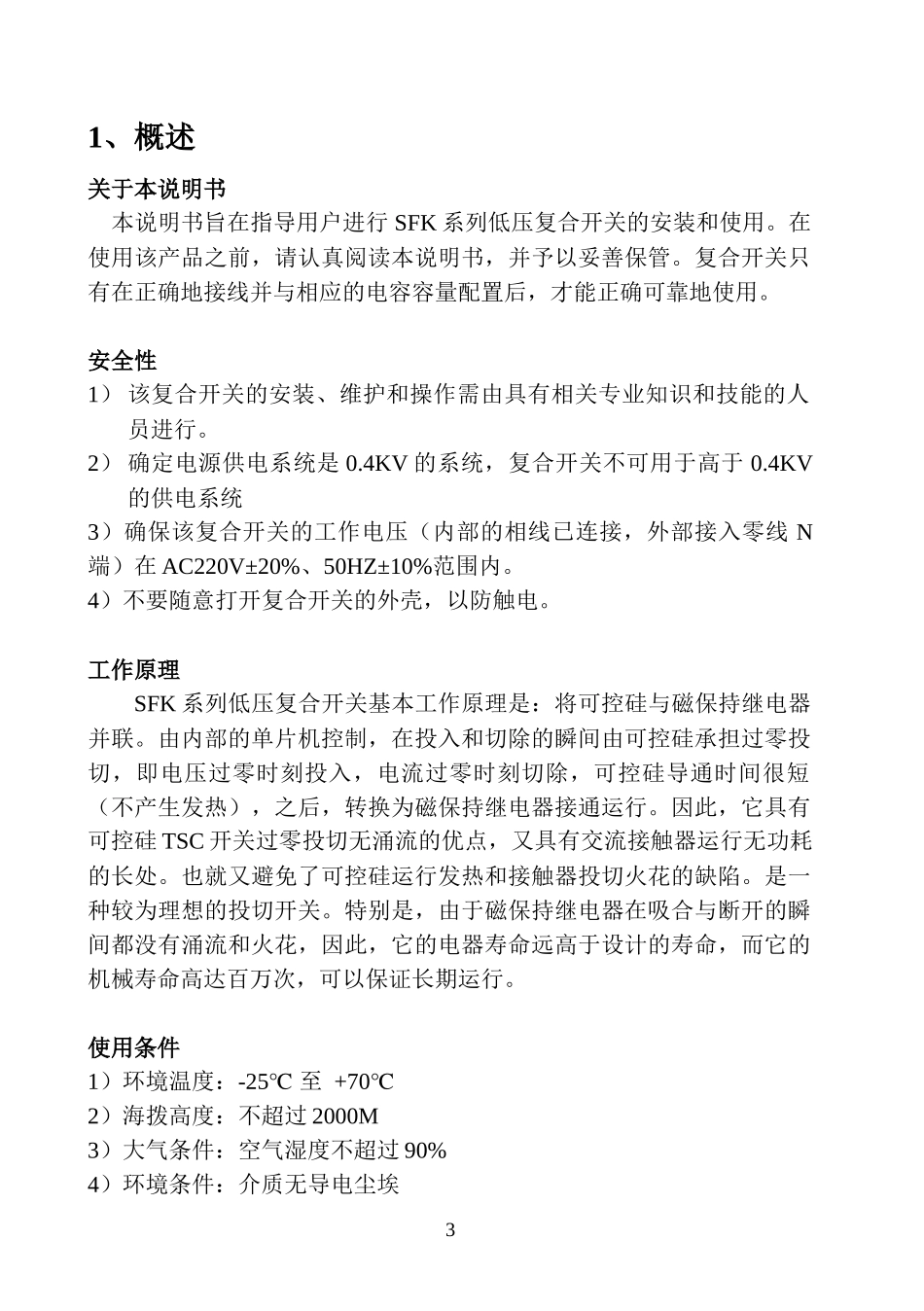

SFK系列低压复合开关使用说明书深圳市赛源电气技术有限公司目录1、概述………………………………………………………32、选型………………………………………………………43、技术参数………………………………………………44、外形图……………………………………………………55、接线方法…………………………………………………56、使用方法…………………………………………………67、常见故障…………………………………………………68、接线图………………………………………………………621、概述关于本说明书本说明书旨在指导用户进行SFK系列低压复合开关的安装和使用。在使用该产品之前，请认真阅读本说明书，并予以妥善保管。复合开关只有在正确地接线并与相应的电容容量配置后，才能正确可靠地使用。安全性1）该复合开关的安装、维护和操作需由具有相关专业知识和技能的人员进行。2）确定电源供电系统是0.4KV的系统，复合开关不可用于高于0.4KV的供电系统3）确保该复合开关的工作电压（内部的相线已连接，外部接入零线N端）在AC220V±20%、50HZ±10%范围内。4）不要随意打开复合开关的外壳，以防触电。工作原理SFK系列低压复合开关基本工作原理是：将可控硅与磁保持继电器并联。由内部的单片机控制，在投入和切除的瞬间由可控硅承担过零投切，即电压过零时刻投入，电流过零时刻切除，可控硅导通时间很短（不产生发热），之后，转换为磁保持继电器接通运行。因此，它具有可控硅TSC开关过零投切无涌流的优点，又具有交流接触器运行无功耗的长处。也就又避免了可控硅运行发热和接触器投切火花的缺陷。是一种较为理想的投切开关。特别是，由于磁保持继电器在吸合与断开的瞬间都没有涌流和火花，因此，它的电器寿命远高于设计的寿命，而它的机械寿命高达百万次，可以保证长期运行。使用条件1）环境温度：-25℃至+70℃2）海拨高度：不超过2000M3）大气条件：空气湿度不超过90%4）环境条件：介质无导电尘埃32、选型SFK□□C－□DD：直流电压控制，共+极3：三相型2：分相型（三个单相一体）C：电容器投切用45或55：额定电流FK：复合开关S：赛源公司代号共有4种规格：三相型：SFK45C-3D，SFK55C-3D分相型：SFK45C-2D，SFK55C-2D分相型是A|、B、C三相做成一体的，也即三台单相电容器只要用一只复合开关。特殊订货可以生产其它规格的产品。3、技术参数基本参数额定电压：AC380V±20％50Hz±10%额定电流：45A，55A二种规格工作电源：AC220V±20％50Hz±10%电源电压谐波畸变率≤5.0%控制电压：直流电压5～12V/10mA由控制器提供控制电压本机功耗：≤3VA动作响应时间：≤2S即控制器发出投入或切除信号后，复合开关在2秒内完成投入或切除动作重复投切时间：≤4S即复合开关切除后，只需过4秒就可以重新投电容器，而不必等待3分钟的电容放电时间。磁保持继电器机械寿命：106次外形尺寸：165×114×120mm安装孔位尺寸：142×88mm4配置电容器序号类型型号额定电流（A）配电容器容量1三相型SFK45C-3D4520kvar以下2三相型SFK55C-3D5521～30kvar3分相型SFK45C-2D453×6.6kvar以下4分相型SFK55C-2D553×7～3×10kvar4、外形图SFK－3D三相型SFK－2D分相型5、接线方法：主回路：L1、L2、L3：电源接入端T1、T2、T3：接至电容器端控制回路：K+端：控制电压的正端K—端：控制电压的负端5N端：零线端6.使用方法三相型：电源指示灯：上电后，电源指示灯每秒闪一次，是正常工作状态。状态指示灯：吸合后，常亮断开后，常灭故障报警：闪烁分相型：电源指示灯：上电后，电源指示灯常亮。状态指示灯：吸合后，常亮断开后，常灭故障报警：闪烁特别提示：复合开关没有接入电容器或假负载时，是不会动作的！如果用户在电容柜出厂试验时，不能接入电容器进行动作试验，建议：用6只白炽灯泡进行，每2只串联，然后接成三角形，作为假负载。这样可以做出厂试验。7.常见故障1）电源指示灯：不亮，复合开关不动作，可能是内部故障，请更换。2）报警灯闪烁：有可能是复合开关内部故障，但也有可能是外部故障，请检查该组电容器的熔断器是否烧坏，电容器是否有故障等3）无动作：有可能是...
